Letecké závody a technologie jízdních kol

Technologie jízdních kol a leteckého průmyslu spojuje důraz na nízkou hmotnost, pevnost, aerodynamiku, bezpečnost a přesnou kontrolu tepelného zatížení. Materiál pro výrobu kol OZ je rovněž používán v leteckém průmyslu.

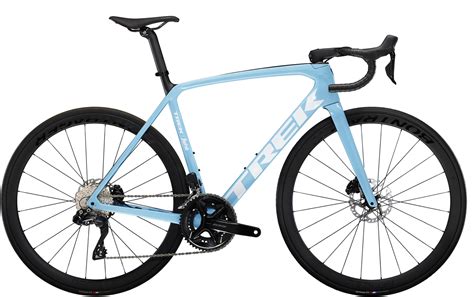

Moderní závodní kola kombinují karbonové konstrukce, elektronické řazení, hydraulické kotoučové brzdy, širší pneumatiky, aerodynamickou integraci a průběžné měření výkonu. Vývoj leteckých kol a brzd pro podvozky malých a středních letadel zase řeší materiál kol, ložiska, těsnění, hydraulické brzdění, signalizaci teploty a šíření tepla od třecí dvojice do brzdy i kola.

Co spojuje letecký průmysl a technologie jízdních kol

V neúnavné honbě za rychlostí se počítá každý gram, každá křivka a každý watt. Moderní konstrukce proto nehodnotí pouze samotný materiál, ale celý systém, v němž spolupracují geometrie, struktura, aerodynamika, ovládání, bezpečnost a chování jezdce nebo letadla.

Moderní závodní kolo by mělo být posuzováno jako kompletní systém jezdce a kola. Lehčí rám nemůže vykompenzovat nesprávný tlak v pneumatikách, aerodynamický kokpit nemůže nahradit neudržitelnou pozici a wattmetr je užitečný pouze tehdy, když jezdec ví, jak údaje využít.

Stejný systémový přístup je patrný u leteckých kol a brzd. U kol se řeší materiál kol, těsnění a uložení v ložiscích, zatímco u brzd se posuzuje hydraulické ovládání, odolnost obložení, teplotní zatížení a přenos tepla do okolních konstrukcí.

Materiály a výrobní technologie kol OZ

Lití nízkotlaké a gravitační

Kola OZ Racing jsou vyráběna nízkotlakým a gravitačním odléváním. Při nízkotlakém lití je slitina o teplotě 700 °C vstříknuta pod mírným tlakem odspoda do kovové formy.

Tato technologie odlévání se používá pro neželezné slitiny a zaručuje vysokou úroveň konečného výrobku. Ve výsledku odlitek není poškozen porézností, výdutěmi apod. Navíc jeho povrch je extrémně kvalitní.

Při gravitačním lití se roztavený kov vlévá svrchu do kovové formy, kterou vyplní pomocí gravitace. OZ Racing používá následující složení slitin: G-AlSi10Cu a G-AlSi7Mg.

Kování

Mechanická a fyzická pevnost tvářeného kola je rovnoměrně rozdělena skrze celé kolo na molekulární úrovni. Výsledkem je násobně větší odolnost, nosnost a pružnost tvářeného kola než toho stejného tvaru vyrobeného odlitím.

Kování tak představuje kombinaci pevnosti, pružnosti a nízké hmotnosti. Princip spočívá v tom, že materiál je při tváření uspořádán tak, aby lépe odolával zatížení, které na kolo působí během provozu.

Technologie HLT

Speciální výrobní technologie HLT snižuje hmotnost kola, zlepšuje jízdní dynamiku a strukturální tuhost kola. Díky této technologii prochází kola těmi nejpřísnějšími bezpečnostními testy.

Tepelné úpravy

Termální úprava nebo také tepelná úprava je proces, který obnovuje strukturální pevnost a sílu. Tyto vlastnosti jsou totiž ohroženy v počátečním zpracování kovů na kola.

Při strukturálním temperování je z poloviny hotové kolo ohříváno na teploty mezi 400-600 °C. Při tomto procesu dochází k žíhání spojů a stabilizaci vnitřního tlaku v materiálu.

Přírodní nebo umělé stárnutí uzavírá sérii úprav a připravuje slitinu na použití při výrobě kol. Hliníkové slitiny jsou vystaveny úpravě typu T6, která je charakteristická umělým stárnutím.

Povrchová úprava

Dokončovací fázi představuje speciální elektrochemická úprava. Povrchové zpracování doplňuje předchozí výrobní procesy a je součástí celkové ochrany a výsledné kvality kola.

Vývoj kol a brzd pro podvozky letadel

Cílem projektu Vývoj kol a brzd pro podvozky malých a středních letadel je vyvinout nová kola a brzdy pro podvozky malých a středních letounů do max. 25 pasažérů a hmotnosti do 7,5 tun.

Jedná se zejména o tříbodový typ podvozků s bržděnými koly hlavního podvozku. Vzniknou prototypy kol hlavního podvozku a dále prototypy brzd pro kola.

U kol bude řešen materiál kol, těsnění a uložení v ložiscích. Vyřešena bude problematika signalizace teplotního zatížení kol pomocí rychlých teplotních čidel.

Bude rovněž řešena optimalizace konstrukcí kol i brzdy z hlediska šíření tepla od třecího páru jak do brzdy, tak do kol. Bude vyvinuto vysoce odolné obložení brzd pro zvýšení spolehlivosti.

Na projektu se podílely společnosti JIHLAVAN, a.s., Vysoká škola polytechnická v Jihlavě a VZLU AEROSPACE, a.s. Role VZLU AEROSPACE byla vedena jako další účastník.

Karbon jako základ moderních závodních kol

Rok 2025 představuje zlomový bod pro vývoj karbonových závodních kol, jelikož výrobci posouvají hranice aerodynamiky, tuhosti a snižování hmotnosti jako nikdy předtím.

Co se kdysi zdálo být výhradním pro stroje profesionální úrovně, se nyní stalo dostupným pro vášnivé jezdce, kteří se honí za výkonem na každé jízdě. Od vrstvení karbonu nové generace až po testování v aerodynamickém tunelu s pomocí umělé inteligence dnešní technologie cyklistických karbonových vláken přepisuje pravidla efektivity a kontroly.

Značky už nestaví jen lehčí rámy - navrhují holistické rychlostní systémy, kde geometrie rámu, integrace komponentů a pozice jezdce harmonizují, aby přinesly měřitelné výhody na reálných silnicích, nejen v laboratorních datech.

Od hliníku a titanu ke karbonovému monokoku

Pokud hliníková kola definovala revoluci lehké konstrukce v 90. letech, pak vzestup karbonových závodních kol znamená skutečný začátek nové inženýrské éry - éry, kde je každý gram a každá větev proudění vzduchu optimalizována pro rychlost.

Uhlíková vlákna nejsou jen novým materiálem; představují kompletní přehodnocení způsobu, jakým jsou jízdní kola navržena. Od geometrie rámu po směr laminace, od průřezů trubek až po tvarování proudění vzduchu, vše se točí kolem jedné otázky: Jak může jezdec dosáhnout vyšší průměrné rychlosti s menším výkonem?

Během posledních dvou desetiletí se materiály silničních kol vyvinuly z hliníku a titanu až po dnešní celokarbonové monokokové rámy. Klíčovou výhodou karbonu je jeho vrstevnatá kompozitní struktura a směrová tuhost, které umožňují inženýrům jemně doladit výkonnostní charakteristiky řízením rozložení vláken v každé oblasti rámu.

Směrová tuhost a zónování rámu

Na rozdíl od svařovaných kovových rámů jsou rámy z cyklistických uhlíkových vláken tvarovány jako jeden bezešvý kus, přičemž orientace a hustota každé vrstvy jsou pečlivě vypočítány.

Například vysokomodulová vlákna T800/T1000 jsou aplikována kolem středového složení a spojení spodní trubky pro zlepšení tuhosti při šlapání a přenosu síly, zatímco nízkomodulová vlákna jsou použita v blízkosti sedlové trubky pro absorpci mikrovibrací a zvýšení pohodlí při jízdě na dlouhé vzdálenosti.

Toto přesné ovládání vytváří ideální rovnováhu mezi lehkou konstrukcí a poměrem tuhosti k hmotnosti. Výsledkem je karbonové závodní kolo, které reaguje lépe, akceleruje přímočařeji a udržuje rychlost s menší ztrátou energie.

Karbonové vlákno umožňuje orientovat vlákna tak, aby odolávala konkrétnímu zatížení, místo aby byla každá část konstrukce stejně tuhá. Konstruktéři mohou vytvářet aerodynamické profily, které by se obtížně vyráběly z běžných kulatých kovových trubek.

Zóny s vysokým zatížením, jako jsou středové složení, hlavová trubka a spoje rámu, mohou dostat dodatečný materiál. Sedlové vzpěry, sedlovky a další oblasti mohou být navrženy tak, aby řídily vibrace a pohodlí, aniž by byl celý rám jednoduše změkčen.

Proč nižší hmotnost sama o sobě nestačí

V moderním světě designu karbonových závodních kol již nízká hmotnost není jediným měřítkem výkonu. Skutečná rychlost spočívá v dokonalé rovnováze mezi hmotností, tuhostí a aerodynamikou.

Nadměrné snížení hmotnosti rámu může ohrozit boční tuhost a strukturální integritu, což způsobí, že se síla šlapání rozptýlí nežádoucím ohybem místo pohybu vpřed.

Skutečná závodní efektivita pramení z rozložení tuhosti rámu a účinnosti přenosu síly. Když jezdec sprintuje nebo prudce stoupá, špatně vyladěný rám může plýtvat silou v mikrodeformacích.

Špičkové karbonové rámy to řeší pečlivě navrženou orientací vrstvení vláken a zónováním tuhosti, které maximalizují odezvu bez přidání nadměrné hmotnosti.

Karbon není automaticky lepší jen proto, že je lehčí. Důležitější než samotný název materiálu je kvalita vrstvení, geometrie rámu, konzistence výroby a způsob, jakým se celé kolo chová.

Dobře navržené hliníkové silniční kolo může být stále rychlé, odolné a příjemné, zatímco prémiový karbonový rám má hodnotu tehdy, když jeho strukturální návrh odpovídá skutečnému použití jezdce.

Výrobní postupy karbonových rámů

Výkon karbonového rámu závisí stejně tak na řemeslném zpracování jako na materiálech. V tomto odvětví dominují dvě hlavní výrobní metody: monokokové lisování a konstrukce „trubice na trubku“ - každá s odlišnými inženýrskými principy.

Monokokové lisování tvoří celý rám jako jednu souvislou strukturu, což zajišťuje optimální rovnoměrnost pevnosti a snižuje přebytečnou pryskyřici pro nižší celkovou hmotnost.

Konstrukce trubka na trubku zároveň nabízí flexibilitu pro vlastní geometrii nebo ladění tuhosti podle specifické velikosti. V obou procesech určuje orientace vrstvení uhlíkových vláken konečné jízdní vlastnosti.

Podélné vrstvy zlepšují stabilitu při šlapání, diagonální vlákna zvyšují tuhost v zatáčkách a křížové vrstvy zvyšují torzní pevnost. Tyto mikroskopické konstrukční detaily definují, jak se kolo chová při akceleraci nebo sprintu.

Špičkové rámy také procházejí vytvrzováním za vysokých teplot, zpevňováním tlakem a regulací toku pryskyřice, aby se zajistilo ideální zhutnění vláken a minimální dutiny.

Aerodynamika rámu, kol a jezdce

Pokud uhlíková vlákna vyřešila problémy s hmotností a tuhostí, aerodynamika se stala konečným řešením pro rychlost. Ve 20. letech 21. století se přední značky začaly slučovat CFD simulace s testováním v aerodynamickém tunelu k dokonalé aerodynamice rámu.

Analýzou proudění vzduchu kolem hlavové trubky, spodní trubky, sedlovky a kol mohou inženýři zdokonalit obrys rámu a dosáhnout minimálního odporu vzduchu a optimálního vyvážení tlaku.

Moderní konstrukce rámu nyní integruje optimalizaci v aerodynamickém tunelu, zdokonalené profily trubek a ergonomii zaměřenou na jezdce, a vytváří tak bezproblémové spojení mezi člověkem a strojem.

Plně integrované vedení lanek, skryté svorky sedla, zkrácené tvary trubek profilu křídla a optimalizovaná geometrie vidlice mohou při jízdě vysokou rychlostí ušetřit 5-8 wattů energie.

Při rychlosti 40 km/h a vyšší tvoří aerodynamický odpor více než 80 % energetického výdeje jezdce. I snížení odporu o 1 % se proto může projevit znatelným zvýšením průměrné rychlosti a vytrvalosti.

Integrace jako nový jazyk aerodynamiky

Moderní aerodynamický výkon vzniká souhrou mnoha malých interakcí: vidlice s předním kolem, rámu s lahvemi, řídítek s rukama, ráfku s pneumatikou, přilby s rameny.

Výpočetní dynamika proudění a testování v aerodynamickém tunelu pomáhají výrobcům studovat tyto vztahy před výrobou prototypů i po ní.

Na závodních rychlostech jsou tělo jezdce, oblečení, přilba a pozice součástí aerodynamického systému. Největším objektem pohybujícím se vzduchem je stále jezdec.

Udržitelná poloha trupu, uvolněná ramena, vhodné nastavení řídítek a oblečení, které ve větru nevlaje, mohou být důležitější než sledování malého zisku samotného rámu.

Nejrychlejší pozice není ta nejnižší, kterou jezdec udrží třicet sekund, ale ta nejvíce aerodynamická poloha, kterou dokáže udržet při dýchání, produkci výkonu a kontrole nad kolem.

Geometrie závodních kol

Rychlost už není definována pouze výkonem, ale také tím, jak poloha jezdce ovlivňuje aerodynamický odpor. Jemné geometrické změny, jako je strmější úhel sedlové trubky, kratší zadní řetězové vzpěry a nižší výška rámu, umožňují závodníkům udržovat agresivnější postoj chráněný před větrem.

Dnešní karbonová závodní kola se vyznačují pečlivě navrženým vnitřním vedením lanek a zploštělými tvary aerodynamických trubek, které snižují turbulence a zároveň zlepšují poměr tuhosti k hmotnosti.

Geometrie je při definování skutečné rychlosti stejně důležitá jako materiálová věda. Nuance v geometrii formují chování každého kola při sprintu i při jízdách na dlouhé vzdálenosti.

Integrované kokpity a jejich omezení

Jednodílné systémy řídítek a představce, skryté brzdové hadice, vlastní distanční podložky a vnitřní vedení snižují počet vystavených ploch a vytvářejí čistou přední část kola.

Kompromisem je servisovatelnost. Změna délky představce, šířky řídítek nebo součástí hlavového složení může na plně integrovaném kole trvat déle než u tradiční sestavy.

Profesionální tým může kokpit přestavět podle jezdce. Amatér, který stále hledá správnou pozici, může těžit ze systému umožňujícího snadnější nastavení.

Výkonnostní technologie je nejpřínosnější tehdy, když zbytečně nekomplikuje základní nastavení posedu.

Šířka řídítek a pravidla

Silniční cyklistika experimentovala s úzkými řídítky a dovnitř posunutými pákami s cílem zmenšit čelní plochu. Závodní vybavení však musí splňovat také aktuální bezpečnostní pravidla.

Od 1. ledna 2026 vyžadují silniční závody s hromadným startem pod hlavičkou UCI minimální šířku řídítek 400 mm měřenou mezi vnějšími okraji a nejméně 320 mm mezi vnitřními okraji brzdových pák.

Aerodynamická optimalizace proto existuje v praktických mezích: součástí konstrukčního problému jsou kontrola, přístup k brzdění, stabilita a pravidla sportovních organizací.

Elektronické řazení

Elektronické řazení je jednou z určujících technologií prémiových silničních kol. Namísto mechanického lanka, které pohybuje přehazovačkou, jezdec posílá elektronický příkaz motorovému řadicímu systému.

Praktickými výhodami jsou konzistentní síla na páce, programovatelné ovládání a přesný pohyb přehazovačky, pokud je systém správně nastaven.

Více převodů neznamená automaticky vyšší rychlost

Hlavní výhodou dodatečných pastorků není to, že by se kolo samo náhle stalo rychlejším. Více převodů může pomoci zmenšit skoky mezi převody, takže je snazší udržovat preferovanou kadenci a současně mít vhodný převod pro stoupání i vysokou rychlost.

Přínos je největší tehdy, když rozsah kazety, převodníky a terén jezdce odpovídají jeho potřebám. Volba převodů proto zůstává důležitější než samotný počet pastorků.

Hydraulické kotoučové brzdy

Kotoučové brzdy oddělily brzdnou plochu od ráfku a umožnily navrhovat silniční kola bez využití ráfku jako brzdné dráhy.

Hydraulické systémy nabízejí silné brzdění s relativně malou silou na páce a konzistentní dávkování. Podporují také širší ráfky a pneumatiky, které se objevují na mnoha moderních silničních kolech.

Kompromisem je vyšší hydraulická složitost, nutnost správného nastavení kotoučů, opotřebení destiček a řízení tepla. Kotoučové brzdy nejsou bezúdržbové, ale staly se ústřední součástí moderního návrhu silničního kola.

Brzdění, konstrukce kol a prostor pro pneumatiky se nyní mohou vyvíjet společně. Technologie je však užitečná pouze tehdy, pokud ji jezdec dokáže bezpečně používat.

Širší pneumatiky, ráfky a tlak

Výkonnostní kola se odklonila od představy, že nejužší pneumatika při nejvyšším možném tlaku musí být nejrychlejší.

Skutečné silnice nejsou dokonale hladké, takže valivá účinnost závisí na deformaci pneumatiky, míře vibrací a schopnosti jezdce udržet trakci a kontrolu.

Moderní rámy a kotoučové brzdy poskytují více prostoru pro pneumatiky, zatímco širší ráfky podporují větší objem pneumatiky. Mnoho jezdců tak může používat nižší tlaky bez stejně tvrdého pocitu, jaký byl typický pro starší úzké sestavy.

Správný tlak stále závisí na hmotnosti jezdce, naměřené šířce pneumatiky, ráfku, povrchu, počasí a na tom, zda systém používá duše nebo bezdušové provedení.

Hluboké ráfky a řízení ve větru

Hlubší ráfky mohou snížit aerodynamický odpor, ale jejich hloubku není vhodné vybírat podle jediného čísla. Rozhodnutí ovlivňuje hmotnost jezdce, průměrná rychlost, otevřenost trasy a boční vítr.

Kolo, které v kontrolovaném aerodynamickém testu vypadá rychleji, může být méně užitečné, pokud jezdec v nárazech větru znejistí nebo ztratí stabilitu.

Pro mnoho silničních cyklistů nabízí ráfky střední hloubky užitečný kompromis mezi aerodynamickou účinností, hmotností a ovladatelností. Velmi hluboké profily dávají větší smysl při trvale vysoké rychlosti a zvládnutelném větru.

Výkonová data, wattmetr a GPS

Wattmetr měří mechanický výkon produkovaný jezdcem a uvádí jej ve wattech. Na rozdíl od rychlosti výkon ukazuje, kolik práce jezdec produkuje i tehdy, když vítr, sklon nebo povrch vozovky mění rychlost.

To je užitečné zejména pro dávkování tempa, intervalový trénink a porovnávání úsilí na různých trasách. Moderní wattmetry mohou být integrovány do klik, ramen klik, převodníků nebo pedálů.

Nejvhodnější umístění není vždy stejné. Rozhodnutí závisí na požadavcích na přesnost, přenositelnosti mezi koly, typu baterie, servisu a kompatibilitě.

Cyklopočítač jako řídicí centrum

GPS cyklopočítače kombinují navigaci s údaji o rychlosti, vzdálenosti, převýšení, srdečním tepu, kadenci a výkonu.

Mohou také zobrazovat informace o převodech z kompatibilních elektronických systémů, strukturované tréninky, profily stoupání a upozornění.

Výsledek je užitečný pouze tehdy, když je obrazovka nastavena podle skutečných potřeb jezdce, nikoli zaplněna každým dostupným údajem.

Výkon, srdeční tep a údaje o regeneraci mohou zlepšit rozhodování, ale čísla potřebují kontext. Únava, horko, nemoc, spánek, výživa a terén ovlivňují výkon.

Jeden nízký údaj by neměl být považován za diagnózu a algoritmus by neměl nahrazovat zdravý úsudek nebo trenérské rozhodnutí.

Virtuální trénink a chytré trenažéry

Chytré trenažéry přidávají řízený odpor, strukturované tréninky a virtuální trasy. Platformy jako Zwift, ROUVY a TrainerRoad zpřístupnily trénink založený na výkonu jezdcům, kteří chtějí opakovatelné lekce bez ohledu na počasí.

Technologie je cenná proto, že umožňuje kontrolovat prostředí. Venkovní jízda však stále přidává ovládání, vítr, terén a dovednosti jízdy ve skupině, které nelze plně napodobit uvnitř.

Silniční kola s rovnými řídítky a hybridní kola

Potřeby moderního jezdce se rozšířily - rychlost už není vyhrazena pouze závodníkům s nízkými řídítky.

Vznik silničních kol s rovnými řídítky a špičkových hybridních kol odráží rostoucí poptávku po výkonu v kombinaci s každodenní praktičností.

Tyto konstrukce zachovávají aerodynamickou DNA závodních kol a zároveň využívají vzpřímenou ergonomii pro městskou agilitu a pohodlí.

Silniční kola s plochými řídítky se nyní vyznačují lehkými rámy z karbonových vláken, úzkými výškami mezi pneumatikami a přesnými pohony podobnými profesionálním závodním modelům.

Hybridní kola mezitím spojují vytrvalostní geometrii s prvky vhodnými pro dojíždění - kotoučovými brzdami, širšími pneumatikami a karbonovými vidlicemi tlumícími vibrace.

Výsledkem je nová kategorie městských rychlostních strojů, ideálních pro rychlé dojíždění po městě nebo víkendové fitness vyjížďky.

Hybridní výkon a vývoj designu napříč kategoriemi

Hlavním trendem roku 2025 je fúze hybridního výkonu a závodního designu. Hranice mezi silničními, fitness a dojížděcími koly se stírají, protože špičková hybridní kola se vyvíjejí směrem k lehčím, tužším a responzivnějším výkonnostním platformám z uhlíkových vláken.

Silniční kolo s rovnými řídítky, kdysi považované za volbu pro dojíždění do práce, se stalo běžnou kategorií mezi městskými cyklisty, kteří hledají agilitu i pohodlí.

Od rámů inspirovaných triatlonem až po městská kriteriová kola se prolíná závodní geometrie s každodenní užitností. Tento designový crossover odráží širší posun směrem k všestrannosti.

Inteligentní rychlost a systémové inovace

S přechodem do roku 2025 již vývoj karbonových závodních kol není definován pouze lehkou konstrukcí nebo optimalizací tuhosti.

Místo toho vstoupil do fáze systémových inovací, kde se geometrie rámu, integrace pohonu, aerodynamika a inteligentní technologie sbíhají do jednoho soudržného výkonnostního ekosystému.

Díky strategiím vrstvení dosahují inženýři bezprecedentní rovnováhy mezi efektivitou, komfortem a ovladatelností.

Fúze 3D tištěných komponentů s kompozity z cyklických uhlíkových vláken navíc umožňuje inženýrům jemně doladit tuhost a poddajnost na milimetrové úrovni.

Vrstvy uhlíku s proměnnou tloušťkou a digitálně modelované zóny napětí zajišťují maximální přenos síly bez kompromisů v oblasti pohodlí.

V kombinaci s chytrými senzory a analýzou cyklistických dat nabízejí moderní závodní kola v reálném čase informace o kadenci, výkonu, koeficientu odporu a efektivitě držení těla.

Elektronické řadicí systémy, aerodynamické tvary trubek, vnitřní vedení lanek a datové senzory tak vytvářejí skutečnou éru inteligentní rychlosti.

Výběr technologií podle typu jezdce

Nejlepší technologie je ta, která řeší hlavní omezení jezdce. Nejprve je vhodné řešit posed, pneumatiky, údržbu a brzdění a teprve potom přidávat výkonnostní úpravy podle způsobu jízdy.

Vývoj leteckých kol a závodních jízdních kol tak sleduje podobný princip: materiál musí být pevný a lehký, konstrukce musí zvládat zatížení, teplo i vibrace a všechny součásti musí fungovat jako jeden bezpečný celek.
