Krycí plech masky Jawa 50: varianty prsíček podle modelu a roku výroby

Krycí plech nad motorem motocyklů Jawa 50 se podle tvaru obvykle označuje jako „prsíčka“. Jeho přesné provedení se liší podle typu pionýra, roku výroby, umístění karburátoru, způsobu otevírání a návaznosti na nádrž nebo spodní kryty.

Pro správné určení krytu je nejdůležitější porovnat nejen celkový tvar, ale také umístění otvorů, zámku, prolisů, držáků a způsob uchycení. Jednotlivé varianty nejsou vždy vzájemně zaměnitelné, zejména u nejstarších modelů Jawa 550, skú­trových provedení Jawa 555 a sportovních modelů Jawa 05 a Jawa 21.

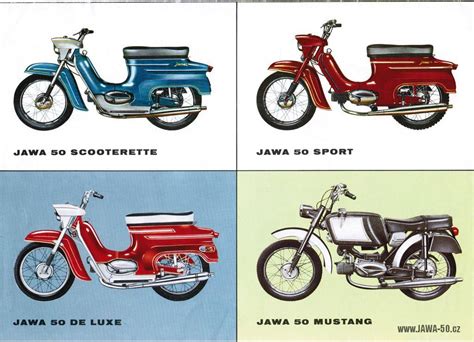

Přehled variant krycích plechů Jawa 50

Varianta 1: Jawa 550 z let 1955-1956

U modelu Jawa 550 šlo o první provedení třídílného krytu pod nádrží na motocyklech s levostranným karburátorem Jikov 2912. Horní kryt měl díru pro táhlo obohacovače karburátoru na levé straně.

Levá polovina dvířek měla úzkou štěrbinu tvaru klíčové dírky pro prostrčení ovládací páčky mosazného palivového kohoutku. Levá polovina dvířek byla otevíratelná odšroubováním šroubu M5 s bakelitovou hlavou (u prvních kusů byl šroub soustružený ze železa).

Pravá polovina dvířek se dá otevřít až po odšroubování šroubu M5 s půlkulatou hlavou. Na levé polovině dvířek byl vylisovaný zámek, který zapadal do štěrbiny v pravé polovině.

Tyhle kryty pasují jen s nejstarším provedením nádrže s lakovanými logy Jawa (bez prolisů), která je ve střední části širší. Existují ještě dvě varianty nádrže (užší bez prolisovaného loga a užší s prolisovaným logem), se kterými kryty NEPASUJÍ (vznikne mezera).

Varianta 2: Jawa 550 z let 1955-1958

U modelu Jawa 550 byla v levé polovině dvířek zvětšena díra pro ovládání kohoutku (tvar dvou tečně spojených kružnic rozdílných velikostí). Zámek uzavírání tvořil jednoduchý plech uchycený bodovým svarem k levé polovině dvířek.

Levá dvířka byla bez štěrbiny pro zámkové spojení. Od první varianty se proto toto provedení liší nejen otvorem pro ovládání palivového kohoutku, ale také způsobem konstrukce uzavírání dvířek.

Varianta 3: Jawa 550 a Jawa 555 z let 1958-1962

Šlo o variantu pro pravostranný karburátor Jikov 2914Hz s přeplavováním. Horní díl krytu měl díru přeplavování karburátoru menší a přemístěnou z leva napravo.

Nově se otevírala pravá polovina prsíček a levá byla pevně přišroubovaná. Plech zámku nově bodově přichycen na pravé polovině dvířek.

Oba díly měly přehozené prolisy hran zavírání. Pravý díl měl ve spodní části okrouhlý výřez pro ovládání škrcení vzduchu na čističi karburátoru.

Skútrové kryty Jawa 555

Varianta 4: Jawa 555 „skútr“ z let 1959-1960

Šlo o třídílný kryt pro „skútrovou“ variantu modelu Jawa 555, vyráběnou od posledního čtvrtletí roku 1959. U nás se toto provedení standardně neprodávalo (většina kusů šla na export) a setkat se s ním dá jen velmi vzácně.

Horní kryt byl svařený ze dvou vylisovaných plechů, jeho odšroubováním se zpřístupnil prostor s karburátorem a indukční cívkou. Dva spodní kryty ve tvaru vaniček měly po stranách bodově přivařené vodící plíšky a v přední části po dvou 5mm dírách, skrz které byly přišroubované k tzv. „revmaplechu“.

K těmto krytům pasují „revmaplechy“ varianta 1, (popř. varianta 2). Tyto díry v revmaplechu zůstaly po inovaci krytu nadále nevyužité.

Varianta 5: Jawa 555 „skútr“ z let 1960-1962

Šlo o výrazně běžnější třídílný kryt pro „skútrovou“ variantu modelu Jawa 555, které nahradilo předešlou variantu pravděpodobně již v roce 1960. První „skútrové“ kusy prodávané v tuzemské síti Mototechny byly osazeny tímto provedením, navíc se později dala sada krytů společně s „revmaplechem“ dokoupit k dodatečné montáži na starší motocykly.

Horní díl měl po stranách navařené držáky se závity k přišroubování dvou bočních dvířek. Obě dvířka byla užší, se zapuštěnými dírami pro přišroubování pomocí šroubů M5 s čočkovitou (zapuštěnou) hlavou.

Dvířka neměla proříznuté prolisy pro nasávání vzduchu. V přední části byly do děr vsazeny čtyři gumové dorazy, které bránily drnčení o „revmaplech“.

K těmto krytům pasují „revmaplechy“ varianta 1, (popř. varianta 2).

Kryt nad motorem Jawa 05

Varianta 6: Jawa 05 z let 1962-1964

Nový model Jawa 05 se téměř celou dobu vyráběl pouze ve skútrovém provedení s tzv. „revmaplechy“. Velkému krytu nad motorem se obvykle podle tvaru přezdívá „prsa“ (je to ale hodně individuální).

Kryt nad motorem byl v horní části zaháknutý hliníkovým háčkem do výřezu ve výztuze krku rámu, dole na něm byla oválná díra, do které zapadala excentrická hlava speciálního šroubu. Jeho pootočením se kryt zajistil proti uvolnění.

Ve spodní části měl kryt po stranách gumové dorazy. První provedení krytu (varianta 6) měl navíc navařené pouzdro pro malý zámeček, kterým se dal kryt uzamknout.

Varianta 7: Jawa 05 a Jawa 20 z let 1964-1980

Jedná se o nejrozšířenější variantu krytu, která přetrvala beze změny do ukončení výroby pionýra v roce 1980. Kryt oproti variantě 6 neměl pouzdro pro zámeček.

V průběhu výroby se pouze 3x změnil háček, tomu se ale věnuji na konci tohoto článku.

Sportovní kryt Jawa 05 Sport a Jawa 21 Sport

Varianta 8: Jawa 05 Sport a Jawa 21 Sport z let 1965-1977

Šlo o odlehčenou sportovní variantu pionýra, vyráběnou v letech 1965 - 1966 coby Jawa 05 Sport a od roku 1967 do roku 1977 jako Jawa 21 Sport.

Horní kryt nad motorem se od skútrového provedení (Jawa 05 Standard a Jawa 20) lišil víc oříznutou horní hranou (viz porovnání dvou krytů na fotce) a vzájemně kryty mezi sebou bez úprav zaměnitelné nejsou.

Podle této oříznuté hrany jde bezpečně identifikovat většinu pionýrů dodatečně předělaných na „sportky“. S horním krytem pasuje spodní kryt ve tvaru vaničky (někdy přezdívaný „bříško“), který nahradil tzv. „revmaplechy“.

Vanička měla kolem dokola nabodované plechové háčky, které přidržovaly gumové profilované lemovky. V prostoru před karburátorem byla od začátku výroby bodovým svarem přivařena příchytka spojkového lanovodu.

Ta měla ale opodstatnění pouze u typu Jawa 05 Sport, proto byla zhruba v roce 1969 z výroby vypuštěna. Bříško bylo v horní části přichyceno k rámu čtyřmi šrouby M5 s půlkulatou hlavou, nad motorem bylo přichyceno přídavným držákem (viz foto).

Uchycení krytu nad motorem

Excentrický šroub

Originálně byl kryt nad motorem zajištěn šroubem M6 s excentrickou hlavou (bez podložky). Klíčem nebo mincí se šroub o 180° otočil, kryt jednou rukou přitiskl k rámu, háčkem povytáhl nahoru a sundal.

Původní šroub se dochoval jen na velice málo kusech, dá se ale pořídit v replice.

Háček pro uchycení zavazadla

Háček sloužil k uchycení horního krytu, ale také usnadňoval přepravu zavazadla.

Háček - varianta 1: Jawa 05 z let 1962-1965

Hliníkový háček měl odklopnou část.

Háček - varianta 2: Jawa 05, Jawa 20 a Jawa 21 z let 1965-1977

Zjednodušený háček tvořil jeden kus hliníkového odlitku (bez odklopné části).

Háček - varianta 3: Jawa 20 z let 1977-1980

Nový háček byl vyrobený z vystřihnutého a naohýbaného plechu. Povrchová úprava - galvanické zinkování.

Jak určit správný krycí plech masky Jawa 50

Při určování krytu je vhodné nejprve zjistit přesný model a přibližný rok výroby motocyklu. U nejstarších modelů Jawa 550 je nutné současně ověřit typ karburátoru, stranu jeho umístění a provedení palivové nádrže.

U modelů Jawa 555 je rozhodující, zda jde o běžné provedení, nebo o vzácnější skú­trovou variantu. U skú­trového provedení je třeba sledovat také návaznost krytu na „revmaplech“, vodicí plíšky, gumové dorazy a způsob uchycení bočních dvířek.

U modelů Jawa 05, Jawa 20 a Jawa 21 pomůže porovnání horní hrany krytu, přítomnost pouzdra pro zámeček, typ háčku a návaznost na spodní vaničku nebo „revmaplechy“. Sportovní provedení lze často poznat podle více oříznuté horní hrany, přičemž kryty mezi standardní a sportovní verzí bez úprav zaměnitelné nejsou.

Samotný krycí plech proto nelze bezpečně určovat pouze podle označení „maska“ nebo „prsíčka“. Rozhodující jsou konstrukční detaily, které odpovídají konkrétnímu modelu a období výroby.
