Konektory pro elektrické skútry: výběr, zapojení, kontrola a výměna

Konektory pro elektrické skútry propojují baterii, nabíječku, řídicí jednotku, klíčový spínač, displej, motor, osvětlení a další elektrické prvky. Při výběru je nutné ověřit typ konektoru, počet pinů, rozměry, průřez vodičů, přenášený proud, napětí a ochranu před vodou.

Poškozený nebo uvolněný konektor může způsobit přerušované napájení, nestabilní nabíjení, zahřívání kontaktů, jiskření, nesprávnou funkci displeje nebo úplné zastavení skútru. Příčinu problému s elektrickým zařízením často najdete právě v poškozeném spojení.

K čemu konektory v elektrickém skútru slouží

S konektorem se setkáte v podstatě všude tam, kde je třeba propojit dva nebo více elektrických vodičů. Může se jednat o trvalé a nerozpojitelné spojení, spojení odpojitelné po otevření prvku nebo zasouvací spojení.

U těchto posledních se konektorem obvykle nazývá prvek, který přímo přenáší proud. Pouzdro umožňující zasunutí a vysunutí je pak více či méně složitá kostka.

Díky kabelům a vodičům všechny komponenty skútru spolupracují, jak mají. Přesně říkají motoru, co má dělat. Každý kabel a vodič má svoji specifickou funkci.

• Některé vodiče přivádějí elektrický proud k elektrickým komponentům.
• Jiné vedou signály mezi ovládacími prvky a řídicí jednotkou.
• Další propojují baterii, nabíjecí zásuvku, motor, světla a blinkry.
• Klíčový spínač přivádí signál nebo napájecí cestu potřebnou k probuzení řídicího systému.

Jaké typy konektorů se používají

Jednopólové konektory

Jednopólový konektor slouží k propojení jednoho elektrického vodiče. Robustní jednopólové elektrické konektory se používají tam, kde je třeba jednoduše a bezpečně spojit samostatný vodič.

Vícepólové konektory

Vícepólové konektory propojují několik vodičů v jednom pouzdře. Elektrický 4pinový konektor může sloužit ke spojení více obvodů, zatímco 6pinové a 8pinové konektory se používají pro komplexnější elektroinstalace.

Rozdíly u elektrických konektorů nespočívají pouze v rozměrech. Důležitý je také počet a vzájemné umístění kontaktů.

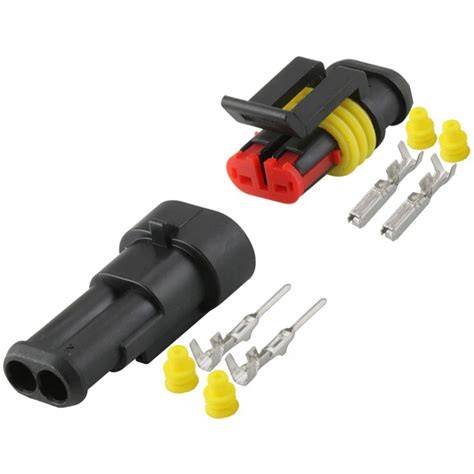

Vodotěsné konektory Superseal

Vodotěsné konektory typu Superseal jsou vhodné pro místa vystavená dešti, stříkající vodě, nečistotám a vlhkosti. Konektor Superseal 1.5 je určen pro vodiče o průměru 0.5-1 mm².

Pokud je elektrický skútr používán ve vlhkém prostředí, věnujte zvláštní pozornost utěsnění a ochraně proti tahu. Voda nepotřebuje velkou mezeru, aby začala korodovat.

Nabíjecí konektory

Nabíjecí zásuvka propojuje baterii s nabíječkou. Zásuvka k baterii 60V s kabelem 50 cm je náhradní nabíjecí port pro elektrický skútr, elektrokoloběžku nebo tříkolku.

Umožňuje bezpečné připojení nabíječky k 60V baterii a lze ji použít i pro propojení dvou baterií k nabíjení jednou nabíječkou.

Jak vybrat konektor pro elektrický skútr

Při hledání nejlepšího způsobu propojení vodičů věnujte pozornost nejen rozměrům prvku a snadnosti odpojení, ale také parametrům přenášeného proudu a způsobu ochrany spoje před vnějšími vlivy, například vodou.

Výběr často závisí na místě montáže spoje nebo je omezen výrobcem daného zařízení či skútru. Konektor může být elektricky vhodný, ale nepoužitelný, pokud nemá správné rozměry nebo se nevejde do určeného prostoru.

Počet pinů

Nejdříve zjistěte, kolik vodičů má původní konektor a kolik kontaktů potřebuje daný obvod. Náhrada musí mít stejný počet kontaktů, případně musí být její zapojení přesně kompatibilní s původní součástí.

Průřez vodičů

Konektor musí odpovídat průřezu připojovaných vodičů. Voděodolný konektor může být určen například pro vodiče o průměru 0.5-1 mm², zatímco napájecí a bateriové spoje mohou vyžadovat jiné provedení.

Napětí a proud

Věnujte pozornost parametrům přenášeného proudu a napětí. Nabíjecí konektor určený pro 60V systém nelze automaticky považovat za univerzální pro všechny elektrické skútry.

Mechanické provedení

Ověřte rozměry konektoru, způsob upevnění, tvar pouzdra, orientaci kontaktů a prostor potřebný pro odpojení. Důležitá je také odolnost proti vibracím, protože konektory ve skútru se během jízdy neustále pohybují.

Ochrana před vodou

V místech vystavených vlhkosti používejte utěsněné konektory s vhodným krytím. Kryty spojů vodičů budete potřebovat všude tam, kde je nezbytná izolace daného spoje.

Jsou konektory pro skútry univerzální

Samotné elektrické konektory jsou jednoduché a v zásadě univerzální prvky. Rozdíly zde najdete především v rozměrech konektoru a v materiálech, z nichž je konektor a jeho kryt vyroben.

Složitější jsou až elektrické konektory pro skútry, u nichž kromě rozměrů hraje důležitou roli také počet a vzájemné umístění spojů.

Barvy vodičů nepovažujte za jediný způsob identifikace. U asijské produkce není na barevná značení vždy spolehnutí. Zelený bývá většinou kostra a žlutý výstup z alternátoru, ale konkrétní zapojení je nutné ověřit.

Kdy konektor vyměnit

Opotřebovaný nebo poškozený konektor ovlivní fungování zařízení připojeného k danému obvodu a při poruchách proudového toku hrozí jeho poškození. Poškozené elektrické konektory je proto v zásadě vždy nutné vyměnit za nové.

• nabíječka nedobíjí stabilně;
• konektor je mechanicky poškozen;
• dochází k zahřívání při nabíjení;
• kontakty jsou zoxidované nebo znečištěné;
• napájení se přerušuje při pohybu řídítek;
• konektor se vlivem vibrací uvolňuje;
• izolace vodičů je odřená nebo popraskaná;
• na plastovém pouzdře jsou známky přehřátí nebo natavení.

Poškozený nebo uvolněný nabíjecí konektor může způsobit přerušované nabíjení, zahřívání kontaktů, jiskření nebo poškození baterie.

Kontrola konektoru a kabeláže

Než konektor vyměníte, zkontrolujte viditelné poškození kabeláže. Hledejte odřenou izolaci, zelenou korozi, spálený plast nebo kontakty, které se vysunuly z těla zástrčky.

Pokud se některý z kabelů poškodí, může to vést k poruše nebo úplnému zastavení motoru. Protože nikdy nevíte, kdy se můžou hodit, vždy je výhodou mít pár konektorů, kus izolační pásky a nějaký kabel stranou.

Uvolněný konektor může napodobovat vybitou baterii, vadnou řídicí jednotku nebo poruchu klíčového spínače. Proto konektor kontrolujte dříve, než začnete měnit dražší součásti.

Kontrola multimetrem

Nejčistší test je kontrola spojitosti mezi svorkami konektoru nebo spínače. Nejprve odpojte napájení a pokud možno odpojte testovaný konektor, potom zkontrolujte kontakty.

Multimetr lze použít ke kontrole kontinuity, přítomnosti napětí a základního chování obvodu. Nejprve použijte režim kontinuity, poté režim napětí pouze pokud víte, kde by měl být živý přívod.

Klíčový spínač a jeho konektory

Vložíte klíč, otočíte jím a skútr zůstane mrtvý. Žádný displej. Žádná reakce na plyn. Žádné cvaknutí od řadiče. Jen ticho.

Tento okamžik přiměje mnoho jezdců předpokládat, že baterie je vybitá nebo že řadič selhal. Často je však závada v mnohem menší součástce, klíčovém spínači elektrického skútru nebo jeho konektoru.

U většiny skútrů není klíčový spínač žádný pokročilý imobilizér. Je to jednoduchá brána, která buď umožní napájecímu obvodu skútru se probudit, nebo ho udrží v klidu.

Jednoduše řečeno, klíčový spínač otevírá nebo zavírá obvod. Když otočíte klíčem do polohy zapnuto, umožní řídicímu systému skútru přijmout signál nebo napájecí cestu, kterou potřebuje k probuzení.

Možné příčiny nefunkčního skútru

• baterie nedodává energii;
• pojistka je přerušená;
• konektor se uvolnil vlivem vibrací;
• řadič se neprobouzí;
• v konektoru nebo spínači se nahromadila koroze;
• vodič je přerušený nebo nesprávně zapojený.

Proto je užitečné myslet na spínač klíče jako na jeden článek v řetězu, ne jako na celý systém. Praktické pravidlo je považovat klíčový spínač nejprve za elektrický zapínací/vypínací příkaz a až poté za bezpečnostní prvek.

Kontrola klíčového spínače

Než něco koupíte, skútr správně otestujte. Mnoho „vadných spínačů klíče“ se ukáže být jen uvolněné konektory, zkorodované spoje nebo úplně jiná závada.

Ujistěte se, že je baterie nabitá a připojená. Polovičně zasunutý konektor může napodobovat nefunkční spínač zapalování.

Pokud má skútr pojistku v řadě nebo pojistkový blok, zkontrolujte ji. Neposuzujte ji jen okem. Ověřte její funkčnost.

Nejčistší test je kontrola spojitosti mezi svorkami spínače. Nejprve odpojte napájení, pokud možno odpojte spínač, pak testujte svorky s klíčem vypnutým i zapnutým.

Chcete jeden výsledek s klíčem vypnutým a změněný výsledek s klíčem zapnutým. Pokud se hodnota při otočení klíče nezmění, může být uvnitř spínače přerušený obvod.

Zapojení konektorů a vodičů

Způsob vytvoření spojení pomocí konektorů závisí na konstrukci konektoru. V případě zasouvacích konektorů se samice a samec obvykle umisťují do pouzder, která umožňují jednoduché propojení obvodu.

Očkový konektor použijete při závitovém spojení, zatímco u pevného konektoru budete často muset použít páječku nebo alespoň nástroj na konektory.

U mnoha koloběžek s bezkartáčovým regulátorem by klíčový spínač měl být připojen k vstupu zámku nebo spínače regulátoru, nikoli k hlavnímu kladnému napájení baterie.

Běžné třívodičové zapojení může používat černý vodič k zápornému pólu baterie nebo regulátoru, zelený vodič ke kladnému pólu baterie nebo regulátoru a červený vodič k vodiči zámku regulátoru.

Připojení červeného vodiče k velkému kladnému vodiči baterie může v tomto zapojení nechat LCD indikátor napětí trvale zapnutý po vypnutí.

Pokud displej zůstane zapnutý po vypnutí klíčem, zkontrolujte, zda spínač nepřivádí napájení na nesprávný vodič, než začnete obviňovat novou součástku.

Bezpečná výměna konektoru

Před jakoukoli prací vypněte napájení a odpojte baterii. Jedno náhodné zkratování může poškodit kabeláž, konektory nebo řídicí jednotku.

1. Vypněte napájení a odpojte baterii.
2. Vyfotografujte původní zapojení ze dvou úhlů.
3. Otevřete přístupový panel bez násilí na západky.
4. Najděte konektor a zkontrolujte vedení vodičů.
5. Označte vodiče před jejich oddělením.
6. Porovnejte nový konektor s původním.
7. Odstraňte poškozený konektor.
8. Připojte vodiče podle ověřeného zapojení.
9. Každý spoj důkladně zaizolujte.
10. Zkontrolujte kontinuitu a případné zkraty.
11. Připojte baterii a proveďte krátký funkční test.
12. Teprve po úspěšném testu namontujte zpět kryty.

Panely odstraňujte opatrně a šrouby si ukládejte ve skupinách podle pořadí vyjmutí. Křehké plasty se za chladného počasí snadno praskají.

Nespoléhejte na paměť, zvláště pokud jsou vodiče vybledlé, zaprášené nebo celé černé s drobnými značkami. Před odpojením čehokoli si pořiďte jasné fotografie.

Krimpování, pájení a izolace

Klíčový spínač a jeho konektor pracují v náročném prostředí. Vibrace, déšť, skládání sloupků a opakovaný pohyb řídítek všechny oslabují slabé spoje.

• Správně krimpujte nebo správně pájejte.
• Nedokončené verze obou metod selhávají.
• Úplně zakryjte holý vodič smršťovací bužírkou, ne jen páskou.
• Podpořte kabeláž, aby spojení neneslo veškerý pohyb.
• Udržujte vodiče mimo ostré hrany uvnitř kovových kanálů sloupku a otvorů na palubě.

Pokud používáte páječku, udržujte teplo krátké, abyste nezatáhli pájku příliš daleko po drátu. Smršťovací bužírku navlékněte na vodič před pájením, ne po něm.

Na primární izolaci se nespoléhejte pouze na elektrickou pásku. Páska je vhodná pro dočasné svázání a přidanou ochranu proti oděru.

Diagnostika po instalaci

Někdy skútr zůstane mrtvý, někdy se displej nevypne a někdy se napájení přerušuje při pohybu řídítek. Tyto příznaky obvykle ukazují na chybu při instalaci, nikoli na vadnou novou součástku.

Skútr je stále úplně mrtvý

Začněte kontrolou kontinuity přes nový konektor nebo spínač a poté ověřte, zda baterie dodává napájení do příslušného vedení. Dokonalá instalace může stále skrývat uvolněný krimp pod izolací.

LCD zůstává zapnutý

Pokud LCD zůstává zapnuté i po vypnutí klíče, vraťte se k zapojení probuzení řídicí jednotky. Tento příznak často znamená, že spínač byl připojen na nesprávný živý vodič.

Napájení se přerušuje při otáčení řídítek

Hledejte napětí v kabelovém svazku. Mnoho spínačů na sloupku selhává, protože je kabelový svazek příliš napnutý a při otáčení řídítek tahá za konektor.

Pokud skútr funguje s panely sundanými, ale selže po opětovné montáži, je vodič sevřený nebo příliš ohnutý. Skútr, který se zapne pouze tehdy, když je panel volně zavěšený, obvykle trpí problémem s vedením.

Kdy už nehledat chybu v konektoru

Pokud má konektor i klíčový spínač správnou kontinuitu, vodič pro probuzení dává očekávanou odezvu a skútr se stále nespustí, začněte se místo toho zaměřovat na řídicí jednotku, výstup baterie nebo zobrazovací jednotku.

Ne každé propojení v elektrickém systému skútru vyžaduje složitý speciální konektor. Správný typ, odpovídající průřez vodičů, bezpečné upevnění a dobrá ochrana před vlhkostí však rozhodují o spolehlivosti celého elektrického obvodu.
