Katalog náhradních dílů Jawa 50 typ 555 Pionýr

Katalog náhradních dílů Jawa 50 typ 555 je základní pomůckou pro přesnou identifikaci součástek, správnou montáž a renovaci motocyklu Jawa 50/555, známého také jako „Jednohrb“. Obsahuje detailní rozkresy mechanických částí a karoserie, seznamy dílů, katalogová čísla součástí a informace potřebné při opravách i uvedení stroje do původního stavu.

Originální katalog náhradních součástek pro lehký motocykl Jawa 50 ccm typ 555 vyšel ve více vydáních; mezi dostupné dokumenty patří zejména katalog z roku 1962, 4. vydání, a katalog náhradních dílů Jawa 555 z vydání 1968. Katalog je určen pro model Jawa 50 typ 555 a využívá se při renovaci, opravách a správné identifikaci náhradních dílů.

Co katalog náhradních dílů Jawa 555 obsahuje

Katalog je postaven na přehledných technických schématech, takzvaných explozivních nákresech, které rozebírají jednotlivé části motocyklu do posledního detailu. Kompletní rozkresy mechanických částí a karoserie doplňují seznamy dílů a čísla součástí.

Detailní rozkresy umožňují určit správné pořadí montáže jednotlivých součástek a ověřit použitý spojovací materiál. To je důležité zejména při skládání motoru, zapojování elektroinstalace nebo montáži zadního blatníku, který je pro typ 555 typický.

• kompletní rozkresy mechanických částí,
• rozkresy karoserie a jednotlivých konstrukčních celků,
• seznamy náhradních součástí,
• originální katalogová čísla dílů,
• přesné názvy součástek,
• informace využitelné při renovaci a opravách,
• podklady pro kontrolu původnosti jednotlivých dílů.

Využití katalogu při renovaci Jawa 50/555

Dostat Jawu 50 typ 555 do stavu, v jakém před lety opustila brány továrny, je výzva, kterou si každý milovník „Jednohrbů“ užívá. Aby však práce v dílně šla pěkně od ruky a výsledek byl stoprocentní, jsou potřeba přesné informace.

Katalog pomáhá odhalit, co na stroji chybí nebo co bylo v průběhu let nahrazeno nepůvodními díly, a vrátit tak motocyklu jeho skutečnou hodnotu. Je využitelný jak při kompletní renovaci na „áčkový“ stav, tak při běžné údržbě stroje určeného pro víkendové vyjížďky.

Správná identifikace je důležitá také proto, že některé součástky mohou na první pohled připomínat díly určené pro jiné typy Pionýra. Každá součástka v nákresu je doplněna originálním katalogovým číslem a přesným názvem, takže lze lépe ověřit, zda konkrétní díl skutečně patří k typu 555.

Identifikace náhradních dílů podle katalogových čísel

Při opravách se často stává, že je objednán díl na Pionýra, který nepasuje, protože pochází z jiného typu. Katalogová čísla a technické nákresy umožňují porovnat hledanou součástku s původním provedením Jawa 50 typ 555.

Při nákupu nových dílů v e-shopech nebo při hledání součástek na veteránských burzách lze díky katalogu přesně určit, co je potřeba. Katalog tak pomáhá omezit nákup nesprávných součástek a usnadňuje komunikaci při shánění starých i nově vyráběných dílů.

Dostupná vydání a související dokumentace

V dokumentaci k modelu Jawa 555 se objevuje katalog náhradních součástek pro lehký motocykl Jawa 50 ccm typ 555, vydaný v roce 1962 jako 4. vydání. Tento dokument má velikost 11,9 MB a je veden ve slovenštině.

Dalším dostupným materiálem je katalog náhradních dílů Jawa 555 z vydání 1968. Uvedený soubor má velikost 3,2 MB a je označen jako katalog náhradních dílů Jawa 555, vydání 1968.

Další příručky pro Jawa 50 typ 555

Samotný katalog náhradních dílů je vhodné doplnit návodem k obsluze a dílenskou příručkou. Pro model Jawa 555 je dostupný návod „Ľahký oskútrovaný motocykel Jawa 50 ccm TYP 555 - technický opis, návod na obsluhu a udržiavanie“ z roku 1960, 2. vydání, a stejný typ dokumentu z roku 1961, 3. vydání.

K dispozici je také ruské vydání technického popisu a návodu k obsluze a údržbě z roku 1962. V češtině je uvedena kniha „Motocykl Jawa 50 - Pionýr“ od Josefa Jozífa z roku 1959, která je věnovaná technice motocyklů Jawa 550 a 555.

• návod k obsluze pro Pionýra 555,
• dílenská příručka pro typy Jawa 550 a Jawa 555,
• kniha „Motocykl Jawa 50 - Pionýr“ od Josefa Jozífa,
• elektrická schémata Jawa 555 z let 1958 a 1958-1962,
• katalog náhradních součástek Jawa 555 z roku 1962,
• katalog náhradních dílů Jawa 555 z vydání 1968.

Elektrická schémata Jawa 555

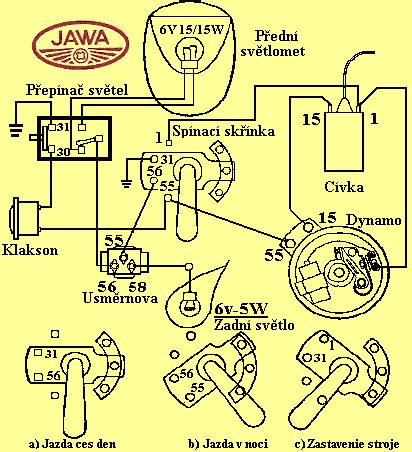

Pro Jawa 555 je dostupné schéma zapojení elektroinstalace z roku 1958. Popisuje elektrické zapojení prvních kusů z roku 1958 s baterií a houkačkou.

Druhé schéma zachycuje zapojení elektroinstalace Jawa 555 z let 1958-1962. Jde o nejběžnější elektrické zapojení s tlumivkou a bzučákem.

Rozdíl mezi katalogem dílů a dílenskou příručkou

Katalog náhradních dílů slouží především k identifikaci součástek, jejich katalogových čísel a vzájemného umístění. Dílenská příručka se zaměřuje na servisní úkony, opravy a seřizování.

Návod k obsluze popisuje používání a udržování motocyklu. Při kompletní opravě Jawa 555 proto katalog nejlépe funguje společně s dílenskou příručkou a návodem k obsluze.

Historické vydání katalogu a kvalita reprodukcí

Jeden z katalogů je kopií originálu z období okolo roku 1958. U takové reprodukce nelze očekávat kvalitu tisku dnešní doby.

Historické katalogy mohou obsahovat méně výrazný tisk, neostré kresby nebo opotřebované stránky, přesto mají pro renovaci vysokou hodnotu. Dobový způsob označení součástek a původní rozkresy pomáhají při návratu motocyklu k továrnímu provedení.

Vztah katalogu Jawa 555 ke katalogu Jawa 550

Dokumentace pro Jawa 555 navazuje na materiály pro předchozí typ Jawa 550. Pro Jawa 550 jsou uvedeny katalog náhradních součástek z roku 1955, 1. vydání, a katalog z roku 1957, 2. vydání.

Pro Jawa 550 jsou dále dostupné elektrické schéma zapojení, návody k obsluze z let 1955 a 1957 a dílenská příručka z roku 1959. Tyto materiály však nelze automaticky považovat za katalog náhradních dílů pro typ 555, protože jednotlivé modely mohou používat odlišné součástky a provedení.

Praktické použití katalogu v dílně

1. Určete, že opravovaný motocykl odpovídá typu Jawa 50 typ 555.
2. Najděte v katalogu příslušný konstrukční celek.
3. Porovnejte skutečný díl s technickým rozkresem.
4. Ověřte přesný název součástky a její katalogové číslo.
5. Zkontrolujte, zda se na motocyklu nenachází díl z jiného typu Pionýra.
6. Při demontáži si poznamenejte umístění a pořadí součástek.
7. Při montáži postupujte podle rozkresu a seznamu dílů.
8. Zapojení elektroinstalace porovnejte s odpovídajícím schématem pro dané období.

Explozivní nákresy jsou neocenitelné zejména při skládání motoru, zapojování elektroinstalace nebo montáži zadního blatníku. S nákresem před sebou lze lépe ověřit, zda jsou všechny díly poskládány ve správném pořadí a se správným spojovacím materiálem.

Dokumentace ke stažení pro Jawa 555

Pro koho je katalog Jawa 555 určen

Katalog je určen pro majitele motocyklu Jawa 50 typ 555, renovátory, opraváře, sběratele a všechny, kteří potřebují ověřit původní provedení jednotlivých částí stroje. Praktické využití najde při rozebírání, opravě, kompletaci i kontrole originality.

Tato příručka není jen obyčejný seznam, ale také kus historie, který patří ke každému stroji. Pomáhá určit, co na motocyklu chybí, co bylo v průběhu let nahrazeno nepůvodními díly a jak jednotlivé součástky správně začlenit do celku.

Katalog náhradních dílů Jawa 50 typ 555 má největší význam tehdy, když je potřeba spojit historickou přesnost s praktickou opravou. Dobové katalogy, dílenské příručky, návody k obsluze a elektrická schémata společně vytvářejí ucelený základ pro údržbu, opravy a renovaci legendárního Pionýra „Jednohrb“.
