Dírka v karbonovém rámu po nárazu větví, kamínkem nebo jiným ostrým předmětem nemusí být pouze kosmetickou vadou laku. I když je otvor malý a kolem není na první pohled vidět prasklina, náraz mohl poškodit uhlíková vlákna nebo vytvořit vnitřní delaminaci. Bezpečné rozhodnutí proto nelze založit jen na velikosti otvoru ani na tom, že rám v daném místě stále drží.
Pokud se do rámu zapíchla větev, došlo ke kolizi nebo se objevila dírka, je nejbezpečnější přestat kolo používat a nechat rám zkontrolovat odborníkem na opravy karbonu. Karbonový rám může mít skryté poškození, které unikne i zkušenému oku a projeví se až později při zatížení. Jednoduché zalepení otvoru pouze brání pronikání nečistot, ale neprokazuje, že je nosná struktura rámu v pořádku.
Proč malá dírka nemusí znamenat malé poškození
Karbonový rám kola je vyroben z vrstev pryskyřice vyztužené uhlíkovými vlákny. Skládá se z tisíců extrémně odolných vláken spojených pryskyřicí. Vysokomodulová uhlíková vlákna v kombinaci s pryskyřičnou vrstvou umožňují rámu odolávat značnému namáhání v klíčových směrech a zároveň udržovat nízkou hmotnost.
Karbon je velmi pevný při správném zatížení, může však být zranitelný vůči ostrým nárazům nebo bodovému poškození. Jakákoli náhlá kolize nebo náraz může poškodit karbonový rám, zejména boční nárazy při vysoké rychlosti. I když exteriér vypadá dobře, vnitřní mikrotrhliny nebo delaminace se již mohly vytvořit.
V takové situaci se mohou vlákna nebo pryskyřice vnitřně poškodit. Drobné nárazy, pokud se nekontrolují, se mohou v průběhu času šířit vlivem sil šlapání a nakonec ohrozit výkon nebo způsobit lokální selhání. Proto skutečnost, že se kolem otvoru neobjevila viditelná prasklina, sama o sobě neznamená, že je rám bezpečný.
Co může být ve skutečnosti „dírka“
Otvor v povrchu rámu může zasahovat pouze do laku, může být způsobený poškozením tmelu nebo může procházet až do laminátu. Z fotografie nelze spolehlivě určit, zda jde pouze o lak, nebo o skutečný průnik do konstrukce rámu. Uhlíkový rám navíc nemusí mít poškození viditelné na první pohled.
V některých případech se nakonec ukáže, že domnělá díra je pouze v laku. To však nelze předpokládat bez kontroly, zejména pokud otvor vznikl po nárazu větví nebo jiným mechanickým působením. U rámu poškozeného ostrým předmětem je podstatný nejen vzhled otvoru, ale také energie nárazu, jeho směr a stav okolního laminátu.
Karbonové rámy a komponenty jsou lehké, pevné a nabízejí skvělý jízdní zážitek. Ale na rozdíl od hliníku nebo oceli neodpouštějí špatné zacházení. Karbonový rám kola není tak křehký, jak by si někteří mohli myslet, avšak poškození po bodovém nárazu je třeba posuzovat jinak než běžné opotřebení.
Nejčastější známky skutečného poškození
Karbon může skvěle tlumit vibrace, ale praskliny nejsou vždy na první pohled vidět. Zaměřte se na místa spojů, hlavové složení, středové složení, patky, okolí objímky sedlovky, okolí uchycení tlumiče nebo vidlice a oblast kolem košíku na lahev, která je častým zdrojem mikrotrhlin.
Poškození může mít podobu vlasové praskliny, odlupujícího se laku, promáčknutí, měkkého místa, změny tvaru, odštěpku nebo nepravidelnosti v povrchu. Podezřelé mohou být také nové zvuky, vrzání nebo praskání, které kolo dříve nevydávalo. Může jít samozřejmě jen o nějakou součástku, ale pořád je lepší se ujistit než potom litovat.
Při vysoušení kola se dívejte, zda někde není rám poškozený a zda se hadr o něco nezadrhává. Kromě zběžné prohlídky kola při vysoušení se rovněž doporučuje jednou za čas prohlédnout celé kolo. Po každé náročné vyjížďce, například v bikeparku, si rám omyjte a vizuálně zkontrolujte, ideálně i na denním světle.
Je možné na rámu s dírkou jezdit?
Bez odborného posouzení nelze bezpečně říct, že na rámu s dírkou můžete jezdit. Pokud otvor vznikl po nárazu, je rozumné kolo do kontroly nepoužívat. Po nehodě nebo nárazu nikdy neposuzujte rám pouze podle vzhledu.
Pokud z kola spadnete, dostanete se do kolize s jiným kolem či vozidlem, případně pokud se vám stane nějaká vážnější nehoda, po které kolo nevykazuje žádné viditelné známky poškození, pořád je lepší přestat jej používat a vzít ho na prohlídku k expertovi na karbonová kola, který ho důkladně prohlédne.

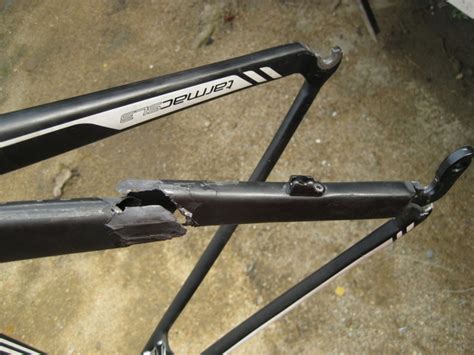

Narozdíl od kovových kol může poškození karbonového rámu uniknout i zkušenému oku, takže se pak objeví zničehonic. I menší ťuknutí může vytvořit v karbonu vnitřní delaminaci, která se projeví až časem. Nárazové zatížení, například přejezd přes obrubník, může být kritické.
Proč nestačí otvor pouze zalepit
Zalepení otvoru může zabránit tomu, aby se dovnitř dostal prach, voda nebo bláto, ale neobnoví původní pevnost karbonového laminátu. Samolepicí fólie, tmel nebo jiný povrchový materiál řeší především ochranu povrchu, nikoli případné poškození vláken uvnitř rámu.
Pokud narazíte na úlomek, odřeninu či odlupování, použijte bezbarvý lak na nehty, který postižené místo zacelí a zabrání jeho rozšiřování. Toto opatření se týká drobného poškození povrchové vrstvy, nikoli otvoru po průniku větve nebo podezření na poškození nosné struktury.
Karbonový rám není duše. Oprava proraženého laminátu vyžaduje zjištění rozsahu poškození a obnovení vrstev karbonu, nikoli pouze uzavření otvoru před nečistotami. Pokud je poškození hlubší nebo se nachází v namáhané části, měl by opravu provést někdo, kdo se opravami karbonu skutečně zabývá.
Jak se karbonový rám odborně kontroluje
Nejprve je třeba zjistit, zda není poškozené i okolí otvoru. Oprava nebude složitá, pokud jde pouze o lokální poškození, ale nejdříve je potřeba poklepovou metodou zjistit, zda není rám poškozený i na jiném místě. Samotný pohled na otvor nemusí odhalit delaminaci pod povrchem.
Infračervená termografie je technika nedestruktivního testování, která detekuje vnitřní delaminaci nebo mikrotrhliny analýzou tepelného toku. Vizualizací tepelných vzorců dokáže infračervené skenování odhalit skryté slabiny několik milimetrů pod povrchem, což z něj činí účinnou metodu pro identifikaci defektů uhlíkových vláken v rané fázi.
Po nehodě nebo nárazu nechte rám kola z uhlíkových vláken profesionálně zkontrolovat pomocí infračervené termografie, ultrazvuku nebo jiného NDT testu, abyste potvrdili vnitřní integritu. Na základě výsledků rozhodněte, zda je nutná oprava nebo výměna.
Středové složení neboli „náboj síly“ je hlavním bodem přenosu síly a společnou oblastí koncentrace napětí. Jezdci mohou kombinovat vizuální kontroly s nástroji pro měření síly, aby odhalili mírné deformace nebo abnormální ohyb, a předešli tak selhání rámu.
Které části rámu jsou nejvíce namáhané
Kompletní rámová sada z karbonu zahrnuje rám, vidlici, sedlovou trubku a středové složení, přičemž každý spoj je analyzován z hlediska rozložení namáhání a testován na únavové cykly. Středové složení přenáší většinu sil při šlapání a tloušťka vrstvy a orientace vláken přímo ovlivňují pevnost a životnost.
- Středové složení a jeho okolí.
- Hlavová trubka a spoje předního trojúhelníku.
- Sedlová trubka a okolí objímky sedlovky.
- Patky a zadní stavba.
- Úchyty tlumiče nebo vidlice.
- Oblast kolem košíku na lahev.
- Spodní rámová trubka vystavená kamínkům a štěrku.
- Řetězová vzpěra na straně pohonu.
Uhlíková vlákna mohou při opakovaných cyklech zatížení postupně vytvářet mikrotrhliny, zejména ve vysoce namáhaných oblastech, jako je středové složení a řetězová linie. Rámy optimalizované se správným uspořádáním a orientací vláken však mohou výrazně prodloužit životnost z hlediska únavy materiálu.
Jak probíhá oprava karbonového rámu
Pokud kvalifikovaný pracovník odhalí jakékoliv známky poškození, obvykle vám dá ihned vědět, zda je možná oprava, kolik by stála a jaký by byl konečný výsledek. Pokud je poškození lokalizované a zbytek laminátu je v pořádku, lze poškozenou oblast zpravidla opravit novými vrstvami uhlíkového materiálu a pryskyřice.
Při opravě se poškozené místo nejprve odkryje a odstraní se narušené vrstvy. Oprava spočívá v obnovení správného vrstvení karbonu, jeho orientace a dostatečného přesahu do nepoškozené části. Následuje vytvrzení, opracování povrchu a obnova laku.
U odborně prováděné opravy je důležité, aby se nezakryla pouze povrchová vada, ale aby se obnovila nosná struktura rámu. Jestliže je rám poškozený masivněji, je vhodné svěřit jej firmě, která se opravami karbonu skutečně zabývá. Nezřídka se stává, že se oprava zkrátka nevyplatí a je lepší celý rám vyměnit.
Co nedělat před kontrolou nebo opravou
- Nejezdit na kole jen proto, že otvor vypadá malý.
- Nespoléhat na to, že v místě není vidět prasklina.
- Nezalepovat poškození způsobem, který znemožní jeho kontrolu.
- Nevrtat do rámu nové montážní body.
- Nepokoušet se obnovit nosnost pouze lakem, tmelem nebo lepidlem.
- Neupínat rám k montážnímu stojanu.
- Nepokračovat v jízdě, pokud se objeví nové praskání, vrzání nebo změna chování kola.
Pokud si nejste jistí stavem rámu, vezměte kolo do obchodu nebo servisu. Pakliže nemáte vhodné nářadí a nejste úplně technický typ, pak raději vezměte kolo do obchodu nebo servisu. Ušetříte si tak nejen čas, ale i zbytečné problémy.
Jak předcházet dalšímu poškození
Každé kolo je náchylné na něco jiného. Správná ochrana rámu se odvíjí od způsobu jízdy, disciplíny, kterou praktikujete, stylu a designu kola, ale také od terénu, po kterém jezdíte. Ve skutečnosti ale může dojít k poškození jakékoliv části rámu.
Řetězová vzpěra na straně, kde se nachází pohon, může přijít do kontaktu s řetězem, když najedete na hrboly. Kontaktní body by měly být chráněny samolepkami nebo fóliemi na rám či stahovacími pásky na kabely. Ochrana řetězové vzpěry není jen designový prvek.
Spodní rámová trubka bývá postižena především při terénních disciplínách, kdy na ni přední kolo vrhá kousky štěrku a kameny. Horní rámovou trubku ohrožují řídítka nebo převodové a brzdové páčky. Brašny, blatníky a další příslušenství, které se montuje na rám, může při neopatrném zacházení odřít barvu a poškodit rám kola.

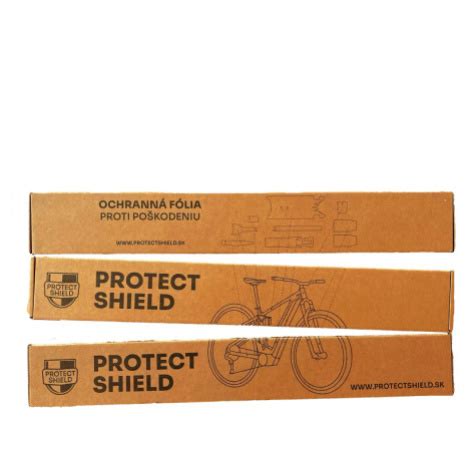

Na ochranu lze použít průhlednou fólii, neoprénový chránič řetězové vzpěry, gumové ochrany kabelů, tvrdé plastové chrániče nebo kus starého pláště či duše. Sady na ochranu celého kola se přichytí k rámu a slouží v podstatě jako ochranný štít. Doporučují se zejména pro jezdce, kteří praktikují terénní disciplíny.
Čištění a pravidelné kontroly karbonu
Čištění karbonových rámů je relativně prosté. Stačí použít teplou vodu, mýdlo a měkký kartáč. Používejte měkký kartáč, teplou vodu a jemný čistič, žádné abrazivní houby nebo drátěnky. Po umytí rám důkladně osušte, zejména v místech, kde se spojuje s kovovými komponenty.
Zapomeňte na wapku přímo na ložiska nebo rám. Předtím, než aplikujete odmašťovač, se ujistěte, že je vhodný pro karbonová kola, protože některé nejsou. Pokud se hodně potíte a děláte indoor cycling, měli byste kolo pravidelně omývat a vysoušet, abyste zabránili vzniku koroze v důsledku soli a kyselin z potu.
Pravidelně kontrolujte klíčová místa, jako jsou středové složení, sedlová trubka a hlavová trubka, zda se v nich nevyskytují mikrotrhliny nebo delaminace. Karbonové rámy od kvalitních výrobců procházejí náročnými testy, například nárazy, vibracemi a zatížením, ale pravidelné kontroly rámu a komponent zůstávají důležité.
Správná montáž a utahování
Mějte na paměti, že i přílišné utažení šroubu sedlovky může karbonový rám poškodit. Na každou součástku používejte vhodné nářadí. Kromě toho byste měli používat momentový klíč ke správnému utažení šroubů.
Vždy utahujte podle doporučeného Nm momentu. Používejte karbonovou pastu, která zvyšuje tření a snižuje potřebu síly. Na každou součástku používejte výrobcem doporučené mazivo a montážní pastu. To samé platí i pro jednotlivé části rámu.
Neupínejte rám k montážnímu stojanu. Použijte raději sedlovku, a pokud je sedlovka vyrobena z karbonu, neutahujte ji příliš pevně. Pokud si nejste úplně jistí nebo se vám nechce do učení všech těch věcí kolem, vezměte raději své kolo do obchodu či servisu.
Převoz a ochrana rámu před nárazem
Při uskladňování a převozu kola se vyhýbejte vysokým teplotám. Nenechávejte jej na přímém slunci, uvnitř auta, vedle topení a podobně. Při převozu kolo řádně zabezpečte a v místech upevnění chraňte rám například kousky molitanu či něčeho měkkého.
Neutahujte šrouby nebo svorky nosiče příliš pevně, abyste nepoškodili karbon. Dbejte na řádné upevnění kola, nesmí se hýbat, a rovněž si dávejte pozor, aby rám nepřišel do kontaktu s nosičem, autem, ostatními koly či zavazadly. Pokud se přece jen něčeho dotýká, vložte mezi oba předměty nějaké vycpávky.
Při přepravě na automobilu je důležité řídit se pokyny výrobce konkrétního nosiče a rámu. Pokud nosič svírá rám, musí být kontaktní místa chráněna měkkým materiálem a upnutí nesmí vytvářet nadměrný bodový tlak. Vhodnou alternativou může být nosič, který drží kolo za kola nebo za jiné výrobcem určené části, pokud je s konkrétním kolem kompatibilní.
Karbon není automaticky lepší v každé situaci
Každý materiál má své výhody a nevýhody. Karbon, hliník, dokonce i ocel a titan mají své vášnivé zastánce. Realita je mnohem složitější. Proto se dvě kola vyrobená z karbonu mohou chovat zcela odlišně.
Karbonový rám efektivně přenáší energii z pedálů přímo na kola. Díky své struktuře dokáže výborně tlumit vibrace z nerovného povrchu. Karbon lze tvarovat prakticky jakkoliv, což umožňuje výrobcům optimalizovat aerodynamiku, rozložení tuhosti nebo ergonomii rámu podle specifických potřeb.
Hliníkové a ocelové rámy jsou o něco těžší, ale obecně lépe odolají nárazům. Hliníkové rámy bývají tužší s nižší absorpcí vibrací, ale snáze se opravují, zatímco ocelové rámy jsou vysoce odolné a odolné proti únavě, i když těžší. Výběr mezi materiály vyžaduje vyvážení hmotnosti, pohodlí a dlouhé životnosti.
Životnost karbonového rámu
Karbon nevydrží věčně, ale dobře navržený a správně vyrobený rám kola z uhlíkových vláken si může zachovat svou strukturální integritu po mnoho let, pokud se vyhnete větším nárazům a provádíte pravidelné kontroly. Podle zdrojů z oboru a zkušeností z továren má vysoce kvalitní rám kola z uhlíkových vláken obvykle životnost 5-10 let při běžném používání a správné údržbě.
Uhlíková vlákna mohou při opakovaných cyklech zatížení postupně vytvářet mikrotrhliny, zejména ve vysoce namáhaných oblastech. Rámy optimalizované se správným uspořádáním a orientací vláken však mohou výrazně prodloužit životnost z hlediska únavy materiálu.
Důležitější než samotné stáří rámu je jeho konkrétní historie. Rám bez nehod, přetěžování a nevhodné montáže může být v dobrém stavu i po letech. Naopak rám po ostrém nárazu může vyžadovat kontrolu okamžitě, i když je téměř nový.
Praktický postup při nálezu dírky
- Kolo přestaňte používat, pokud dírka vznikla po nárazu nebo vpichu.
- Rám jemně očistěte, aby nebylo poškození zakryté nečistotami.
- Prohlédněte otvor, jeho okraje a okolní laminát za dobrého světla.
- Nesnažte se otvor rozšiřovat, obrušovat nebo zakrývat před odbornou kontrolou.
- Vyfoťte poškození a poznamenejte si, jak a kdy vzniklo.
- Obraťte se na servis nebo odborníka na opravy karbonových rámů.
- Nechte posoudit nejen lak, ale také okolní vrstvy a nosnou strukturu.
- Na kole znovu jezděte až poté, co bude rám označen jako bezpečný, případně odborně opravený.
Pokud kvalifikovaný pracovník odhalí jakékoliv známky poškození, obvykle vám dá ihned vědět, zda je možná oprava, kolik by stála a jaký by byl konečný výsledek. Bezpečnost je důležitější než zachování původního laku nebo snaha ušetřit za odbornou kontrolu.
