Karbonový představec BMC: konstrukce, kompatibilita a důležité parametry

Karbonový představec je lehká součást cyklistického kokpitu, která spojuje řídítka se sloupkem vidlice a ovlivňuje posed, ovladatelnost i celkový vzhled kola. Při výběru je nutné sledovat především délku, úhel, průměr pro řídítka, průměr pro sloupek vidlice, způsob vedení kabelů a skutečnou hmotnost.

U představce BMC je důležité rozlišit hliníkový model BMC ICS01 určený pro vnitřní vedení bowdenů a kabelů od skutečně karbonových představců, které používají karbonovou konstrukci a obvykle titanové šrouby. Označení BMC v dostupném popisu proto samo o sobě neznamená, že je představec vyrobený z karbonu.

Představec BMC ICS01 pro vnitřní vedení kabelů

Špičkový představec BMC k pro vnitřní vedení bowdenů a kabelů v atraktivním designu. Materiál: Alu šrouby: ocel černé pro vidlice: 1 1/8" průměr: 31,8 mm úhel -12,5° hmotnost: 175 g (100) kompatibilní pro vnitřní vedení bowdenů a kabelů součást balení: tři podložky pod představec a drobné díly (dle produktové fotografie).

Představec BMC ICS01 100 mm je tedy hliníkový model, nikoli karbonový představec. Jeho konstrukce je přizpůsobena kokpitům s vnitřním vedením bowdenů a kabelů, což umožňuje čistší vzhled přední části kola a omezuje množství kabeláže viditelné zvenku.

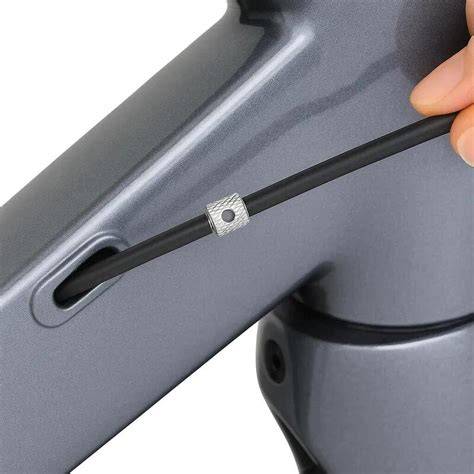

Co znamená kompatibilita s vnitřním vedením

Kompatibilita pro vnitřní vedení bowdenů a kabelů znamená, že představec je součástí systému, v němž kabeláž prochází uvnitř nebo v bezprostředně navazujících částech kokpitu. Samotný představec proto nelze posuzovat odděleně od řídítek, hlavového složení, sloupku vidlice a konkrétního rámu.

U moderních kol může být vnitřní vedení integrováno do představce, řídítek nebo kombinace obou součástí. Pro správnou funkci je nutné ověřit, zda jednotlivé díly používají stejný způsob vedení a zda je uvnitř dostatek prostoru pro bowdeny a kabely.

Vnitřní vedení kabelů zlepšuje čistotu designu, ale zároveň může zkomplikovat montáž, servis a změnu výšky či délky kokpitu. Při výměně představce je proto důležité zkontrolovat nejen rozměry, ale také průchod kabeláže a kompatibilitu s ostatními komponenty.

Rozměry důležité při výběru

Délka představce

Délka představce ovlivňuje vzdálenost řídítek od sedla a tím také výsledný posed. Představec BMC ICS01 je uveden v délce 100 mm, zatímco karbonové představce mohou být dostupné v několika délkách.

Karbonový představec Mcfk 31,8 mm Carbon UD-matný 6° je nabízen v délkách 70 mm, 80 mm, 90 mm, 100 mm, 110 mm, 120mm.

Požadovanou délku prosím uveďte do poznámky při vaší objednávce.

Delší představec obvykle prodlužuje posed a zvyšuje zatížení přední části kola, zatímco kratší představec zmenšuje dosah k řídítkům a může působit na ovladatelnost kola. Konkrétní volba musí odpovídat geometrii rámu, velikosti jezdce a zamýšlenému použití.

Úhel představce

Představec BMC ICS01 má úhel -12,5°. Takový údaj popisuje sklon představce vzhledem k základní orientaci a ovlivňuje výšku řídítek i celkový vzhled kokpitu.

Karbonový představec Mcfk 31,8 mm Carbon UD-matný 6° má úhel 6°.

U některých modelů je úhel uváděn jako ±6°, protože představec lze namontovat v obou směrech. Rozdílné úhly proto nelze porovnávat bez zohlednění orientace montáže a výšky podložek.

Průměr pro řídítka

Představec BMC ICS01 má průměr 31,8 mm. Stejný průměr pro řídítka uvádí také karbonový představec Mcfk 31,8 mm Carbon UD-matný 6°.

S průměrem objímky 31,8 mm se představec Black Inc Road Stem hodí na většinu standardních silničních a gravel řídítek.

Průměr 31,8 mm musí odpovídat průměru řídítek v místě upnutí. Před montáží je proto nutné ověřit přesný rozměr řídítek, protože nesprávný průměr může vést k nedostatečnému sevření nebo k poškození komponentů.

Průměr pro sloupek vidlice

Představec BMC ICS01 je určen pro vidlice s průměrem 1 1/8". Stejný průměr pro vidlici uvádí karbonový představec Mcfk 31,8 mm Carbon UD-matný 6°.

Představec se musí přesně shodovat s vnějším průměrem sloupku vidlice a s typem použitého hlavového složení. Rozměr 1 1/8" proto patří mezi základní údaje, které je nutné před koupí ověřit.

Karbonové představce jako lehčí alternativa

Karbonový představec Mcfk 31,8 mm Carbon UD-matný 6° používá materiál Carbon a titanové šrouby.

Karbonový představec Mcfk 31,8 mm Carbon UD-matný 6° je určen pro silniční kolo nebo MTB (Cross Country a Marathon).

Povrchová úprava: Carbon UD matný.

Hmotnost se podle délky pohybuje od 74 g do 83 g u uvedených velikostí: délka 70 mm - 74 g, délka 80 mm - 77 g, délka 90 mm - 80 g, délka 100 mm - 83 g, délka 110 mm - 83 g.

Ve srovnání s hliníkovým představcem BMC ICS01 s uvedenou hmotností 175 g (100) je karbonový model Mcfk při stejných základních rozměrech výrazně lehčí. Hmotnosti však není vhodné porovnávat bez ověření délky, konstrukce, způsobu vedení kabelů a určené kategorie použití.

Nižší hmotnost je jednou z hlavních výhod karbonového představce, ale při výběru musí mít přednost kompatibilita, pevnost a správná montáž. Představec je namáhán při brzdění, akceleraci, jízdě ze sedla i při změnách směru, takže samotný údaj o hmotnosti neposkytuje úplný obraz o vhodnosti komponentu.

Karbonový představec Black Inc Road Stem

Představec Black Inc Road Stem je lehký představec kompletně z karbonových vláken, navržený pro náročné jezdce, kteří chtějí jen to nejlepší.

Když chcete postavit kolo s tradiční kombinací představce a řídítek, aniž byste obětovali aerodynamický výkon za pohodlí a širší výběr, lehký, celokarbonový představec Black Inc Road Stem nabízí propracovaný design s výjimečnou strukturální pevností, aniž by se ztratily nízké gramy.

Vzhledem k tomu, že veškeré naše karbonové díly vyrábíme interně, byli jsme schopni vyvinout a navrhnout představec Road Stem s využitím všech odborných znalostí, které jsme získali v průběhu let.

Kombinace nejlepší směsi karbonových vláken se schopností použít co nejdelší souvislá vlákna nám pomáhá vytvořit představec, který vydrží intenzivní torzní síly.

Použití lehkého karbonu spolu s titanovým hardwarem pomáhá udržet nízkou hmotnost, která činí pouhých 109 gramů ve velikosti 110 mm.

Aerodynamika a tvarování

Aerodynamika byla optimalizována použitím hliníkové objímky s obrácenými šrouby.

Design závitů šroubů je pod úhlem, což pomáhá rozkládat upínací síly a zároveň usnadňuje montáž při upevňování řídítek.

Tvarovaná objímka vytváří aerodynamický přední profil při jízdě proti větru.

Podobně byla úmyslně vyhlazena objímka sloupku vidlice, aby se chránila kolena jezdce při šlapání ze sedla.

Vedení kabelů a použití

Představec umožňuje vnitřní vedení kabelů pro elektronické i kotoučové brzdové systémy při použití kompatibilních řídítek, jako jsou Black Inc Road Handlebar.

Je samozřejmě kompatibilní i se všemi systémy s externím vedením.

Elegantní matně černá povrchová úprava doplňuje jakýkoli rám a nastavení řídítek, díky čemuž je představec Black Inc Road Stem vysoce kvalitním a krásným vylepšením pro jakýkoli silniční nebo gravel kokpit.

Karbonový představec a systém BMC

U kola BMC je při výměně představce nutné ověřit, zda jde o standardní kombinaci řídítek a představce, nebo o integrovaný kokpit s vlastním systémem vedení kabelů. Představec BMC ICS01 je určen pro vnitřní vedení bowdenů a kabelů, takže jeho náhrada jiným karbonovým modelem nemusí zachovat původní funkčnost.

Kompatibilita s rámem BMC proto závisí na konkrétním modelu kola, konstrukci hlavové části, typu vidlice, řídítkách a způsobu vedení kabeláže. Samotná shoda průměru 31,8 mm a sloupku 1 1/8" nemusí být dostačující, pokud kabely procházejí specifickými otvory nebo vnitřními kanály.

Pokud je požadováno úplné vnitřní vedení, musí být kompatibilní celý systém. Pokud kolo používá externí vedení, lze vybírat z širší nabídky standardních představců, ovšem stále je nutné dodržet rozměry a určení konkrétního modelu.

Montáž, podložky a nastavení výšky

Součást balení představce BMC ICS01 tvoří tři podložky pod představec a drobné díly dle produktové fotografie.

Podložky umožňují nastavit výšku představce na sloupku vidlice a ovlivnit tak výšku řídítek. Při systému s vnitřním vedením však každá změna výšky může ovlivnit délku a průchod kabelů.

Podložky by měly být použity pouze v kompatibilní konfiguraci a při správném dotažení všech upevňovacích prvků. U karbonových komponentů je obzvlášť důležité zabránit nadměrnému utažení, protože lokální přetížení může poškodit karbonová vlákna nebo povrch komponentu.

Představec musí být na sloupku vidlice usazen rovně a řídítka musí být v objímce vystředěná. U kabeláže je nutné zkontrolovat, zda po otočení řídítek na obě strany nedochází k napínání, zalomení nebo odírání bowdenů a kabelů.

Rozdíl mezi karbonovým a hliníkovým představcem

Hliníkový představec může nabídnout robustní konstrukci a dobrou dostupnost náhradních dílů, zatímco karbonový model cílí především na nízkou hmotnost, vzhled a specifické vlastnosti konstrukce. Rozhodnutí proto nezávisí pouze na materiálu, ale také na požadované délce, úhlu, vedení kabelů a kompatibilitě s kolem.

Na co si dát pozor při výběru karbonového představce

• Ověřte délku: představec musí odpovídat požadovanému posedu a geometrii kola.
• Zkontrolujte úhel: rozdíl mezi -12,5°, 6° a ±6° mění výšku i orientaci řídítek.
• Ověřte průměr řídítek: uvedené modely používají průměr 31,8 mm.
• Ověřte sloupek vidlice: BMC ICS01 a model Mcfk jsou uvedeny pro sloupek 1 1/8".
• Prověřte vedení kabelů: vnitřní vedení vyžaduje kompatibilitu s řídítky, vidlicí a rámem.
• Porovnejte skutečnou hmotnost: hmotnost se vztahuje ke konkrétní délce a konfiguraci.
• Dodržte určení komponentu: model Mcfk je uveden pro silniční kolo nebo MTB Cross Country a Marathon, zatímco Black Inc Road Stem pro silniční nebo gravel kokpit.
• Prohlédněte karbon před montáží: komponent s prasklinami, hlubokými oděrkami nebo známkami poškození není vhodné používat.

Vývoj integrovaných systémů a nové konstrukce

O neco slozitejsi o je, ale to tak u novinek byva, kdyz maji posunout techniku o neco dopredu.

Je jasne, ze neco takoveho zavest je dost slozite, musely by prijit upravena hlavka, nove predstavce, nove vidlice, to znamena dost komponentu najednou.

Spacery by teoreticky mohly zustat kruhove, nebo se budou rezat z osmihraneho protlacovaneho polotovaru (stejne se vyrabi i nektere trubky), tedy zase skoro zadne finance navic.

Hlavova slozeni by zustala na stejnem principu, jen ty krouzky, ktere se davaji na vidlici (spodni lisovany a horni kuzelovy s proriznutim) by musely mit vnitrek osmihranny, takze by se prodrazily jen ty dva krouzky, to mi moc hrozne neprijde.

Pokud by se touhle technologii delaly i nove krky, byly by stejne drahe.

Podivej se na ramy kol, jak maji slozite tvarovane trubky, a na cene se to moc neprojevuje (jestli vubec).

Ale kdyby to bylo jako u ostatnich inovaci, tedy zacne to u drahych top modelu, a postupne jak se to bude rozsirovat tak se to bude dostavat i mezi levnejsi.

Spis by byla potreba dukladne tohle otestovat, jakk se to vlastne v realu chova.

Dostupnost a označení modelu

Uvedený produkt BMC Kód300882 není skladem.

V dostupném popisu je uveden model Představec BMC ICS01 100 mm a technické údaje odpovídají hliníkovému představci s úhlem -12,5°, nikoli karbonovému modelu.

Představec BMC 100mm 6° je uváděn jako hliníkový představec o délce 100 mm.

Rozdílné označení úhlu a konstrukce ukazuje, že při výběru je nutné porovnávat celý technický popis, nikoli pouze značku BMC, délku nebo fotografii produktu.
