Kabel od autokamery do zapalování: možnosti zapojení a bezpečná instalace

Kabel od autokamery lze připojit buď do 12V zásuvky zapalovače, nebo skrytě vést k pojistkové skříňce pomocí pevné napájecí sady. Nejjednodušší řešení využívá napájecí adaptér do vozidla, zatímco elegantnější instalace používá Hard Wire Kit připojený k elektrickému systému automobilu.

Je důležité ověřit napájecí napětí kamery a používat vhodný adaptér, protože kabel určený pro zapalovač často obsahuje převodník z 12 V na nižší napětí potřebné pro kameru. Autokamery TrueCam jsou napájeny z autozapalovače adaptérem s výstupním napětím 5V a proudem 1000mA, aby bylo dosaženo zároveň s napájením kamery také plnohodnotné napájení GPS modulu a dobíjení akumulátoru kamery.

Možnosti napájení autokamery

Existují dvě možnosti instalace palubní kamery, nejjednodušší je instalace palubní kamery 12V zapalovače cigaret, ale nejhezčí je použití pevné sady.

• Napájení pomocí 12V zásuvky zapalovače.
• Pevné připojení k pojistkové skříňce pomocí Hard Wire Kitu.

Napájení z 12V zásuvky zapalovače

Připojení palubní kamery k USB autozapalovači vozidla je nejpohodlnější a nejběžnější způsob napájení palubní kamery, ale ne každé auto umožňuje napájení i při vypnutém motoru.

Zapojte napájecí kabel zařízení Garmin Dash Cam™ do přiloženého napájecího adaptéru do vozidla. Zapojte napájecí adaptér do vozidla do elektrické zásuvky ve vozidle. V případě potřeby aktivujte napájení elektrické zásuvky vozidla zapnutím zapalování. Kamera se zapne a zahájí nahrávání.

Pomocí dodaného 4m napájecího kabelu naveďte kabel kolem čelního skla. Zastrčte kabel úhledně přes horní část čelního skla a dolů po straně (jak je vidět na obrázcích níže), abyste kabel udrželi mimo zrak a uklizenější.

Prakticky ve všech vozidlech je malá mezera mezi obložením střechy a čelním sklem, napájecí kabel Nextbase byl navržen tak, aby se do této mezery úhledně tlačil. Umístěte přísavku na čelní sklo, u většiny vozidel to bude těsně za zpětným zrcátkem na straně spolujezdce.

Pokud máte na čelním skle černou "skvrnitou" oblast, ujistěte se, že se jí držák nedotýká. Toto místo zachycuje nejlepší výhled na silnici a palubní kamera zůstává bezpečná a mimo zorné pole.

Výhody připojení do zapalovače

• Zapojte se a jeďte
• Snadné připojení/odpojení, pokud řídíte více vozů
• Napájecí zdroj lze snadno najít

Nevýhody připojení do zapalovače

• Potřebujete náhradní zásuvku 12V zapalovače cigaret
• Kabel je viditelný v místě, kde jde do zásuvky zapalovače cigaret.

Proč nepřipojovat kameru přímo k USB portu vozidla

Doporučujeme nepoužívat port USB vozidla, ale napájet kameru pomocí přiloženého napájecího adaptéru do vozidla. Port USB vozidla nemusí poskytovat dostatečné napětí pro spolehlivý provoz kamery.

Může se také stát, že pokud kameru připojíte k portu USB vozidla pomocí kabelu umožňujícího přenos dat (není součástí balení), vstoupí do režimu velkokapacitního paměťového zařízení. V režimu velkokapacitního paměťového zařízení kamera nemůže nahrávat video a nespojí se s telefonem.

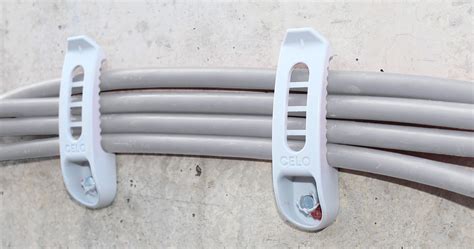

Skryté vedení kabelu autokamery

Přiložený odlehčený kabel je navržen tak, aby jej bylo možné vést mimo zorné pole. Kabel můžete schovat pod obložení interiéru okolo čelního skla, rámu dveří nebo palubní desky.

Napájecí kabel doporučujeme uchytit svorkami, úchyty, nebo lepicí páskou aby svévolně nepoletí a nebránil ve výhledu řidiči.

Napájecí kabel do zapalovače vozidla pro zapojení monitoru a kamery: pro osobní vozidla pro nákladní vozidla pro jednoduchou montáž parkovací kamery nebo monitoru ve vozidle.

Pevné připojení autokamery pomocí Hard Wire Kitu

Chcete-li tento problém vyřešit, doporučujeme vám instalaci Hard Wire Kitu (tj. Parking Kitu).

HW Kit pro autokamery umožňuje přímé propojení mezi palubní kamerou a elektrickým systémem automobilu a zajišťuje nepřetržité napájení palubní kamery pro funkci nahrávání při parkování.

Pokud hledáte elegantnější instalaci, můžete se rozhodnout připojit palubní kameru pomocí sady Nextbase Hardwire Kit, která se provádí pomocí rychlého a snadného připojení pojistkové skříňky.

Výhody Hard Wire Kitu

• nepřetržité nahrávání
• stabilní nabíjení autokamery
• podpora parkovacího režimu
• prevence vybití autobaterie
• čistá a nenápadná instalace ve vozidle
• zvýšená odolnost proti neoprávněné manipulaci

Hard Wire Kit nabízí efektivní a spolehlivé řešení pro bezproblémový provoz autokamery a zvyšuje celkovou bezpečnost a zabezpečení jízdy. Hard Wire Kit je obecně uznáván jako nejlepší volba pro napájení autokamer.

Nevýhody pevného připojení

• O něco delší doba instalace (cca 20 minut)
• Může potřebovat odbornou pomoc s pevným připojením

Pevné zapojení může trvat pouhých 20 minut a může být velmi užitečné - zejména pokud chcete udržet stávající zásuvku zapalovače cigaret volnou a kabely mimo dohled. To může být také užitečné, pokud si přejete, aby vaše palubní kamera trvale nahrávala.

Rozdíl mezi napájením po zapnutí zapalování a trvalým napájením

Možno by bolo dobre si premysliet, ci chces trvalych 12V, alebo 12V az po zopnuti kluca.

Jelikož nepotřebuji kameru imrvére v provozu, pak by stačilo tak jak to je nyní i u zásuvky pro zapalovač. Tedy teprve po zapnutí klíče do polohy MAR.

Signální pojistka ACC (pro připojení žlutého kabelu) slouží k napájení pouze po zapnutí zapalování. Pojistka stálého napájení (pro připojení červeného kabelu) zajišťuje napětí i při vypnutém zapalování, což je potřebné pro parkovací režim.

Hardwire Kit umožňuje nepřetržité nahrávání i s vypnutým motorem, přičemž při poklesu napětí baterie na nakonfigurovanou hodnotu automaticky odpojí napájení, aby nedocházelo k vybíjení baterie.

Kompatibilita napájecí sady s kamerou

Před instalací je třeba koupit kompatibilní Hard Wire Kit a pojistkové pouzdro s odbočkou.

Instalace Hard Wire Kitu krok za krokem

Krok 1: Vyhledejte pojistkovou skříňku a typ pojistek

Vyhledejte ve vozidle pojistkovou skříňku a typ pojistek k zapojení. Pojistkové skříňky a typy pojistek se liší nejen podle jednotlivých vozů, ale také podle roku výroby a modelu.

Proto je důležité vědět, jaký typ pojistek váš vůz používá, abyste měli jistotu, že instalační souprava palubní kamery půjde zapojit do vaší pojistkové skříňky. nejlepší způsob, jak zjistit přesný typ pojistek, které potřebujete, je otevřít pojistkovou skříňku a podívat se do ní.

V dnešních vozidlech se vyskytují čtyři hlavní typy pojistek: ATC, ATS, MICRO2, MINI. MINI je nejběžnější typ pojistek.

Vyhledejte pojistkovou skříňku ve vozidle a panel, který ji zakrývá. Upozorňujeme, že umístění pojistkové skříňky se může lišit v závislosti na modelu vozidla, proto doporučujeme nahlédnout do uživatelské příručky k vozidlu, kde najdete přesné instrukce.

Obecně platí, že pojistkovou skříňku najdete nad pedálama, v kufru nebo v motorovém prostoru.

Krok 2: Určete pojistku ACC a pojistku stálého napájení

Nástroje, které budete potřebovat: multimetr nebo zkoušečka obvodů.

Při práci s pojistkovými sloty je nutné dbát zvýšené opatrnosti. Některé sloty řídí klíčové systémy vozidla, jako jsou airbagy, programy kontroly stability a klakson, do kterých by se nemělo zasahovat.

Na druhou stranu jsou sloty ovládající méně kritické funkce, jako je rádio nebo střešní okno, obecně jsou proto bezpečnější alternativou pro jakékoli úpravy. Při práci s pojistkami vždy upřednostňujte bezpečnost a dodržujte pokyny výrobce.

Určení pojistky ACC

Pro vyhledání slotu pojistky Signálního přívodu můžete použít zkoušečku obvodů nebo multimetr, abyste se ujistili, že při vypnutém klíčku zapalování, není na pojistce žádné napětí, a že je napájení přítomno pouze při otočení klíčku zapalování do polohy pro jízdu.

Vezměte si například zkoušečku obvodů. Přiložte hrot zkoušečky na odkrytou kovovou část pojistky a zjistíte, že kontrolka zkoušečky obvodů se rozsvítí, když je napájení přítomno, a naopak se nerozsvítí, když je napájení vypnuté.

Signální pojistky: Pojistka audia, pojistka USB zásuvek nebo pojistka elektrického zrcátka.

Určení pojistky stálého napájení

Při zkoušce umístění slotu pro pojistku Stálého napájení z autobaterie, se ujistěte, že je zapalování zcela vypnuté. Hledejte pojistku, která je pod napětím (umožňuje přísun elektřiny) i když je spínač zapalování ve vypnuté poloze.

Přiložte hrot zkoušečky na odkrytou kovovou část pojistky a zjistěte, zda se kontrolka zkoušečky obvodů rozsvítí pokaždé, když je motor vypnutý.

Pojistky Stálého napájení: Pojistka Audia, nebo Pojistka Výstražných světel

Krok 3: Vyjměte vybrané pojistky

Poté, co jsme úspěšně identifikovali pojistku ACC a pojistku baterie, můžeme přistoupit k dalšímu kroku. Ujistěte se, že byl ze zapalování vyjmut klíč.

Pomocí stahovačky pojistek nebo kleští opatrně vyjměte pojistky, které jste identifikovali v kroku 2. Umístěte pojistky, které jste právě vyjmuli, do volných slotů na zakoupeném pojistkovém pouzdře.

Krok 4: Propojte pojistkové pouzdro s Hard Wire Kitem

Dále provedeme zapojení samotného Hard Wire Kitu. Odřízněte část gumové bužírky na kabelu pevného vedení, abyste odhalili část vodiče, a pak odhalenou část kabelu pevného vedení připojte k druhému konci pojistkového pouzdra.

Zamačkněte je k sobě, aby došlo k propojení. Ujistěte se, že se po sevření nic neuvolnilo, a to jednoduchým zatažením za přídavnou pojistku.

Krok 5: Připojte pojistkové pouzdro do slotu

Na závěr zasuňte kabel pojistkového pouzdra zpět do právě vyjmutého slotu pro pojistku.

Krok 6: Připojte zemnicí vodič

Po dokončení připojení ACC a baterie můžete přistoupit k připojení uzemnění. Opatrně umístěte černý zemnicí konektor pod hlavu šroubu nebo vrutu zemnicího bodu, čímž zajistíte čistý elektrický kontakt, a šroub utáhněte, aby byl zajištěn.

Připojte zemnící kabel k šasi pomocí libovolného kovového šroubu/šroubu, který je v přímém kontaktu.

Krok 7: Zapojte kameru a ověřte funkci

Po správném zapojení všech vodičů (červeného, žlutého a černého) zapojte Hardwire kit do kamery a poté nastartujte vozidlo, abyste zkontrolovali, zda se zapne palubní kamera.

Pokud je kamera připojena k vodiči ACC, měla by se aktivovat po zapnutí zapalování. Při použití stálého napájení může zůstat aktivní také po vypnutí motoru podle nastavení kamery a napájecí sady.

Připojení napájecího kabelu k autokameře

Připojte napájecí kabel do portu USB na kameře. Veďte napájecí kabel k elektrické zásuvce automobilu.

Přiložený odlehčený kabel je navržen tak, aby jej bylo možné vést mimo zorné pole. Kabel můžete schovat pod obložení interiéru okolo čelního skla, rámu dveří nebo palubní desky.

Napájecím kabelem do zapalovače ve vozu můžete jednoduše napojit monitor nebo parkovací kameru. Délka kabelu je 3m, která postačuje k dosáhnou a napojení přední parkovací kamery nebo monitoru pro couvací kameru.

Kameru nebo monitor po umístění ve vozidle jednoduše připojíte na DC konektor. Nezapomeňte, že adaptér se nesmí překrývat, jinak hrozí přehřátí a vznik požáru.

Bezpečné umístění autokamery a kabelu

Umístěte palubní kameru a držák sání na místo, abyste zachytili nejlepší výhled na silnici. Nemělo by to zakrývat váš pohled jako řidiče nebo být rozptýlením.

Všechny palubní kamery mají možnost vypnout obrazovku, když řídíte.

Zastrčte kabel úhledně přes horní část čelního skla a dolů po straně, abyste kabel udrželi mimo zrak a uklizenější. Prakticky ve všech vozidlech je malá mezera mezi obložením střechy a čelním sklem, napájecí kabel Nextbase byl navržen tak, aby se do této mezery úhledně tlačil.

Kdy zvolit připojení do zapalovače a kdy Hard Wire Kit

Pokud kameru nepotřebujete mít stále v provozu, lze použít napájení aktivované až po zapnutí klíče. Pokud požadujete parkovací režim nebo nepřetržité nahrávání, je nutné použít stálé napájení a vhodnou ochranu autobaterie.

Nejčastější chyby při zapojení

• Připojení kamery přímo na 12 V bez adaptéru nebo převodníku.
• Použití USB portu vozidla, který neposkytuje dostatečné napětí.
• Výběr pojistky airbagu, kontroly stability nebo klaksonu.
• Neověření, zda je vybraná pojistka napájena pouze po zapnutí zapalování.
• Nedostatečné upevnění kabelu, který může bránit ve výhledu řidiče.
• Překrytí napájecího adaptéru, které může způsobit přehřátí a vznik požáru.
• Použití nekompatibilního Hard Wire Kitu nebo nesprávného typu pojistkového pouzdra.

Kontrola po instalaci

Po zapojení zkontrolujte, zda se kamera po zapnutí zapalování skutečně spustí a zahájí nahrávání. Ověřte také, zda se po vypnutí zapalování vypne, pokud byla připojena na ACC.

U instalace se stálým napájením zkontrolujte funkci parkovacího režimu a ochrany proti vybití autobaterie. Kabel musí být veden bezpečně, nesmí se uvolňovat a nesmí omezovat výhled řidiče.

V případě, že nemůžete dokončit všechny výše uvedené kroky sami, doporučujeme vám poradit se s místním autoservisem a nechat si hardwarovou sadu nainstalovat od profesionálů.
