Babetta 210 a těžká spojka: princip, výhody, díly a montáž

Těžká řadicí spojka pro Babetta 210 je vhodná jako náhrada původní těžké spojky i jako možné řešení při opotřebení řadicích čelistí. Její hlavní odlišnost oproti lehké spojce spočívá v hmotnosti čelistí a v konstrukci mechanismu, který ovlivňuje okamžik sepnutí a přeřazení.

Pro funkci řazení není těžká spojka automaticky lepší ve všech situacích, protože převod, síla do kopce ani maximální rychlost nejsou samotnou hmotností řadicích čelistí zásadně změněny. Rozdíl spočívá především v načasování zopnutí nebo vypnutí spojek, proto je při opravě nejbezpečnější použít stejný typ, jaký byl v motoru namontován původně.

Co je těžká spojka u modelu Babetta 210

Řadicí čelisti jsou nezbytnou součástí spojky pro motocykl Babetta. Kompatibilita Babetta typ 210, 225, m134 Stella.

Spojka patří mezi nepostradatelné součásti motocyklu Babetta. Její hlavní funkcí je přenos výkonu z motoru na převodovku, což umožňuje plynulý pohyb stroje. Díky spojce může jezdec snadno zastavit, rozjet se nebo měnit rychlost bez toho, aby došlo k poškození motoru či převodového systému.

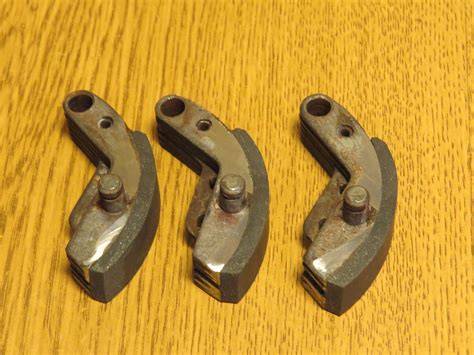

Těžká řadicí čelist je masivnější provedení čelisti používané ve spojkovém a řadicím mechanismu Babety 210 a 225. U správně připraveného dílu je možné provést montáž bez dalších úprav, přičemž k výměně jsou potřeba 2 kusy.

Čelist připravena k přímé montáži bez další potřebné úpravy.Čelist řadící těžká upravena dle servisního přípravku na čelisti.

Jak těžká spojka funguje

Čelisti rozťahuje vnútorný unášač cez vonkajší v závyslosti na otáčkach. Rozdíl mezi lehkou a těžkou variantou se proto projevuje hlavně v tom, při jakých otáčkách a v jakém okamžiku se mechanismus sepne nebo rozepne.

Co se týká převodu nebo síly do kopce, je to stejné tak při lehkých jako i při těžkých, rozdíl je jen v načasování zopnutí nebo vypnutí spojek, protože mají rozdíl ve váze, takže při jedněch dvojku hodí dříve než při druhých.

Bez ohledu na to, zda máte těžké nebo lehké spojky, maximálku budete mít vždy tu samou.

Těžká nebo lehká řadicí čelist

Na otázku, zda zvolit těžkou nebo lehkou čelist, neexistuje jediná odpověď platná pro každý motor. Výsledek je stejný, možná je to jen dojem, že to řadí lépe, ale čelisti rozťahuje vnitřní unašeč přes vnější v závislosti na otáčkách.

Nejpraktičtější je dát tam takové, jaké tam byly originálně. Není v tom žádný praktický rozdíl.

Těžké čelisti líp zabírají, původně jsem měl lehké, ale vyměnil jsem je za těžké. Pak se mi zdá, že to i líp jede do kopce.

Lehké spojky po kopcích nejsou dobré. Jednoduše shoří. Sehnal jsem si těžké a v pohodě drží.

Tyto zkušenosti je nutné chápat v souvislosti se stavem konkrétních čelistí, spojkového bubnu, unašeče a obložení. Samotný přechod na těžké čelisti nemusí odstranit závadu, pokud je příčinou prokluz, nesprávná montáž nebo opotřebení dalších dílů.

Výhody konstrukce těžké spojky

Těžká spojka je modernější a méně se u ní opotřebovává regulační unašeč. U lehké spojky dochází na unašeči ke tření, i když je to tvrdochrom na mosaz.

U těžké spojky se po unašeči odvaluje kladička, což je elegantnější.

Těžká čelist sama o sobě je podstatně masivnější „kus železa“ než lehká a jako taková bude lépe odvádět teplo vznikající třením obložení o buben. Může to být jediná výhoda těžší čelisti, ale tento předpoklad není ve všech provozních podmínkách potvrzen.

Pokud řadicí spojka správně pracuje, zabere a neměla by prokluzovat, s výjimkou okamžiku při přeřazení. Proto samotné přehřívání nelze bez další kontroly považovat za jediný důvod, proč byla později používána těžká varianta.

Kompatibilita a příprava čelistí

Kvalitní těžká řadící čelist je vhodná na mopedy Babetta 210 a 225. Tato čelist má vyšší obložení, proto doporučujeme provést odbornou montáž. K výměně jsou potřeba 2 kusy.

Čelist připravena k přímé montáži bez další potřebné úpravy. Čelist řadící těžká upravena dle servisního přípravku na čelisti.

Řadicí čelisti pro Babettu jsou připravené k okamžité montáži bez nutnosti dalších úprav. Těžká čelist byla precizně upravena podle servisního přípravku, aby zaručila perfektní funkčnost a snadnou instalaci.

U vyššího obložení je důležité ověřit správnou polohu čelisti, volný pohyb mechanismu a kompatibilitu s unašečem a bubnem. Nesprávná kombinace dílů může způsobit předčasné sepnutí, špatné řazení nebo trvalý prokluz.

Díly používané u těžké spojky Babetta 210

Pro správnou funkci těžké spojky nestačí vždy vyměnit pouze samotné čelisti. Do spojkového mechanismu patří také unašeče, pružiny, podložky, bubny, ložisko a další drobné součásti, jejichž stav ovlivňuje vůli a přesnost řazení.

• Sada unašečů těžká spojka BABETTA 210, 225 *M.
• Matice - ozubený buben BABETTA 210, 225.
• O kroužek unašeče čelisti 19x15mm BABETTA 210/225.
• Podložka unašeče čelistí „M“.
• Podložka pod rozběhový buben BABETTA 210, 225.
• Podložka rozběhového bubnu.
• Pružina rozběhových čelistí BABETTA 210, 225.
• Univerzální čep čelistí pro lehkou i těžkou spojku.
• Matice osazená pro klikovku a startovací buben BABETTA 210, 225.
• Listová pružina BABETTA 210, 225.
• Ochranný kryt čelistí BABETTA 210, 225.
• Ložisko spojkového bubnu 15 x 13 BABETTA 210, 225.

Sada unašečů

Součástí sady je opěrná „podložka“, která slouží k vytvoření potřebné vůle mezi díly k.č.: 24 a 25. Pro zlepšení funkce regulačních plechů.

Správná vůle mezi díly je důležitá pro volný pohyb regulačních plechů a pro přesné ovládání řadicích čelistí. Při montáži proto nestačí pouze mechanicky nasadit nové díly, ale je nutné zkontrolovat také jejich vzájemnou polohu a případné opotřebení dosedacích ploch.

Pružiny a čepy

Pružiny ovlivňují návrat čelistí a jejich chování při změně otáček. Univerzální čep čelistí je určen pro lehkou i těžkou spojku, takže jeho vhodnost není dána pouze typem čelisti, ale také stavem otvorů, uložení a okolních dílů.

Opotřebované pružiny, vymačkané čepy nebo poškozené uložení mohou způsobit podobné projevy jako nesprávně zvolený typ spojky. Při opravě je proto vhodné kontrolovat celý mechanismus, nikoli jen třecí obložení.

Projevy opotřebené nebo špatně pracující spojky

Spojka rozhoduje o tom, jestli se Babetta 210 rozjede plynule, nebo bude dělat ze startu malý mechanický trapas. Jakmile prokluzuje, zabírá pozdě, škube nebo se tváří, že přenos síly není její problém, poznáte to hned při rozjezdu.

Opotřebení spojky se může projevit také nepravidelným přeřazením, obtížným zařazením druhého stupně, příliš pozdním nebo příliš časným sepnutím a zvýšeným zahříváním třecích ploch.

Pokud se lehká nebo těžká spojka chová neobvykle, není správné automaticky přičítat problém její hmotnosti. Příčinou může být vyšší obložení, znečištění, vadná pružina, opotřebený unašeč, nesprávná vůle nebo poškozený buben.

Údržba a kontrola spojky

Správná údržba spojky je zásadní pro bezproblémový provoz Babety. Pravidelná kontrola opotřebení lamel, správné nastavení táhla a výměna vadných dílů zajistí, že váš motocykl bude vždy připraven na další jízdu.

Hlavní díly spojky zahrnují:

1. Spojkové lamely - tyto třecí plochy zajišťují přenos energie mezi motorem a převodovkou.
2. Pružiny spojky - udržují lamely v kontaktu a zajišťují správný tlak při sepnutí.
3. Spojkový koš - konstrukce, která drží lamely na svém místě a umožňuje jejich rotaci.
4. Spojková páčka a táhlo - mechanismus, kterým jezdec ovládá spojku, a tím i pohyb motocyklu.

Při kontrole těžké spojky je vhodné věnovat pozornost obložení čelistí, stavu regulačního unašeče, kladičkám, podložkám, pružinám, čepům, bubnu a ložisku spojkového bubnu. Každý z těchto dílů může ovlivnit plynulost rozjezdu i správný okamžik přeřazení.

Je také důležité, aby se čelisti pohybovaly bez zadrhávání a aby mezi jednotlivými díly zůstala potřebná vůle. Po montáži je nutné ověřit, že se spojka neprojevuje trvalým prokluzem a že řazení probíhá bez výrazného škubání.

Montáž těžké řadicí čelisti

Těžká řadící čelist upravená dle servisního přípravku může být připravena k přímé montáži bez další potřebné úpravy. U čelisti s vyšším obložením se však doporučuje odborná montáž.

Při výměně je potřeba použít 2 kusy čelistí. Výměna pouze jedné čelisti může vést k nevyváženému chování mechanismu a k rozdílnému opotřebení.

Montáž musí zohlednit správné pořadí dílů, polohu pružin, volný pohyb čepů a unašeče i potřebnou vůli mezi regulačními díly. Součástí sady unašečů je opěrná podložka, která slouží k vytvoření potřebné vůle mezi díly k.č.: 24 a 25.

Kdy zvolit těžké provedení

Těžké provedení dává smysl zejména tehdy, když je v motoru již použita těžká konstrukce a mění se opotřebené čelisti nebo unašeč. V takovém případě zůstává zachována původní koncepce mechanismu a není nutné kombinovat díly různých provedení.

Těžká spojka může být vhodnou volbou také pro motocykl, u kterého se opakovaně objevuje poškození lehkých čelistí nebo opotřebení regulačního unašeče. Samotný přechod na těžký typ však není náhradou za odstranění příčiny prokluzu či nesprávného řazení.

Pokud původní spojka funguje dobře, není nutné ji měnit jen kvůli tomu, že existuje také lehká nebo těžká varianta. Těžké čelisti jsou dlouhodobě ověřené a spolehlivé, ale správně fungující lehké čelisti mohou plnit stejnou funkci.

Na co si dát pozor při výběru

• Ověřte, zda je díl určen pro Babetta 210 nebo 225.
• Zjistěte, zda potřebujete těžkou řadicí čelist, lehkou řadicí čelist, nebo kompletní sadu unašečů.
• Při výměně řadicích čelistí počítejte se sadou 2 kusů.
• U vyššího obložení ověřte možnost odborné montáže.
• Zkontrolujte stav unašeče, kladiček, pružin, čepů, podložek a bubnu.
• Nekombinujte náhodně díly lehkého a těžkého provedení bez ověření jejich vzájemné kompatibility.
• Před uvedením do provozu ověřte potřebné vůle a plynulý pohyb celého mechanismu.

Nejdůležitější je zachovat správnou kombinaci čelistí, unašeče, regulačních plechů, pružin a bubnu. Tím se omezí riziko předčasného sepnutí, prokluzu, škubání a nadměrného opotřebení.
