U modelu Babetta 210 je důležité rozlišit nádrž, její uchycení, víčko, těsnění, palivový kohout a elektrický přepínač směrovek. Nádrž Babetta je uváděna také jako díl použitelný pro modely Babetta 210/225, zatímco přepínač směrovek Domino Babetta patří mezi samostatné elektrické součásti.
Pro upevnění nádrže slouží příchytka nádrže Babetta 210, 225, opěrka nádrže a filc nádrže. K funkčnímu palivovému systému patří také palivový kohout, těsnění víčka nádrže a víčko palivové nádrže.
Nádrž Babetta 210
Nádrž Babetta je určena pro motocykly Babetta a v katalogu je vedena také jako nádrž pro modely Babetta 210/225. U náhradní nádrže se uvádí dostupnost skladem a cena 2 550 Kč.
Součástí řešení nádrže není pouze samotná kovová nádoba, ale také její uložení a upevnění. Příchytka nádrže BABETTA 210, 225 je vedena pod kódem 1014090 a její provedení je plastové.
| Díl | Určení nebo informace |
|---|---|
| Nádrž Babetta | Babetta 210/225 |
| Příchytka nádrže Babetta 210, 225 | Kód 1014090 |
| Opěrka nádrže | Babetta 210, 225, 215 |
| Filc nádrže | Babetta 210, 215, 225, Simson |
| Víčko palivové nádrže | Babetta 207, 210, 225, 215 |
| Palivový kohout | Babetta |

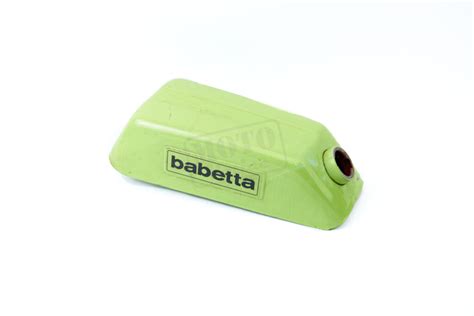

Rozdíly v prolisu nádrže
U nádrží pro Babetta 210 se objevují dvě odlišná provedení bočního prolisu. Některé Babetty mají zboku nádrže prolis v tvare obdĺžnika a jiné mají prolis respektíve akúsi linku.
U staršího modelu s vidlicí bez vnějších pružin a rokem výroby 1984 byla uvedena nádrž s linkou po stranách. Babetta z roku 1985 byla naopak uvedena s nádrží s obdélníkovým prolisem a další Babetta z roku 1985 měla stejné provedení nádrže rovněž s původní nálepkou Babetta.
Další zkušenost uvádí nádrž s obdélníkovým prolisem u Babetty z roku 1987. U stroje z roku 1991 se štítkem v maďarštině byla rovněž použita nádrž s obdélníkovým prolisem a u stroje z roku 1995 bylo uvedeno stejné provedení.
Rozdíly mezi nádržemi proto nelze bezpečně určit pouze podle roku výroby, protože se v uvedených případech obě provedení objevují u různých ročníků.Jedno z vysvětlení uvádí, že horní nádrž s obdélníkovým prolisem mohla být určena pro exportní typy vyvážené pod značkou JAWA. Dlouhý prolis měl být určen pro standardní označení Babetta.
Toto vysvětlení však není jednoznačné, protože u nádrže s obdélníkovým prolisem byl současně uveden také originální nápis Babetta. Samotný tvar prolisu tedy nemusí spolehlivě určovat exportní provedení ani konkrétní rok výroby.
Uchycení a ochrana nádrže
Příchytka nádrže Babetta 210, 225 slouží k upevnění nádrže a je uvedena v plastovém provedení. U tohoto dílu se uvádí hmotnost 12 G, katalogové číslo 3049, použití pro 215, 225 a BABETTA 210, záruka 2 roky a země původu CZ.
Pro uložení nádrže jsou uváděny také opěrka nádrže Babetta 210, 225, 215 a filc nádrže tmavě červený, světle zelený nebo světle červený pro Babetta 210, 215, 225 a Simson.
Ochranný materiál mezi nádrží a její opěrou pomáhá oddělit nádrž od kontaktních míst uchycení. Při výběru je proto vhodné sledovat nejen označení Babetta 210, ale také kompatibilitu s modely 215 a 225.
Víčko, těsnění a palivový kohout
Víčko nádrže Babetta je samostatně uváděno jako náhradní díl a existuje také v chromovaném provedení. Víčko palivové nádrže chrom Babetta 207, 210, 225, 215 je určeno pro více modelů této řady.
Mezi víčkem a nádrží se používá těsnění víčka nádrže Babetta. V souvislosti s palivovým kohoutem jsou uváděny také fíbrové podložky mezi kohout a nádrž nebo nalévací šroub, a to v tloušťce 1 mm a 1,5 mm.
Palivový kohout Babetta je další samostatný díl palivové soustavy. Pro palivové vedení je uváděn také kulatý filtr paliva mezi hadičku pro JAWA, ČZ, Stadion, Babetta a Simson.
Přepínač směrovek Domino Babetta
Přepínač směrovek Domino Babetta je elektrický ovládací prvek a není součástí nádrže ani palivové soustavy. V katalogu je uváděn jako samostatný díl s dostupností skladem a cenou 498 Kč.
Při řešení problému s nádrží je proto třeba přepínač směrovek posuzovat odděleně od víčka, kohoutu, hadičky a upevňovacích prvků nádrže. Nádrž a přepínač spolu souvisejí pouze jako součásti jednoho motocyklu, nikoli jako jeden konstrukční celek.
Elektrické díly související s Babetta 210
K elektrickým součástem Babetta patří také žárovka 6V15W P26S pro přední světlo, nosník statoru, obyčejný tyristor, tyristor GYT, indukční cívka 4V, odrušená kabelová koncovka a neodrušená kabelová koncovka.
Mezi další elektrické díly patří kryt zadního světla Babetta, Korado a zadní světlo Babetta 210/225. Tyto součásti je vhodné rozlišovat podle jejich funkce, protože přepínač směrovek, zapalovací součásti a světelná technika řeší odlišné části elektrického systému.
Další díly pro Babetta 210/225
Pro Babetta 210/225 jsou uváděny také sada gufer, přední vidlice, plastový kryt levý, plastový kryt pravý, vzpěra předního blatníku, bowden tachometru, kryt kluzáku a kulaté zrcátko Babetta/Pionýr M8.
Hadička hlavy válce pro Babetta 210, 225 je uváděna v délce 120 mm. Mezi další související díly patří kryt řetězu šlapadel lakovaný Babetta 210, 215 a kryt schránky nářadí černý Babetta 210, 225, 215.
Při výběru dílů pro Babetta 210 je proto vhodné rozlišit, zda se hledá nádrž, její upevnění, palivové příslušenství, přepínač směrovek nebo jiná součást motocyklu. U nádrže je kromě označení modelu důležitý také tvar bočního prolisu, způsob uchycení a návaznost na víčko, těsnění a palivový kohout.
