Atrapa nočního vidění na helmu: rozdíl mezi maketou a funkčním noktovizorem

Atrapa nočního vidění na helmu je vzhledový doplněk určený především pro airsoft, rekonstrukce, filmovou výstroj nebo dekoraci. Naproti tomu funkční helmový noktovizor umožňuje pozorování a pohyb ve tmě, uvolňuje ruce a pomocí montáže se sklápí před oko nebo odklápí mimo zorné pole.

Správná volba začíná jasným rozlišením těchto dvou kategorií. Maketa NVG neposkytuje obraz ve tmě, zatímco funkční zařízení musí mít v popisu uvedený princip, napájení a optické parametry.

Co je atrapa nočního vidění na helmu

Maketa NVG doplní vzhled helmy a může sloužit jako lehká rekvizita, neposkytuje však obraz ve tmě. Můžete ji použít na přilbě jako dekoraci nebo při rekonstrukci amerických speciálních sil (Devgru, Navy Seal, Marsoc, PJ, CCT).

U této makety v přesném měřítku 1:1 byly zachovány i ty nejmenší detaily. Vypadá dokonce tak realisticky, že ani váš soupeř nerozezná repliku od skutečného nočního vidění.

Atrapa je vhodná tehdy, když je hlavním cílem realistický vzhled výstroje, nikoli pozorování v noci. Pro airsoftovou hru, při níž potřebujete skutečně vidět, je nutné zvolit aktivní přístroj, nikoli imitaci.

Jak odlišit maketu od funkčního zařízení

V nabídce nočního vidění NVG je důležité odlišit funkční digitální či analogový přístroj od makety určené pouze pro vzhled výstroje. Před nákupem si proto ověřte, zda jde o aktivní přístroj, digitální pozorovák nebo nefunkční imitaci.

• Atrapa: slouží pouze jako vzhledový doplněk a nemá obrazový systém.
• Digitální noktovizor: používá snímač, elektronické zpracování obrazu a displej.
• Analogový noktovizor: zesiluje dostupné světlo pomocí obrazového zesilovače.
• Funkční model: musí uvádět princip fungování, napájení, optické parametry a kompatibilní montáž.

Označení generace má smysl jen u jasně specifikované technologie od výrobce. Při porovnávání nehleďte pouze na deklarovaný dosah.

Příklad realistické atrapy PVS-15

Naprosto věrná atrapa nočního vidění PVS-15, které je používáno většinou speciálních sil na světě. Jedná se o nejvšestrannější noční vidění, které je na trhu k dispozici, lze jej používat i bez nutnosti držení.

Váha: 275g

Materiál: polymer, kov

Jedná se o maketu, takže uvedený realistický vzhled, konstrukční detaily a možnost uchycení na helmu neznamenají schopnost vidět ve tmě.

Funkční noční vidění na helmu

Noční vidění určené pro montáž na helmu je ideální pro profesionály i nadšence, kteří potřebují volné ruce a maximální pohyblivost ve tmě.

Helmový noktovizor uvolní ruce a zároveň zachová plný přehled o terénu: přístroj se sklopí na oko při pohybu za tmy a odkloní zpátky nahoru v okamžiku, kdy ho nepotřebujete.

Ruční přístroj pro noční vidění váže jednu ruku a vyžaduje vědomou pozornost při každém použití. Helmový noktovizor obě tyto nevýhody eliminuje: přístroj sedí na přední liště helmy nebo na čelním držáku hlavového rámu a sklopí se před oko bez použití rukou.

Při pohybu v terénu, přelézání překážek, práci se vybavením nebo obsluze kamery se uživatel soustředí na úkol, ne na držení přístroje. Noktovizor přitom zůstává v dosahu zlomku sekundy pro sklopení na oko, kdykoli je potřeba.

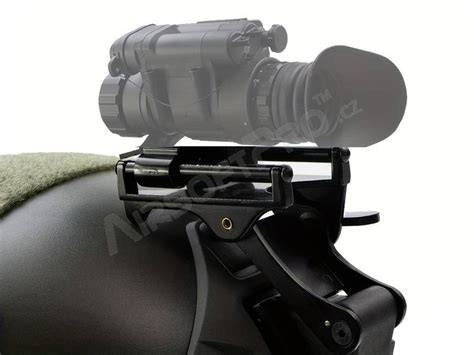

Sklápěcí mechanismus a montáž

Sklápěcí mechanismus je pro helmové noktovizory zásadní vlastnost. Většina přístrojů v sortimentu umožní přístroj odklopit nahoru tak, aby nepřekážel výhledu přes denní optiku nebo brýle, a sklopit zpátky na oko jedním pohybem hlavy nebo prstu.

Tento přechod mezi denním viděním a nočním viděním za pohybu je typický pro myslivecký přístup na posed za šera, pro airsoftové operace s přechodem mezi osvětlenými a tmavými zónami nebo pro terénní pohyb s proměnlivými světelnými podmínkami.

Při montáži na helmu se projeví každý gram. Zkontrolujte kompatibilitu ramene a shroudu, rozsah nastavení i sekundární lanko proti pádu.

Nejmodernější typy helem již mají přípravu pro upevnění noktovizoru přímo z výroby, k řadě jiných se dá adaptér dodatečně připevnit. Vždy je přitom nutné dbát na spolehlivost upevnění a snadnost ovládání při současné tuhosti v zaujaté pozici.

Vzhledem k ceně noktovizorů se i při jeho kvalitním upevnění doporučuje přivázat ho k helmě ještě kouskem paracordu. Netřeba se pak obávat např. situace, kdy se po pádu noktovizor uvolní a zmizí někde ve tmě.

Vyvážení helmy a pohodlí při nošení

Noktovizory posouvají těžiště helmy, která má tak nepříjemnou tendenci sklouzávat dopředu. Abychom tomu zabránili, upevňuje se často na zadní stranu helmy vhodné protizávaží.

Je mnoho možností, od jednoduchých pouzder s kousky olova až po pouzdra s náhradními bateriemi. Nabízejí se i bateriové sady určené současně jako protizávaží, to má však smysl zejména pro někoho, kdo používá noktovizor několik hodin denně několikrát za týden.

Pro delší nošení správně nastavte helmu a případné protizávaží, aby sestava nestahovala hlavu dopředu. Při porovnávání proto posuzujte nejen obraz, ale také celkovou hmotnost, těžiště a možnosti nastavení.

Digitální a analogové noční vidění

Analogové noční vidění zesiluje dostupné světlo pomocí obrazového zesilovače, digitální model používá snímač a displej. Digitál může nabídnout záznam nebo denní režim, současně však může mít zpoždění obrazu.

Digitální noktovizor

Digitální noktovizory pracují na principu CMOS senzoru podpořeného infračerveným iluminátorem. Obraz senzoru se zobrazí na interním displeji a uživatel ho sleduje přes okulár.

Výsledný obraz je pixelovaný, u levnějších modelů s nižším rozlišením, vždy závislý na aktivním osvícení scény iluminátorem. Bez infračerveného přísvitu digitální přístroj nevidí.

Výhodou je výrazně nižší cena, mechanická odolnost (žádná citlivá trubice), možnost záznamu a odolonost vůči náhlému přímému osvícení silným světlem.

Digitální zpracování dat přináší výrobcům řadu možností, jak relativně snadno přidávat různé funkce. Data tak lze např. zaznamenávat na SD kartu, propojit s údaji GPS nebo přenášet přes wi-fi do mobilního telefonu.

Trubicový noktovizor Gen2+

Trubicové přístroje Gen2+ používají fyzikálně odlišnou technologii: světelné fotony vstoupí do fotokatódy, uvolní elektrony, ty projdou mikrokanalovou destičkou (MCP), která je vynásobí, a dopadnou na fosforové stínítko, kde vytvoří zelený obraz.

Celý proces probíhá analogově bez displeje. Gen2+ (enhanced Gen2) označuje vylepšenou verzi fotokatody a MCP, která má delší životnost a vyšší citlivost než základní Gen2.

Klíčová vlastnost trubicových přístrojů je schopnost pracovat při velmi nízkém osvětlení - hvězdné nebo měsíční světlo bez aktivního IR iluminátoru stačí pro orientaci a identifikaci cíle do vzdálenosti stovek metrů.

Absence aktivního iluminátoru znamená, že přístroj nevysílá žádné záření, které by mohl detekovat jiný NV přístroj.

Citlivost na silné světlo

Trubicové přístroje jsou citlivé na přímé osvícení silným zdrojem světla: náhlý přísvit svítilny nebo reflektor vozu může dočasně oslepit obraz nebo při extrémní intenzitě poškodit trubici.

Moderní Gen2+ trubice mají integrované automatické clonění (GATING), které tento problém do velké míry eliminuje, ale osvícení z blízka je třeba i tak minimalizovat.

Jasné světlo může některé technologie dočasně oslnit nebo poškodit, jiné mají ochranné obvody. Konkrétní odolnost ověřte v návodu a objektiv zbytečně nevystavujte slunci.

Monokulár nebo binokulár

Monokulární noktovizor pokrývá jedno oko a druhé zůstane volné. To přináší zachování přirozeného periferního vidění druhým okem a rychlejší adaptaci na světlé prostředí po sundání přístroje, protože neadaptované oko je připraveno okamžitě.

Monokulár je lehčí, kompaktnější a cenově dostupnější. Nevýhodou je možná únava oka při delším nošení a zhoršené vnímání hloubky a vzdálenosti při pohybu v terénu, kde oba přístroje zobrazují různý kontrast.

Binokulární noktovizor pokrývá obě oči. Výsledný obraz vnímá mozek kompletně a přirozeně, hloubkové vnímání je zachováno, únava oka při dlouhém nošení je výrazně nižší.

Binokulár je těžší a nákladnější, ale pro delší noční pohyb v terénu, dohled nebo práci vyžadující přesné odhadování vzdáleností je binokulár komfortnější volba.

Pro airsoft, kde se noktovizor nosí krátkodobě při nočních operacích, postačí monokulár; pro myslivecký přístup v délce hodin nebo pro noční orientaci v náročném terénu se výhoda binokulárního vidění projeví.

PVS-14 a další formáty

PVS-14 je označení pro standardizovaný formát vojenského monokulárního noktovizoru, původem z výzbroje americké armády, dnes de facto globální standard pro trubicové noktovizory.

Formát PVS-14 definuje tvar a rozměry těla přístroje a standardizuje sadu adaptérů pro montáž: přístroj jde nasadit na helmu přes J-arm, nosit v čelním rámu na hlavě, nebo v případě některých provedení použít jako klip-on přístroj montovaný před denní optiku pro noční pozorování bez změny zaměřovače.

Tato versatilita dělá z PVS-14 formátu nejpoužívanější a nejdostupnější trubicový noktovizor na civilním trhu bez ohledu na výrobce.

PVS-7 je starší formát binokulárního noktovizoru s dvěma tubusy pro obě oči a pevně nastavenou mezipupilovou vzdáleností. Přístroje PVS-7 jsou levnější než ekvivalentní binokulární systémy s nezávislým nastavením každého oka, ale nastavení IPD je pevné a nemusí sedět každému uživateli stejně dobře.

PVS-40 je označení pro vysoce výkonné binokulární provedení s lepší optikou a delším dosahm, vhodné tam, kde záleží na maximálním výkonu za každých světelných podmínek.

IR přísvit u helmového noktovizoru

Infračervený přísvit pomůže digitálnímu nebo analogovému systému ve velmi tmavém prostředí, ale jeho záření mohou zachytit jiné přístroje nočního vidění. Vestavěný přísvit navíc zvyšuje spotřebu.

Sledujte možnost regulace a nepovažujte aktivní IR osvětlení za neviditelné pro ostatní hráče.

Máme samozřejmě na mysli přisvětlení v IR pásmu, ať již IR svítilnou nebo laserem. Nositeli optiky nočního vidění umožňuje vidět více podrobností tam, kam je IR zdroj namířen.

Jeho použití je vhodné zejména u digitálních noktovizorů. Důležitá je kompatibilita přisvětlení a noktovizoru s ohledem na použitou vlnovou délku přísvitu.

Infračervené přísvity jsou zařízení vytvořeny pro potřeby práce s nočním viděním v obzvláště náročných podmínkách - za velmi slabého osvětlení nebo v úplné tmě.

Konstrukce IR přísvitu vychází ze systému LED diod nebo laseru, které vydávají infračervené světlo s vlnovou délkou 850nm - 980nm, které je neviditelné pouhým okem, což zaručuje diskrétní, nezaznamenatelné použití v terénu.

IR přísvity v závislosti na modelu jsou kompatibilní s noktovizory 1., 2. a 3. generace a také s digitálními noktovizory.

Ochrana objektivu

Další věcí, která stojí za úvahu, je doplňková ochrana objektivu. Jedná se v zásadě o bezpečnostní čočku umístěnou na přední straně optiky, která slouží k absorpci nárazů, které by jinak mohly rozbít čočku objektivu, což by vyřadilo noktovizor z provozu.

Tato ochranná čočka může též podporovat zaostření nebo sloužit jako filtr světla.

Krytka, správné vypnutí a bezpečné uložení chrání citlivou optiku a obrazový systém.

Napájení a údržba

Baterie vybírejte podle návodu a před noční akcí mějte připravenou nabitou nebo novou zálohu. Chlad může zkrátit výdrž a dlouhodobě vložené články mohou vytéct.

Přístroj skladujte suchý, bez baterií, pokud to výrobce doporučuje, a s chráněnými čočkami.

Přístroj vždy nejprve vyzkoušejte v bezpečném prostoru a nepoužívejte jej při řízení vozidla.

Využití nočního vidění na helmě

Airsoft a milsim

V airsoftu jsou helmové noktovizory klíčové vybavení pro noční milsim hry. Digitální noktovizory v nižší cenové třídě nabídnou funkční noční vidění za přijatelnou investici pro rekreační airsoftové hráče.

Trubicové přístroje Gen2+ jsou volbou náročnějších hráčů, kteří chtějí autentické vybavení srovnatelné s profesionálním provozem.

Helmový noktovizor v kombinaci s dalším vybavením pro noční operaci, jako jsou taktická sluchátka nebo noční zaměřovač na replice, tvoří kompletní sestavu pro noční hru na nejvyšší úrovni.

Myslivost a pohyb v přírodě

Pro myslivce je helmový noktovizor praktický při nočním přístupu na posed nebo při pohybu po revíru za šera bez svítilny, která by zvěř plašila.

Orientace v lese za bezmesíčné noci s noktovizorem na helmě je bezpečnější a rychlejší než pohyb naslepo nebo se svítilnou.

Profesionální a outdoorové použití

Pro záchranáře, jeskyňáře a profesionální pracovníky v polních podmínkách poskytuje helmový noktovizor situační přehled bez obsazení rukou.

Noktovizory jsou určeny k profesionálními použití v policii, armádě a jiných uniformovaných službách, ve státních bezpečnostních orgánech, ale mohou je využít také individuální, hobby uživatelé - myslivci, jeskyňáři, vyznavači nočního airsoftu či paintballu.

Noktovizory v podobě brýlí, binokulárních a monokulárních dalekohledů umožňují zaměřit cíl již zdálky a bezpečně se pohybovat za úplné tmy.

Generace nočního vidění

Noční vidění se dělí na generace podle úrovně použité technologie:

• Noční vidění generace 1 (Gen 1) - základní modely, vhodné pro rekreační použití, airsoft nebo základní pozorování.
• Noční vidění generace 2 (Gen 2) - pokročilejší technologie s vyšším rozlišením, delším dosahem a lepší citlivostí.
• Noční vidění Gen2+ - vylepšená verze fotokatody a MCP, která má delší životnost a vyšší citlivost než základní Gen2.
• Noční vidění generace 3 (Gen 3) - profesionální úroveň s vynikající kvalitou obrazu, využívaná armádou a speciálními jednotkami.

Ve třetí generaci dosáhlo zesílení světla koeficientu až 50000 při současném snížení energetické náročnosti. Bylo toho dosaženo použitím GaAs fotokatody a řadou dalších technologických opatření pro zvýšení životnosti.

V poslední době se zavádí pojem Gen 3+, poskytující lepší vlastnosti při rychlých změnách vnějšího osvětlení.

Jak vybrat zařízení na helmu

U funkčního modelu porovnejte způsob zesílení obrazu, přísvit, zorné pole, ostření, napájení, hmotnost a kompatibilní montáž.

Zorné pole, minimální ostřicí vzdálenost a možnost dioptrické korekce rozhodují o pohodlí více než maximální digitální zvětšení. Pro pohyb je důležitý přirozený obraz bez výrazného zpoždění.

Důležitým výsledkem technického a technologického pokroku v poslední době je dramatický pokles cen noktovizorů. Současně je na trhu veliký počet přístrojů různých schopností i cen.

Základní, zdánlivě banální otázka při výběru vhodného přístroje přitom zní, zda vůbec nějaký skutečně potřebujeme. Odpovíme-li si kladně, čekají nás dvě další důležité otázky:

1. K čemu budeme noktovizor používat? Při lovu, turistice, pro taktické účely? Odpověď na tuto otázku pomůže určit druh přístroje.
2. Jakou nejvyšší cenu jsme ochotni zaplatit? Cenové rozpětí je přitom značné.

Dražší přístroje obvykle nabídnou lepší parametry, takže pomaleji morálně zestárnou, a rovněž se kvalita odrazí na jejich životnosti.

Přístroje pro vojenské použití jsou dražší než obdobné civilní, protože jsou odolnější v náročných podmínkách.

Při porovnávání nehleďte pouze na deklarovaný dosah. Důležitá je kvalita obrazu v reálném světle, ergonomie ovládání, servis a účel použití.

Nejčastější chyby při výběru

• Záměna atrapy za funkční přístroj.
• Výběr podle vzhledu bez ověření principu fungování.
• Ignorování kompatibility přístroje, montáže, helmy a shroudu.
• Podcenění hmotnosti a posunu těžiště dopředu.
• Volba digitálního modelu bez zohlednění závislosti na IR přísvitu.
• Spoléhání pouze na deklarovaný dosah.
• Používání aktivního IR přísvitu bez zohlednění jeho detekovatelnosti jiným noktovizorem.
• Vystavení optiky silnému světlu nebo přímému slunci.
• Chybějící záložní baterie před noční akcí.
• Uložení přístroje s bateriemi po delší dobu.

Praktická kontrola před použitím

Před nasazením ověřte, zda je helma správně dotažená, montáž pevně zajištěná a sekundární lanko připojené. Zkontrolujte také, zda se přístroj bez odporu sklápí před oko a odklápí do horní polohy.

Ověřte zaostření, nastavení okuláru, stav čoček, napájení a případnou regulaci IR přísvitu. Baterie vybírejte podle návodu a před noční akcí mějte připravenou nabitou nebo novou zálohu.

Funkční NVG je specializovaná optika, zatímco maketa je vzhledový doplněk. Správná volba začíná jasným rozlišením těchto dvou kategorií.
