Anglické kolo tvarovací je válcovací průtažný stroj určený k výrobě vypouklých plechových profilů, a to konkávních i konvexních. Používá se především v autokarosárnách a klempírnách při zhotovování částí blatníků, dveří, střech a kapot.
Plech se tvaruje vyválcováním a protažením mezi horním rovným kolem a spodní tvarovací rolnou s kulatým profilem. Manuální nastavování přítlaku, výměnné spodní rolny a velká pracovní hloubka umožňují zpracovávat různé plechové díly i při práci jediného operátora.
K čemu se anglické kolo používá
Válcovací průtažný stroj „ANGLICKÉ KOLO“ se používá v autokarosárnách a v klempírnách pro zhotovování vypouklých (konkávních i konvexních) plechových profilů. Autokarosářský a klempířský válcovací průtažný stroj slouží pro zhotovování vypouklých (konkávních i konvexních) plechových profilů vyválcováním / protažením plechu do příslušného oblého tvaru.
Takto se zhotovují např. části blatníků, dveří, střech, kapot atd. Uplatní se např. v autokarosárnách při renovací automobilů - veteránů, ale je vhodný i pro nasazení v běžných klempírnách, na staveništích apod.
Princip tvarování plechu
Vrchní válcovací kolo je rovné, spodní má kulatý profil a plech tvaruje. Plech prochází mezi horním kolem a zvolenou spodní tvarovací rolnou, přičemž přítlak určuje míru tváření.
Spodní tvarovací rolny lze zvolit v různém tvaru a kvalitě, nastavení těchto rolen se provádí pomocí nožního klikového mechanismu. Manuální nastavování přítlaku umožňuje přizpůsobit práci konkrétnímu materiálu a požadovanému oblému tvaru.

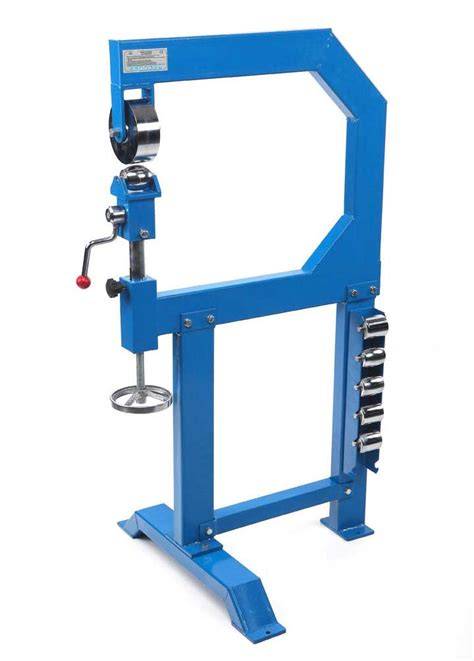

Konstrukce a hlavní vlastnosti
- Profesionální konstrukce: Robustní a stabilní design, vhodný pro náročné podmínky v autokarosárnách a klempírnách.
- Flexibilní tvarování: Možnost výroby jak konkávních, tak konvexních plechových profilů.
- Jednoduché ovládání: Manuální nastavování přítlaku a nožní klikový mechanismus pro snadné a rychlé přizpůsobení.
- Jednoduchá obsluha: Navržen pro práci jedním operátorem, což zvyšuje efektivitu.
- Široká pracovní hloubka: Hloubka vložení až 711 mm pro zpracování různých plechových dílů.
- Diverzifikované tvarovací možnosti: Sedm různých spodních tvarovacích rolen pro variabilní průměry.
- Stabilní ocelový stojan s úchyty na spodní tvarovací rolny.
- Provozní spolehlivost.
Válcovací stroj se vyznačuje velkou hloubkou vložení, která dosahuje až 711 mm, což zaručuje široké spektrum využití a snadnou manipulaci i pro jednoho pracovníka. Stabilní ocelový stojan s úchyty na spodní tvarovací rolny zajišťuje bezpečnost a jednoduchost během provozu.
Výměnné spodní tvarovací rolny
Uživatelé mají k dispozici sedm různých spodních tvarovacích rolen, které umožňují vyválení plechu do různých průměrů: od 6,35 mm (1/4“) po 304,8 mm (12“). Tvarování je tak flexibilní a přizpůsobitelné pro různé potřeby.
| Průměr tvarovací rolny | Hodnota |
|---|---|
| Spodní tvarovací rolna | 6,35 mm (1/4“) |
| Spodní tvarovací rolna | 50,8 mm (2“) |
| Spodní tvarovací rolna | 76,2 mm (3“) |
| Spodní tvarovací rolna | 101,6 mm (4“) |
| Spodní tvarovací rolna | 152,4 mm (6“) |
| Spodní tvarovací rolna | 203,2 mm (8“) |
| Spodní tvarovací rolna | 304,8 mm (12“) |
U některých provedení je uvedeno šest vyměnitelných čelistí (spodní kola): spodní kolo Ø13 / 3" (76,2) / 4"(101) / 6"(152,4) / 8"(203,2) / 12" (304,8) mm. Rozdílný počet uvedených rolen souvisí s konkrétním provedením stroje.
Zpracovávané materiály a maximální tloušťka
Díky manuálnímu nastavení přítlaku můžete jednoduše formovat ocelové plechy o tloušťce až 1,6 mm a hliníkové plechy do tloušťky 2 mm. Tvarovat lze ocelové plechy do tloušťky cca 1,5 mm.
| Materiál | Maximální tloušťka plechu |
|---|---|
| Ocelové plechy | až 1,6 mm |
| Ocelové plechy | cca 1,5 mm |
| Hliníkové plechy | do tloušťky 2 mm |
Pro konkrétní práci je nutné vycházet z parametrů daného provedení stroje, protože u jednotlivých variant se maximální tloušťka ocelového plechu liší.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Maximální tloušťka plechu | 1,6 mm (ocelový plech), 2 mm (hliníkový plech) |
| Pracovní hloubka | až 711 mm |
| Pracovní hloubka vložení | cca 710 mm |
| Průměr horního válce | 203 mm |
| Materiál konstrukce | Ocelový stojan |
| Rozměry | 940 x 836 x 220 mm |
| Hmotnost | 104,2 kg |
Technická data provedení s dosahem 690 mm
| Parametr | Hodnota |
|---|---|
| Dosah | 690 mm |
| Celkové rozměry | 950 x 680 x 1500 mm |
| Max. tloušťka plechu | 1,5 mm |
| Průměr horního kola | 200 mm |
| Šířka horního kola | 51 mm |
| Čistá hmotnost | 100 kg |
| Hrubá hmotnost | 125 kg |
| Šířka balení | 1,050 mm |
| Délka balení | 1,050 mm |
| Výška balení | 320 mm |
U provedení HOLZMANN RSM690-15 je uvedena pracovní hloubka vložení cca 690 mm, maximální tloušťka plechu 1,5 mm, průměr horního válce 200 mm, rozměry 1050 x 1050 x 320 mm a hmotnost 100 kg.
Výhody anglického kola
- Všestranné využití: Stroj umožňuje tvarovat jak ocelové, tak hliníkové plechy, což z něj činí ideální nástroj pro různé aplikace v autokarosářských a klempířských dílnách.
- Jednoduchá obsluha: Díky manuálnímu nastavování přítlaku a intuitivnímu nožnímu mechanismu je obsluha stroje snadná a efektivní, což umožňuje rychlou práci i pro jednoho operátora.
- Variabilita tvarů: S možností výběru ze sedmi různých spodních tvarovacích rolen můžete dosáhnout různých průměrů a tvarů, což přizpůsobuje stroj specifickým potřebám vašich projektů.
- Robustní konstrukce: Stabilní ocelový stojan a kvalitní materiály zaručují vysokou spolehlivost a dlouhou životnost stroje, což snižuje náklady na údržbu a opravy.
- Široká pracovní hloubka: S pracovní hloubkou až 711 mm můžete snadno zpracovávat větší plechové díly, což rozšiřuje možnosti použití stroje v různých oborech.
Válcovací průtažný stroj představuje klíčový nástroj v autokarosárnách a klempírnách, ideální pro výrobu vypouklých plechových profilů, a to jak konkávních, tak konvexních. Tento profesionální stroj je navržen tak, aby usnadnil zhotovování různých plechových komponentů, jako jsou blatníky, dveře, střechy a kapoty vozidel.
Kvalitní materiály a precizní zpracování zaručují dlouhou životnost a minimální údržbu. Stroj je stabilně umístěn na ocelovém stojanu, který obsahuje úchyty pro spodní tvarovací rolny, což zajišťuje bezpečnost a jednoduchost během provozu.
Jak používat anglický váleček a váleček na řezání korálků - Výroba plechů - Eastwood
Rozdíl mezi dílenským a stolním provedením
Kromě stojanového válcovacího průtažného stroje existuje také kompaktní protahovací stroj pro montáž na stůl. Toto provedení má ocelový rám a je určeno pro menší plechové díly.
Stolní provedení obsahuje pět výměnných kol. Výměnné válečky mají rozměry 25 / 0,5" (12,7 mm) / 1" (25,4 mm) / 2 (50,8 mm) / 3" (76,2) / 5" (127).
| Parametr stolního provedení | Hodnota |
|---|---|
| Rozměr horního kola | Ø 49 x 25 mm |
| Maximální tloušťka plechu | 1,2 mm |
| Vyložení | 191 mm |
| Instalační rozměry | 347 x 102 x 335 mm |
| Hmotnost | 9,70 kg |
| Rozměry balení | 370 x 405 x 70 mm |
Stolní provedení je kompaktní a má menší pracovní dosah i nižší maximální tloušťku plechu než stojanový stroj. Stojanové provedení nabízí pracovní hloubku přibližně 690 až 711 mm a je vhodné pro větší plechové díly, zatímco stolní varianta je určena pro menší dílenské práce.
Pracovní použití
Anglické kolo je určeno především pro autokarosářské a klempířské dílny. Využít ho lze při renovaci automobilů, zejména veteránů, při výrobě karosářských panelů i při běžném zpracování plechu.
Vhodný je také pro použití na staveništích a dalších místech, kde je třeba zpracovat plechové materiály. Velká pracovní hloubka umožňuje zpracovávat různé plechové díly a konstrukce je navržena tak, aby se strojem snadno pracoval jediný člověk.
