Shimano společná objímka pro brzdy a řazení

Společnou objímkou lze propojit brzdovou páku a řadicí páčku pouze tehdy, pokud jsou oba komponenty určeny pro stejný systém uchycení, například Shimano I-Spec nebo konkrétní adaptér typu Matchmaker. Bez znalosti přesného typu brzd a řazení nelze kompatibilitu spolehlivě určit.

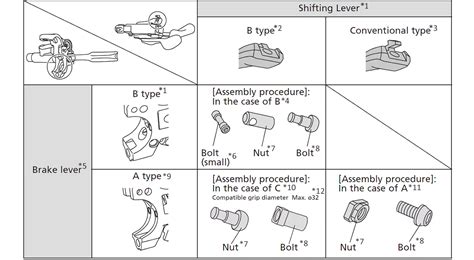

Ne každá kombinace brzdové páky a řazení Shimano umožňuje montáž na jednu objímku. U některých brzd je objímka na páce spojena čepem, nikoli imbusem, takže ji nelze jednoduše demontovat a nahradit společným držákem. U řazení i brzd proto musí být použit odpovídající typ páky nebo speciální adaptér.

Jaké systémy společné objímky existují

Něco jde dát na společnou objímku, je však třeba mít páčky k tomu určené. Třeba u XT to jde. Bez typu brzd a řazení ne.

U komponentů Shimano se používají různé generace systému I-Spec, které nejsou navzájem automaticky kompatibilní. Samotné označení Shimano, XT nebo XTR proto k výběru správné objímky nestačí.

• I-Spec - starší systém propojení brzdové páky s řazením Shimano.
• I-Spec II - další konstrukční generace s odlišným uchycením.
• I-Spec EV - novější systém používaný u mnoha řadicích páček s 12 rychlostmi z řad Deore, XT a XTR.
• Matchmaker - označení používané především u některých kombinací brzd a řazení jiných výrobců, například SRAM nebo Formula.

Shimano XT a společná objímka

U řazení Shimano XT lze společné uchycení použít, pokud jde o páčku určenou pro příslušný systém. Originální Shimano XT Matchmaker proto není univerzální držák pro libovolné brzdy a řazení.

Řešil někdo kombinaci aktuálních XT brzd BR-M785 a XTR řazení SL-M970 (devítkový, o generaci starší)?

Já mám 785 brzdy na 970 řazení. Použil jsem ty držáky které prodává shimano na 785 řazení, a trochu je upravil. Svůj účel to splňuje.

U této kombinace nemusí jít o přímou kompatibilitu bez úprav. Použitý držák může vyžadovat přizpůsobení původního krytu řazení nebo samotné vodicí části.

No je to drahé, asi si to moc lidí nekoupí, takže nějaké objednám.

Kombinace XT brzd BR-M785 a staršího řazení

Prosím jde nějak spojit nová XT brzda 785 a staré XT řazení 770? Na kolik by to tak vyšlo pokud to jde?

Já mám 785 brzdy na 970 řazení. Použil jsem ty držáky které prodává Shimano na 785 řazení, a trochu je upravil. Svůj účel to splňuje.

Nemám. Mám to zatím hotový jen na levý straně, protože tam jsem původní ulomil a řešit to musel urgentně. K druhý jsem se nedostal, až to budu dělat nafotím.

Ale v principu jsem vzal ten hliníkovej stříbrnej kus z tohodle a na spodku mu ubrousil jednu polovinu z tý kolejnice. Tím že tou druhou kolejnicí to pořád přiléhá, tak i díky tomu se to nemůže otáčet.

Foto napoví asi více, ale to je otázka dalších 2-3 týdnů než se k tomu dostanu.

Úpravy držáku řazení XTR SL-M970

Dneska se mi podařilo ulomit držák řazení přesmyku na XTR 970. Celkem by se mi hodila info, jestli tam místo původního držáku dostanu ten z 980, i-spec z 980, nebo ještě lépe i-spec z XT - 780?

No odpovím si sám - držák z 980 tam jde, ale je třeba drobné úpravy na původní krytce řazení - viz hezký popis s fotodokumentací.

Mě čeká spíš zjištění co udělat pro to dostat tam i-spec z 780, který snad budu mít.

U starších řadicích páček proto může být řešením výměna držáku nebo mechanická úprava. Taková úprava ale není totéž jako oficiální přímá kompatibilita a je nutné ověřit, zda držák po montáži pevně sedí a nemůže se otáčet.

Shimano a Hope: nejsou to stejné objímky

Takže Hope má stejnou objímku jako Shimano brzdy?

Hope je snad na brzdy Hope, takže na XT fakt ne. Na tuhle kombinaci existuje originál Shimano XT Matchmaker.

Objímka určená pro brzdové páky Hope proto není automaticky použitelná s brzdami Shimano XT. Rozhodující není pouze podobný vzhled držáku, ale přesný tvar styčné plochy, poloha čepu nebo šroubu a konstrukce příslušné brzdové páky.

Shimano XT řazení a Formula RX

Čím prosím spojím XT řazení s pákama Formula RX? Bez ukazatele zařazení? Úplně v tom plavu.

Nedávno jsem to řešil, myslím, že může použít adaptér na Shimano-Sram a pak matchmaker pro Formula RX na Sram.

U kombinace Shimano XT řazení a brzdových pák Formula RX tedy může být potřeba použít dvě navazující řešení: adaptér mezi systémem Shimano a SRAM a následně Matchmaker určený pro Formula RX a SRAM.

Nemáš k tomu odkaz nebo kde se to dá koupit?

Shimano Saint M820 a SRAM X0

Kombinace brzd Shimano Saint M820 + SRAM X-0 existuje Matchmaker, nebo budu muset vyrobit?

Existuje, mám tu případně i volný pár. V Evropě většinou nejsou moc dostupné a je potřeba objednávat z USA.

U této kombinace tedy speciální řešení existuje, ale dostupnost nemusí být běžná. Nestačí však objednat libovolný Matchmaker, protože musí odpovídat konkrétní brzdové páce Shimano Saint M820 a řazení SRAM X-0.

Shimano Zee a SRAM X0

Ahoj. Už jsem hledal všude. Prosím tě, mohl bys mi prosím poradit? Zee brzdy a Sram XO řazení. Matchmaker existuje? Nikde nic. Jen něco v UK. A nejsem si jistej, jestli je to OK.

Netuším, já řešil všechny případy, více typů brzd včetně těch Shiman, pouze pro SRAM řazení. Shimano řazení nepoužívám.

U kombinace Shimano Zee a SRAM X0 je proto nutné hledat držák podle obou konkrétních komponentů. Řešení určené pro Shimano Saint M820 nelze bez dalšího považovat za vhodné pro Shimano Zee.

Shimano SLX SL-M670 a brzdy BR-M675

Ahoj, poprosím o radu, mám řazení SLX SL-M670 a brzdy BR-M675, na Kupkole píší, že by to mohlo jít spojit adaptérem. Musím koupit toto? Nebo to lze vyřešit i jinou variantou?

Dumám nad stejnou věcí, z toho odkazu mám jen ty hliníkové držáky, zůstaly mi z XT. Ten asi samostatně na řazení nepůjde. Takže dokoupit co? Namontovat jak? Kdyby někdo věděl.

U této kombinace proto samotné hliníkové držáky nemusejí stačit. Je potřeba ověřit, zda jde o kompletní adaptér pro daný typ brzdové páky a řazení, nebo pouze o jednu část systému.

Shimano XT brzdy a SRAM X9

Potřeboval bych prosím radu, existuje společná objímka na XT brzdy a řazení X9? Děkuju za případné odkazy.

Ta cena je masakr za takovou chujovinku. Nezbyla někomu po tuningu objímka na levé XT SL-M770? Kdyby byla, tak ji rád koupím, klidně i pár.

U kombinace XT a SRAM X9 je třeba hledat konkrétní adaptér nebo Matchmaker určený pro příslušnou generaci řazení X9 a konkrétní model brzd XT. Společná objímka Shimano určená pro jednu generaci XT nemusí pasovat na SRAM X9.

Magura Shiftmix 4 pro Shimano I-Spec EV

Nová upínací objímka Shiftmix 4 spojuje řadicí páku Shimano I-Spec EV a brzdovou páku MAGURA do jedné objímky. Výsledkem je mimořádně elegantní vzhled.

Model I-Spec EV je nejnovější systém integrace řadicí a brzdové páky od společnosti Shimano, který se používá u mnoha typů řadicích páček s 12 rychlostmi z řad Deore, XT a XTR.

Specifikace: Pro řadicí páčku se Shimano I-Spec EV. Pravá. Černá. Obsah balení: 1 ks.

U tohoto typu držáku je zásadní označení I-Spec EV. Nejde o univerzální objímku pro všechny starší modely Shimano XT, XTR nebo SLX.

Proč některé společné objímky zhoršují polohu řazení

Nedávno jsem přešel na Shimano a rovnou řešil společnou objímku jako jsem vždy vozil a rovnou dvoje kupoval. Bez ní jsem si myslel, že se mi to na řídítka ani nevejde, s The One, Elixiry R se nevešlo.

Tak jsem pořídil a zjistil, že je dost divná. Problém je v tom, že řazení je pak znatelně dále od řídítek, což není nic pro moje krátké prsty. Pro mě tedy nepoužitelné.

A nakonec jsem zjistil, že Shimano brzdy SLX díky hodně krátké páce od místa uchycení na řídítkách jsou jediné brzdy, kdy se mi to vejde bez společné objímky a i to současně vychází perfektně, nastavení vzdálenosti řazení i pák od gripů, i bez společné objímky.

Společná objímka tedy nemusí být vždy ergonomicky výhodnější. Rozhoduje nejen možnost montáže, ale také vzdálenost řadicí páčky od gripu, poloha brzdové páky a prostor na řídítkách.

Jak ověřit kompatibilitu před montáží

1. Zjistit přesný model brzdy. Nestačí označení řady, například XT, SLX nebo Zee.
2. Zjistit přesný model řazení. Důležitá je také generace a počet rychlostí.
3. Určit systém uchycení. Ověřte, zda jde o Shimano I-Spec, I-Spec II, I-Spec EV, SRAM Matchmaker nebo jiný adaptér.
4. Prověřit stranu montáže. Některé držáky jsou určeny pouze pro pravou nebo levou stranu.
5. Ověřit, co obsahuje balení. Samostatný hliníkový držák nemusí obsahovat všechny potřebné díly.
6. Posoudit polohu páček. I mechanicky kompatibilní objímka může umístit řazení příliš daleko od řídítek.
7. Po montáži zkontrolovat pevnost. Držák se nesmí otáčet a ovládací páčky musí zůstat bezpečně dostupné.

Bez typu brzd a řazení nelze správnou společnou objímku určit. U kombinací různých výrobců je nutné hledat přesný adaptér, nikoli pouze objímku, která má podobný tvar nebo stejný název systému.
