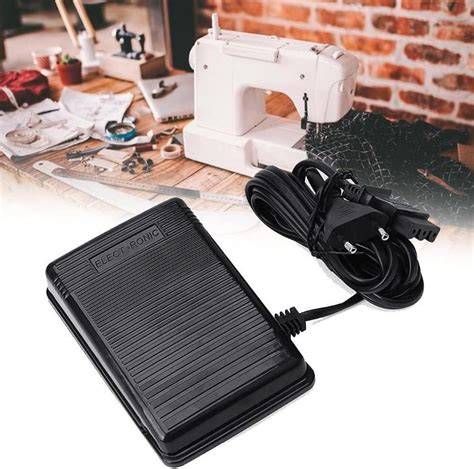

Pedál šicího stroje Singer slouží jako plynulý regulátor otáček motoru, nikoli pouze jako obyčejný vypínač. U starších typů může být regulace řešena uhlíkovými tabletami nebo tlakově proměnnými odpory, zatímco u novějších elektronických strojů může být použit jiný typ ovládání.
U šicího stroje Singer Heavy Duty 4423 je před připojením náhradního pedálu nutné ověřit údaje na typovém štítku a správný typ konektoru, protože napětí a zapojení se nemají určovat pouze podle vzhledu zásuvky. Bez odpovídajícího pedálu není bezpečné připojovat motor přímo k síti ani zkoušet neznámé kontakty pod napětím.
Jak zjistit napájení šicího stroje Singer
Řekl bych že na spodní straně, nebo někde zezadu bude štítek, koukněte. Než ho pořídím, chtěl bych vědět, jestli je vůbec/nebo z jaké části života schopny.
Nejdůležitější údaje jsou uvedené na typovém štítku stroje, obvykle na spodní nebo zadní straně. Z něj lze zjistit jmenovité napětí, frekvenci, příkon a případně další elektrické údaje, které jsou důležité pro volbu správného pedálu i bezpečné zkoušení.
Nejbezpečnější je nejprve ověřit, zda je motor mechanicky volný, a teprve potom kontrolovat elektrickou část. Pokud se ruční kolo nebo mechanismus pohybuje ztuha, může být problém v mechanice a připojení napájení by mohlo poškodit motor nebo regulátor.
Proč nelze motor jednoduše připojit přímo
Pedál omezuje výkon a otáčky motoru podle míry sešlápnutí. Přímé připojení motoru k síti by mohlo způsobit rozběh na plný výkon, což není vhodný způsob ověření funkčnosti stroje.
U starších šicích strojů se regulace často prováděla pomocí odporového pedálu. Jé to bylo u starého lucznika, taťka to jednou opravoval. Jestli si to dobře pamatuju, tak v těch válečkách jsou uhlíkové tabletky a přes páku se stlačujou a tak se mění jejich odpor.
U některých konstrukcí jsou ve šlapce uhlíkové tabletky nebo uhlíkové destičky, jejichž elektrický odpor se mění tlakem. Při malém sešlápnutí je odpor velký, motor se otáčí pomalu, a při větším sešlápnutí odpor klesá, takže motor dostává větší výkon.
Uhlíkový a odporový pedál
U typického staršího pedálu byly popsány tlakem proměnné odpory, jeden se mění z 400R(na volno) na 40R (po stačení těch koncových výstupků) a druhý z 550R na 50R (+/-).
Pedál jsem už složil, tak jen pro porovnání - nestlačený má 3,7K, skoro na maximum má tak 50R, úplně na max jen 5R (to se už odpory překlenují plíškem, co je na vrchní části pedálu).
| Stav pedálu | Naměřený odpor |
|---|---|
| Uvolněný pedál | 3,7K |
| Pedál téměř na maximum | 50R |
| Pedál úplně na maximum | 5R |
Hodnoty se mohou lišit podle konkrétního typu pedálu a jeho konstrukce. U některých pedálů se při úplném sešlápnutí odporová část přemosťuje kontaktem nebo plíškem, aby motor mohl dosáhnout vyšších otáček.
A kontroluj přemostění odporů kontaktem při plném sešlápnutí. Oproti originálu tu chybí mechanický zkrat při plném sešlápnutí pedálu, to by bylo nutné doplnit, pokud je to vůbec potřeba(?).
Nejčastější poruchy pedálu
Tohle jsem dostal na opravu, že to smrdí a šicí stroj zabírá až téměř naplno. Většinou praskne jeden, dva koutoučky a odpor se hrozně zvětší.
Typickým příznakem závady je zápach, nepravidelná regulace nebo to, že motor začne pracovat až při téměř úplném sešlápnutí pedálu. Vadné mohou být uhlíkové tabletky, kontakty, pružina, vodiče nebo odrušovací součástky.
Tak jsem ho našel, je to typ U118/1, - po otevření vidím skoro to samé, co je na fotce, + 1 odrušovací kondenzátor (100n/250V~X2 růžový a pěkně nafouklý, potvora ) a příslušný odpor na vývodech té dvojité cívky, ta má 2x1mH.
V pedálu může být také odrušovací kondenzátor a dvojitá cívka. Nafouklý, prasklý nebo jinak poškozený kondenzátor je důvodem k výměně, nikoli k dalšímu používání pedálu bez kontroly.
Oprava uhlíkových tablet
Stačí to rozebrat vyhodit prasklé a zase to bude fungovat. Uhlíky se možná někdy daly dokoupit.
Tak jsem nefunkční váleček rozebral, vysypal, složil, nic není prasklýho a stejně to nevede. Vzhledem k ceně náhradních dílů jsem rovnou objednal oba nový, kdo se v tom má popelit.
Samotné rozebrání a vyčištění proto nemusí závadu odstranit. I když nejsou na první pohled vidět praskliny, mohou být uhlíkové části opotřebované, znečištěné nebo elektricky přerušené.
Stare si schovej protoze z nich pak muzes pouzit uhlikove platky az se ti ty nove opotrebi. Vem si rukavice, jinak budes pekne cerny.
Postup při kontrole pedálu
- Odpojte šicí stroj od elektrické sítě.
- Ověřte, zda není poškozený přívodní kabel, konektor, kryt nebo mechanická páka pedálu.
- Zapamatujte si polohu pružiny a jednotlivých dílů před rozebráním.
- Zkontrolujte uhlíkové tabletky, kontakty, vodiče a případné známky přehřátí.
- Proměřte odpor pedálu v uvolněné poloze, při částečném sešlápnutí a při úplném sešlápnutí.
- Ověřte, zda při plném sešlápnutí správně funguje přemostění odporové části.
- Poškozené uhlíkové díly, pružinu, kabel nebo odrušovací součástky nahraďte odpovídajícími součástmi.
No doufám , že jsi si zapamatoval dobře polohu pružiny , jinak máš Rubikovku . V žádném případě neohýbej zvratnou páku !
Mechanické části pedálu musí po sestavení pracovat plynule a bez drhnutí. Zvratná páka se nemá ohýbat, protože její poloha určuje správný tlak na odporové části a správný návrat pedálu do klidové polohy.
Měření odporu multimetrem
Odpor se měří pouze na odpojeném pedálu, nikdy na zapojeném zařízení pod síťovým napětím. Naměřená hodnota by se měla při plynulém sešlapávání měnit plynule, bez náhlých výpadků a bez nekonečného odporu v místech, kde má být vodivé spojení.
Pokud odpor při pohybu pedálu skokově vypadává, výrazně kolísá nebo zůstává velmi vysoký, může být poškozená uhlíková náplň, kontakt nebo přívodní vodič. Pokud po úplném sešlápnutí nedojde k očekávanému přemostění, je nutné zkontrolovat mechanický kontakt a jeho nastavení.
Pedál s odporem v jednotkách kiloohmů při uvolnění a jednotkách ohmů při úplném sešlápnutí odpovídá principu odporové regulace, ale konkrétní hodnoty musí odpovídat danému typu pedálu a motoru.
Výměna pedálu u Singer Heavy Duty 4423
Ten pedál na zbozi.cz stojí cca. 300,- Kč. Přihlásit se k odběru odpovědí z této otázky:
U modelu Singer Heavy Duty 4423 nestačí vybírat pedál pouze podle značky nebo podle podobného vzhledu konektoru. Náhradní díl musí odpovídat konkrétnímu modelu, elektrickému zapojení, jmenovitému napětí a typu motoru.
Popis Určeno pro většinu aktuálně prodávaných elektronických šicích strojů. Singer 1+, 150 Futura, 1500 IZEK, 160 Experience, 160 Limited Edition, 160 Anniversary, 2009 Athena, 250 Futura, 3305, 3311, 3400, 350 Futura, 5400 Brilliance, 5400 New Style, 5500 Fashion Mate, 5560 Fashion Mate, 5625 Stylist II, 6160 Brilliance, 6180 Brilliance, 6199 Brilliance, 6660, 6669, 6680, 6699, 70, 7256 Fashion Mate, 7258 Stylist, 7285Q Patchwork, 7412, 7422, 7424, 7425, 7426, 7427, 7428, 7429, 7430, 7431, 7432, 7433, 7434, 7435, 7436 Ingenuity, 7437, 7438, 7439, 7440, 7441, 7442, 7442CL, 7443, 7444, 7445, 7446, 7447, 7448, 7449, 7450, 7451, 7452, 7453, 7454, 7455, 7456, 7457, 7458, 7459, 7460, 7461, 7462, 7463, 7464, 7469Q, 7470 Companion, 7470 Confidence, 7563, 8090, 8500Q, 8748 Heritage, 8763 Curvy, 8768 Heritage, 8770 Curvy, 8780 Curvy, 90S, 9910, 9920, 9940, 9970, CE-100 Futura, CE-150, CE-200, CE-250, CE-350, Diva 28, Experience 160, FQ4, Futura 5, Futura Quartet, One, S800, S900, SES1000, SES2000, SEQS6000, SEQS6700, SQ9970, Quantum DSX, Quantum DSX II, Quantum LE, Quantum XL1000, Quantum XL100, Quantum XL150, Quantum XL3400, Quantum XL5000, Quantum XL6000, SX100, XL400, XL420, XL550, XL580, C620L Ekvivalent: 074998, 081495, 087532, 385091, 388382, 3D-168A, 4C-333BL (4C333BL), 40117706, 416436101, 416436101S, 416510501, 416813801, 73081, 74998, 87532, JF-1000, YC-425, YC-485EC.
Tento seznam se vztahuje k uvedeným elektronickým šicím strojům a sám o sobě nepotvrzuje kompatibilitu s každým mechanickým nebo elektronickým modelem Singer. Před zapojením je nutné porovnat označení stroje, pedálu, konektoru a elektrické údaje.
Elektronické regulátory a náhrady
Možná by to šlo nahradit i tím triakem, ale nevím, co tam bylo za motor. U starších odporových pedálů se proto nedoporučuje nahrazovat původní regulaci bez znalosti typu motoru a celého zapojení.
U některých náhrad může být použito elektronické řízení pomocí tyristoru nebo triaku. Může ta šlapka podle zapojení vůbec fungovat když její napájení, zkratne tyristor, když sepne?
Môže - pri prechode nulou tyrystor vypne. Napätie sa začne zvätšovať, dosiahne potrebné napájacie nap.a tyristor opäť zopne. Riadi sa uhol otvárania, a ten bude vždy vätší, než min.napájacie napätie. Aspoň teda na prvý pohľad to funguje takto.
Schéma bude nejspíš v pořádku, když autor píše, že obvod postavil a funguje. Navíc tam výslovně zdůrazňuje, že se nemá napětí pro řídicí obvod vyhlazovat, takže to má vyzkoušené.
Oproti originálu tu chybí mechanický zkrat při plném sešlápnutí pedálu, to by bylo nutné doplnit, pokud je to vůbec potřeba(?). Je fakt, že regulátor neumožňuje motoru jet na plné otáčky, ale začne spínat, až sinusovka vystoupá do nějakých odhaduji (30-40)V.
Jak funguje regulátor malého motoru
U elektronické náhrady je nutné ověřit citlivost použitého tyristoru nebo triaku, způsob řízení fáze a kompatibilitu s motorem. Elektronický regulátor proto není univerzální náhradou za každý odporový pedál.
Bezpečnost při práci
Pedál šicího stroje pracuje se síťovým napětím a při poruše může být nebezpečný. Před otevřením, měřením odporu nebo výměnou součástek musí být stroj odpojený od zásuvky.
Odrušovací kondenzátor může zůstat nabitý i po odpojení zařízení. Kryt pedálu se nemá odstraňovat ani upravovat, pokud není jasné zapojení, stav izolace a způsob bezpečného vybití součástek.
Vadný pedál, který zapáchá, přehřívá se, jiskří nebo spouští motor téměř naplno, se nemá dál používat. V takovém případě je vhodnější odpovídající náhradní pedál nebo oprava osobou, která umí pracovat se síťovými obvody.
