Karbonový představec na kolo: výběr délky, sklonu, tuhosti a kompatibility

Karbonový představec na kolo může snížit hmotnost kokpitu, nabídnout vysokou tuhost a zlepšit vzhled silničního, gravelového nebo závodního kola. Při výběru však nestačí sledovat pouze materiál a počet gramů, protože délka, úhel, průměr řídítek, průměr sloupku vidlice a způsob vedení kabelů mají přímý vliv na posed, ovladatelnost i bezpečnost.

Pro běžného cyklistu je důležitější správná geometrie a kompatibilita než extrémně nízká hmotnost. Dlouhý představec může být vhodný pro určité závodní nastavení silničního nebo rychlého XC kola, zatímco na moderním MTB určeném do technického terénu může zhoršit práci s těžištěm a ovladatelnost.

Co karbonový představec ovlivňuje

Představec spojuje sloupek vidlice s řídítky a určuje jejich vzdálenost i výškové postavení vůči rámu. Jeho délka a sklon proto výrazně ovlivňují posed, rozložení hmotnosti mezi přední a zadní kolo a způsob, jakým kolo reaguje na pohyby řídítek.

Karbon u vážnějšího nasazení asi jedině od známých firem a předtím pročíst německé testy tuhosti. Gramy, délka, tuhost… vše jde proti sobě.

Karbonový představec může být velmi lehký, ale nízká hmotnost sama o sobě neříká, zda je vhodný pro konkrétního jezdce, řídítka a způsob použití. U komponentu, který přenáší síly mezi řídítky a vidlicí, je nutné dát přednost ověřené konstrukci, správné montáži a jasně uvedené kompatibilitě.

Karbon, hliník nebo kombinovaná konstrukce

Čistě karbonový představec

Čistě karbonový představec je určen především pro jezdce, kteří hledají nízkou hmotnost a tuhý silniční nebo závodní kokpit. V nabídce se objevují například karbonové představce Zipp SL Sprint Carbon v délce 120 mm, Giant Contact SLR AeroLight v délce 110 mm a hmotnosti 133 g, Vision Metron Carbon Stem v délce 120 mm a úhlu ±6° nebo MCFK s délkou 100 mm, sklonem -17° a hmotností 88 g.

Mezi další uvedené karbonové varianty patří FSA OS-99 CSI s délkou 100 mm a úhlem +/-6°, ZIPP SL Speed Carbon Ti s délkou 100 mm a úhlem +-6°, SYNSROS XR 1.0 carbon s úhlem +-10° a délkou 80 mm nebo Tiger Most Ultra Carbon HM 3K aero s délkou 13 cm.

Hliníkový představec s karbonovými prvky

Karbon nemusí tvořit celý představec. FSA K-Force OS-99 CSI používá materiál: kovaná alu slitina potažená UD karbonem. Další varianta je popsaná jako top MTB představec 3D kovaný a CNC obráběný z Al 2014, zesílený karbon CSI technologií, s Carbon/Ti víčkem, Ti šrouby, 31,8 objímkou, úhlem +/- 12 stupňů a hmotností 123 g při délce 80 mm.

Taková konstrukce může spojovat vlastnosti kovového těla s karbonovým povrchem nebo výztuží. Pro rozhodování je proto důležité číst technický popis celého výrobku a nezaměňovat karbonové prvky s kompletně karbonovým představcem.

Nejdůležitější parametry při výběru

Jak zvolit správnou délku

Délka představce se volí podle celkové geometrie kola, délky horní rámové trubky, hodnoty reach, šířky řídítek, výšky posedu a účelu kola. Samotné číslo na představci proto nelze posuzovat izolovaně.

U silničního kola může delší představec pomoci dosáhnout nataženější a aerodynamičtější pozice. U rychlého XC kola může být delší představec součástí závodního nastavení, pokud odpovídá rámu a jezdci. U moderního trailového, all-mountain nebo enduro kola však příliš dlouhý představec obvykle zhoršuje ovládání v technických pasážích.

Btw dlouhej představec nedává logiku vubec v ničem. Je to jen nutné zlo když už nejde jinak.

Toto tvrzení však nelze vztáhnout na všechna kola bez rozdílu. U staršího MTB určeného do lehkého terénu typu polňačky, cyklostezky a lesní cesty se může objevit i délka 120 mm, zatímco u moderní geometrie XC nebo u technicky zaměřeného MTB se vhodná délka posuzuje jinak.

Dlouhý představec

Delší představec prodlužuje dosah k řídítkům a přenáší více hmotnosti na přední kolo. Může pomoci při závodním nastavení nebo při řešení příliš krátkého posedu, ale neměl by nahrazovat nesprávně zvolenou velikost rámu.

Tehdá se jezdila dlouhá táhlá stoupání a dlouhé, ne tolik technické sjezdy, ve kterých jsi mohl i zalehnout a využít dlouhého představce a úzkých řidítek k dosažení aerodynamické pozice.

Dneska se jezdí stále nahoru a dolů těžkým terénem. Musíš neustále pracovat s těžištěm. Cpát megadlouhý představec na moderní MTB je hloupost.

Krátký představec

Krátký představec zmenšuje dosah k řídítkům a obvykle zrychluje reakce řízení. Na moderním MTB může pomoci udržet těžiště ve vhodnější poloze a usnadnit ovládání kola ve sjezdech a technických úsecích.

Krátký představec však nemusí automaticky vyřešit bolest zad nebo rukou. Pokud je rám příliš velký, příliš malý nebo je špatně nastavená výška sedla a řídítek, změna představce může pouze zakrýt skutečnou příčinu problému.

Úhel a sklon představce

Úhel představce ovlivňuje výšku řídítek i sklon horní části těla. Hodnota +/-6° nebo ±6° umožňuje otočením představce dosáhnout odlišného výškového nastavení, zatímco výraznější záporný sklon vytváří agresivnější a nižší posed.

Karbonový představec MCFK 31,8 mm Carbon UD-Look je uveden se sklonem 17°. Další MCFK má délku 100 mm, sklon -17° a hmotnost 88 g. Vision Metron Carbon Stem je uveden v délce 120 mm a úhlu ±6°, FSA OS-99 CSI v délce 100 mm a úhlu +/-6°.

Nový představec s dvoušroubovým upínacím systémem přináší nižší hmotnost, vyšší odolnost a snadnou údržbu přímo v terénu. Díky možnosti rychlých úprav nastavení je ideální pro závodníky testující různé konfigurace bez zbytečných prodlev.

S úhlem -20° umožňuje agresivní posed vhodný pro intenzivní závodní nasazení. Nízkoprofilový design zajišťuje kompatibilitu s většinou rámů, včetně těch s výrazně tvarovanou hlavovou partií. Perfektní volba pro jezdce hledající maximální efektivitu a kontrolu.

Kompatibilita s řídítky

Průměr objímky musí odpovídat průměru řídítek. V uvedených specifikacích se nejčastěji objevuje průměr 31,8 mm, respektive 31,7 mm u některých silničních systémů.

U karbonových řídítek je nutné dodržet montážní postup výrobce a nepřekračovat předepsaný utahovací moment. Karbonové komponenty mohou být citlivější na bodové přetížení, nerovnoměrné sevření a poškození způsobené nevhodným nářadím nebo šrouby.

Čtyřšroubová přední objímka se objevuje u několika uvedených konstrukcí, například u komponentů určených pro MTB. U silničního představce musí přední objímka současně umožnit bezpečné nasazení konkrétních řídítek bez poškození jejich povrchu.

Kompatibilita se sloupkem vidlice

Nejběžnější uvedená specifikace je sloupek vidlice 1 1/8" (28,6 mm). Některé modely používají sloupek vidlice 1 1/4" (31,75 mm) a mohou být dodávány s adaptérem pro 1 1/8".

U jednoho z uvedených představců je specifikováno: materiál Alu 2014, vidlice 1 1/4" (31,75 mm) + adaptér pro 1 1/8", průměr 31,7 mm, délky 90, 100, 110, 120, 130, 140 mm, úhel 73° / -17°, hmotnost 190 g a kompatibilita pro vnitřní vedení kabelů až 4 kabely.

Adaptér pro A-head představce při použití klasické vidlice a hlavového složení má vnitřní průměr vidlice 22,2 mm a je vyroben z obráběné hliníkové slitiny. Redukce se nasadí na vidlici s průměrem 25,4 mm a je možné použít představec 28,6 mm.

Adaptéry a redukce je vhodné použít pouze tehdy, když jejich rozměry, účel a montážní postup přesně odpovídají dané vidlici a představci. Nesprávná kombinace může způsobit nedostatečné sevření nebo poškození komponentů.

Vnitřní vedení kabelů a aero konstrukce

Moderní silniční kola mohou používat představce s částečně nebo plně integrovaným vedením kabelů. Takové řešení může zlepšit vzhled kokpitu a aerodynamiku, ale vyžaduje kompatibilitu s hlavovým složením, vidlicí, řídítky a rámem.

Ultralehký karbonový představec Giant Contact SLR Aero je navržen a určen pro poslední 2 generace aero modelu Giant Propel a je kompatibilní se systémem OverDrive Aero. Zjednodušené vedení bowdenů pod…

U jiného představce je uvedeno, že umožňuje kompletní nebo semi-integrované vedení kabelů, je kompatibilní s hlavovým složením 46 (1-1/8") a 52 mm (1.5"), používá uchycení řídítek na 4 šroubech, má úhel sklonu 82°, je dostupný ve velikostech 90-130 mm a má hmotnost 175 g.

Sada krytek pro systém Deda S-DCR je další aplikací systému DCR, tedy vnitřního vedení kabelů Deda. Je kompatibilní s představci Deda Superleggero, Zero100, Zero2, Zero1, Cross a Peak, pro integrované hlavové složení 1.5"-1.5", hlavovou trubku 56 mm a spodní krytku o průměru 56 mm nebo 46 mm pro typ vidlice D-Shape.

U aero kokpitů je potřeba ověřit také prostor pro horní krytku, distanční podložky, kompresní kroužek a případný držák cyklopočítače. Originální horní krytka hlavového složení Deda ALANERA RS je určena jako náhradní díl pro kokpit ALANERA RS.

Karbonový představec pro silniční kolo

Na silničním kole se obvykle řeší především hmotnost, aerodynamika, tuhost a přesné nastavení posedu. Vhodné mohou být délky 100 až 120 mm, ale správná hodnota závisí na geometrii rámu a tělesných proporcích jezdce.

V uvedených specifikacích se objevuje karbonový představec FSA OS-99 CSI v délce 100 mm a úhlu +/-6°, Vision Metron Carbon Stem v délce 120 mm a úhlu ±6°, Giant Contact SLR AeroLight v délce 110 mm a hmotnosti 133 g a několik variant MCFK s délkou 100 mm.

Pro aerodynamické kolo může být důležitá také kompatibilita s konkrétním systémem vedení kabelů. Představec určený pro jeden aero rám nemusí být bez dalších úprav vhodný pro jiný rám, i když má shodnou délku a stejný průměr řídítek.

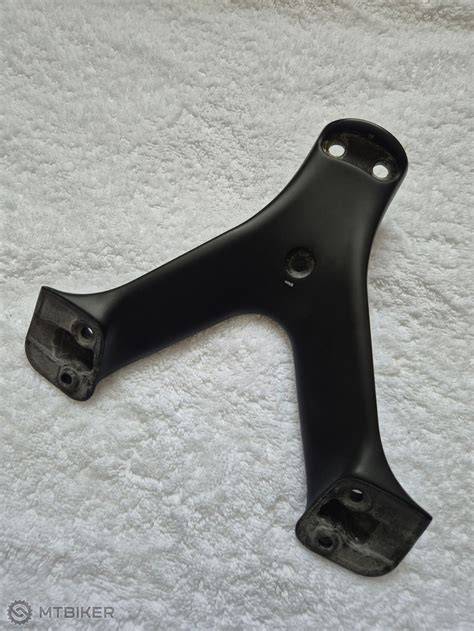

Na aeroadu jsem potřeboval delší představec a tento mi zbyl. Celková délka představce včetně téčka je 15 cm.

Karbonový představec pro MTB

U MTB se vedle hmotnosti výrazně řeší odolnost, kontrola kola a chování v technickém terénu. Představec pro závodní XC může mít jiné požadavky než představec pro trail, all-mountain nebo enduro.

Představec Afterburner MTB je 3D kovaný a CNC obráběný z materiálu AL7050, což zaručuje lehký a zároveň robustní výkon na trailech. Díky precizní konstrukci a odolným materiálům je navržen a vydrží náročná dobrodružství na MTB.

Vlastnosti tohoto typu představce zahrnují 3D kování a CNC obrábění z materiálu AL7050 a čtyřšroubovou přední objímku. Další MTB varianta FSA je 3D kovaná a CNC obráběná z Al 2014, má Carbon/Ti víčko, Ti šrouby, 31,8 objímku, úhel +/-12 stupňů a hmotnost 123 g při délce 80 mm.

Pro agresivní závodní MTB posed je uveden také představec s úhlem -20°, délkou od 50 mm až po 120 mm, výškou upnutí vidlice 34 mm, čtyřmi šrouby CrMo a objímkou pro řídítka 31,8 mm. Je 2D kovaný a CNC obráběný z hliníkové slitiny AL7075/T73.

U moderního MTB je důležité nepřenášet nastavení profesionálních závodníků přímo na běžného cyklistu. Kulhav je co se týče posedu prostě extrém a při rychlostech, co on umí jezdit, už mu záleží i na aerodynamice.

Běžnej hobbík zaprvé tu aerodynamiku nevyužije, zadruhý nemá techniku, aby kolo s takovýmhle představcem v technických pasážích zvládnul a zatřetí by na tom většina hobbíků vydržela tak půl hodiny, než by kvůli bolestem zad spadli.

Karbonový představec pro gravel

U gravelu je nutné hledat kompromis mezi nízkou hmotností, pohodlím, přesným vedením kola a odolností při jízdě mimo asfalt. Představec určený pro čistě silniční závodní použití nemusí být vhodný pro tvrdé zacházení na rozbitém povrchu.

U komponentů pro silnici, CX a gravel se objevují také hliníkové představce s titanovými šrouby, objímkou Ø31,8 mm, úhlem ±6°, výškou upnutí vidlice 33,5 mm a hmotností 123 g při délce 100 mm.

Pro gravel je vhodné zohlednit také šířku řídítek, jejich tvar, případné rozšíření v dolním úchopu a délku horní části kokpitu. Příliš dlouhý nebo nízký představec může zvýšit zatížení rukou, zatímco příliš krátký může způsobit nervózní řízení.

Hmotnost versus tuhost

Uvedené karbonové a kombinované představce mají hmotnosti od 88 g do 133 g, zatímco některé hliníkové varianty mají 113 g, 123 g, 126 g, 140 g nebo 175 g. Samotné srovnání gramů však neukazuje, jak se představec chová při brzdění, sprintu, jízdě ze sedla nebo v technickém terénu.

Gramy, délka, tuhost… vše jde proti sobě. Extrémně lehký představec nemusí být nejlepší volbou pro těžšího jezdce, tvrdé závodní použití nebo MTB jízdu s velkým namáháním kokpitu.

Pro volbu je proto důležitější kombinace ověřené konstrukce, doporučeného použití, maximálního zatížení, správného průměru řídítek a sloupku vidlice než minimální hodnota hmotnosti.

Montáž karbonového představce

Před montáží je třeba zkontrolovat, zda odpovídají průměry řídítek a sloupku vidlice, zda není karbon popraskaný nebo jinak poškozený a zda jsou použity správné šrouby. U použitého komponentu je nutné věnovat pozornost stopám po přetažení, otlakům v objímce a poškození v okolí šroubů.

Řídítka se musí v přední objímce usadit rovnoměrně a šrouby je nutné utahovat postupně. U karbonových dílů se doporučuje řídit montážními hodnotami výrobce a použít momentový klíč, protože přetažení může poškodit řídítka nebo představec.

Po nastavení výšky je třeba správně usadit horní krytku hlavového složení a odstranit vůli v hlavovém složení. Distanční podložky, kompresní kroužek a krytky musí odpovídat konkrétnímu systému.

U plně integrovaného vedení kabelů může být montáž výrazně náročnější než u klasického představce. Při změně délky nebo úhlu může být nutné upravit délku bowdenů, hadic a elektrických vodičů.

Co zkontrolovat před koupí použitého představce

• Délku a sklon: například 100 mm, 110 mm nebo 120 mm a úhel +/-6°, ±10° či -17°.
• Průměr řídítek: nejčastěji 31,8 mm nebo 31,7 mm podle konkrétního systému.
• Průměr sloupku vidlice: 1 1/8" (28,6 mm), případně 1 1/4" (31,75 mm) s odpovídajícím řešením.
• Stav karbonu: poškození, praskliny, hluboké oděrky, otlaky a stopy po nesprávném utažení.
• Kompletnost: šrouby, přední krytka, případné adaptéry, podložky a držák cyklopočítače.
• Kompatibilitu s kabely: zejména u aero rámů a integrovaných kokpitů.
• Určení: silnice, gravel, XC, trail nebo jiné použití.

U použitého karbonového komponentu není vhodné rozhodovat jen podle toho, že je označený jako „jako nový“. Důležitý je skutečný stav v místech, kde se přenáší největší zatížení, a také historie montáže.

Příklady parametrů karbonových představců

Držák cyklopočítače a další příslušenství

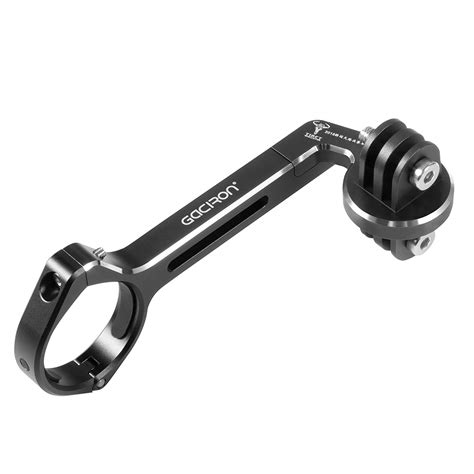

U některých karbonových představců může být součástí originální držák na cyklocomputer. U aero kokpitů se používají také speciální objímky a klipy pro zařízení Garmin, Bryton, Wahoo nebo GoPro.

Náhradní objímka pro představce Deda Superbox je vhodná i k montáži držáku computeru Superbox pro Garmin řady 500, 800 a 1000, Bryton, Wahoo a GoPro.

U řady Deda Superzero je uveden inovativní klip pro připevnění elektronické řídící jednotky Shimano Di2, s montáží bez použití nářadí, materiálem thermoplast, určením pro řídítka 31,7 mm a hmotností 7 g.

Držák nebo krytka musí být kompatibilní s konkrétním představcem. Nevhodné příslušenství může zasahovat do šroubů, objímky nebo kabelů a zhoršit správné sevření komponentu.

Nejčastější chyby při výběru

• Volba podle hmotnosti bez ověření použití: nízká hmotnost neznamená automaticky vhodnost pro MTB nebo vysoké zatížení.
• Ignorování délky rámu: představec nemá nahrazovat nevhodně zvolenou velikost kola.
• Záměna průměrů: řídítka 31,8 mm nelze bez odpovídajícího řešení bezpečně upnout do jiné objímky.
• Opomenutí sloupku vidlice: 1 1/8" a 1 1/4" nejsou stejné rozměry.
• Nesprávné utažení šroubů: přetažení může poškodit karbon i kovové závity.
• Ignorování kabelů: aero představec může vyžadovat konkrétní rám, hlavové složení a řídítka.
• Přenášení závodního nastavení profesionála: profesionální posed nemusí odpovídat běžnému cyklistovi ani jeho technice.
• Použití neověřeného karbonu pro vážné nasazení: u důležitého komponentu je nutné sledovat konstrukci, výrobce a testy tuhosti.

Jak zvolit vhodný karbonový představec

1. Nejprve určete typ kola a způsob použití: silnice, gravel, XC, trail nebo jiné MTB.
2. Změřte nebo ověřte požadovanou délku podle současného posedu a geometrie rámu.
3. Zkontrolujte průměr řídítek a průměr sloupku vidlice.
4. Ověřte požadovaný úhel a výšku řídítek.
5. U aero kola prověřte kompatibilitu vnitřního vedení kabelů.
6. Porovnejte hmotnost až po ověření tuhosti, konstrukce a určení.
7. U použitého kusu pečlivě zkontrolujte stav karbonu, šroubů a objímek.
8. Při montáži použijte správný postup a předepsané utahovací momenty.

Karbonový představec má smysl tehdy, když jeho délka, sklon, tuhost a kompatibilita odpovídají konkrétnímu kolu i jezdci. Pro silniční a závodní použití může nabídnout nízkou hmotnost a čistý kokpit, zatímco u MTB je nutné věnovat zvláštní pozornost odolnosti, ovladatelnosti a vhodnosti pro daný terén.
