Opravná sada brzdového nebo spojkového lanka je určena k opravě poškozeného lanka u motocyklu nebo čtyřkolky. Nová sada na opravu brzdového nebo spojkového lanka.
Sada je vhodná pro opravy a údržbu různých modelů motocyklů a čtyřkolek, pokud rozměry jednotlivých dílů odpovídají původnímu brzdovému lanku. Před montáží je proto nutné porovnat konstrukci a rozměry s původním lankem a ověřit, zda lze sadu použít právě pro ATV 125cc.

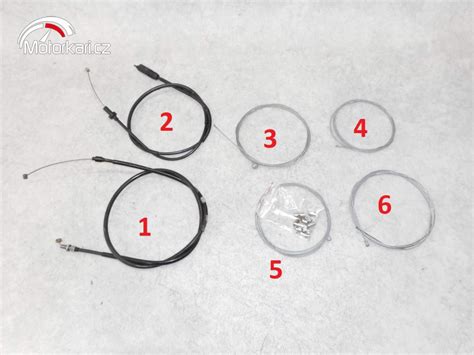

Co opravná sada obsahuje
Opravné sady zahrnují veškeré potřebné komponenty pro efektivní opravu brzd, ať už se jedná o těsnění, pístky nebo další drobné díly. U univerzální sady na opravu brzdového nebo spojkového lanka je v balení dostatek lanka, takže když se někdo pomýlí, nic se neděje.
Sada na opravu brzdového nebo spojkového lanka má rozměry balení 155 x 179 x 20 mm a hmotnost balení 69 g. Výrobce: Venbo.
Kompatibilita s ATV 125cc
Náhradní díly pro ATV 125ccm zahrnují také komponenty brzdového systému. Opravná sada může být vhodná pro ATV 125cc, pokud odpovídá typu použitého lanka, zakončení, délce a způsobu uchycení.
Opravná sada zadní brzdové pumpy je určena pro ATV 50, 125 a 250 ccm a pro brzdový válec zadní brzdy s průměrem pístku 13,8 mm a délkou pístku 37 mm. Tato sada se však týká opravy zadní brzdové pumpy, nikoli samotného brzdového lanka.
Rozdíl mezi sadou na lanko a sadou brzdové pumpy
Sada na opravu brzdového nebo spojkového lanka slouží k opravě mechanického ovládání brzdy nebo spojky pomocí lanka. Opravná sada zadní brzdové pumpy je určena pro hydraulický brzdový systém a obsahuje součásti brzdového válce.
Opravná sada zadní brzdové pumpy obsahuje pístek s pružinou, těsnící gumičky pístku 2 ks, segrovku pístku, 1 x gumovou krytku, víko nádobky kapaliny, šrouby víka nádobky na brzdovou kapalinu 2ks, těsnění víka nádobky, tlakový šroub, podložky tlakového šroubu, 2ks táhlo vidlice, táhla matice vidlice 2 ks + 1 ks s drážkou a podložku po segrovku 22 mm.
Opravná sada zadní brzdové pumpy je použita například pro ATV 50, 125 a 250 ccm a některé CN motocykly. Při výběru proto nejprve zjistěte, zda má vaše ATV mechanické brzdové lanko, nebo hydraulickou brzdu s brzdovou pumpou.
Kontrola před výměnou
Před opravou zkontrolujte stav původního lanka, jeho zakončení, vedení a způsob uchycení. Důležité je také porovnat délku nového lanka s původním dílem a ověřit, zda není poškozený držák, páčka, bowden nebo mechanismus zadní brzdy.
Pokud je lanko roztřepené, zadrhává se, má poškozený bowden nebo nedovoluje správné nastavení brzdového mechanismu, je nutné závadu odstranit před jízdou. Díky pečlivému výběru materiálů a preciznímu zpracování můžete mít jistotu, že vaše brzdy budou fungovat spolehlivě a bezpečně za všech podmínek.
Montáž opravné sady
- Demontujte poškozené brzdové lanko a zapamatujte si jeho vedení.
- Porovnejte původní lanko s novými díly a ověřte shodu zakončení a délky.
- Namontujte lanko do páčky a do brzdového mechanismu.
- Veďte lanko stejnou trasou jako původní díl, aby se při natočení řídítek nenapínalo ani nelámalo.
- Seřiďte vůli lanka podle konstrukce brzdy.
- Několikrát stiskněte brzdovou páčku nebo sešlápněte brzdový pedál a zkontrolujte plynulý chod mechanismu.
- Před použitím ATV ověřte, zda brzda spolehlivě zabírá a zda se po uvolnění páčky nebo pedálu zcela uvolní.
Bezpečnost a kontrola funkce
Opravné sady brzd na motorku jsou nezbytné pro udržení vašeho brzdového systému v dokonalém stavu. Každá sada je důkladně testována, aby splňovala nejvyšší standardy kvality a výkonu.
Po montáži musí být chod lanka plynulý a brzda musí reagovat bez nadměrné vůle. Pokud se lanko vrací pomalu, zadrhává se nebo brzda zůstává částečně zabrzděná, ATV nepoužívejte, dokud nebude příčina odstraněna.
Vyrobte si vlastní brzdové hadice pro čtyřkolky/UTV! Návod na výrobu vlastních brzd
Další díly brzdového systému pro ATV 125cc
Pro ATV 125cc jsou dostupné také brzdové destičky CROSS 110/125cc s rozměry: celková délka 52 mm, celková šířka 36,5 mm, celková tloušťka včetně třecí plochy 7 mm a rozměry třecí plochy 43 x 22 mm.
Při opravě brzdového systému proto nestačí kontrolovat pouze lanko. Je třeba ověřit také stav brzdových destiček, páčky, bowdenu, brzdového mechanismu a u hydraulické brzdy rovněž stav brzdové pumpy a těsnění.
| Součást | Určení | Kontrola |
|---|---|---|
| Brzdové lanko | Mechanické ovládání brzdy | Délka, zakončení, vedení a plynulý chod |
| Bowden | Vnější vedení lanka | Praskliny, deformace a zadrhávání |
| Brzdové destičky | Tření o brzdovou část | Rozměry a tloušťka třecí plochy |
| Brzdová pumpa | Hydraulické ovládání brzdy | Průměr pístku, těsnění a únik brzdové kapaliny |
Jak vybrat správnou sadu
Při výběru opravné sady pro ATV 125cc porovnejte především typ brzdy, délku lanka, tvar zakončení, způsob uchycení a trasu vedení. Označení ATV 125cc samo o sobě nemusí určovat přesnou kompatibilitu, protože různé čtyřkolky mohou používat odlišné brzdové mechanismy.
Univerzální použití je možné pouze tehdy, pokud konstrukce a rozměry odpovídají konkrétnímu stroji. U hydraulického systému nepoužívejte sadu určenou pro mechanické brzdové lanko a u mechanické brzdy nezaměňujte lanko za díly určené pro brzdovou pumpu.
