Pro montáž zadního kufru GIVI na Yamaha DragStar je třeba zvolit nosič určený přesně pro konkrétní typ a rok výroby motocyklu a následně vybrat odpovídající horní plotnu podle systému kufru. Pokud má nosič současně sloužit jako opěrka spolujezdce, musí mít konstrukci s integrovaným nebo doplnitelným opěradlem, protože běžný nosič bez opěrky tuto funkci nenahrazuje.
V případě zájmu o jeden horní kufr se v sekci Moje MOTO vyhledá dle typu motocyklu buď plotna E … nebo montážní sada pro Monorack … F, . FZ. Pro kompletaci Monoracku je třeba dále zvolit typ horní plotny. Montážní sady hledejte podle typu motocyklu a roku výroby v MOJE MOTO.
Jaký nosič zvolit pro Yamaha DragStar
Pro Yamaha DragStar je nejdůležitější rozlišit tři části sestavy: samotný nosič upevněný k motocyklu, horní plotnu a kufr GIVI. Nosič musí odpovídat konstrukci zadní části konkrétního modelu DragStar, zatímco plotna musí odpovídat systému kufru MONOLOCK nebo MONOKEY.
Pro uchycení nosiče horního kufru MONORACK k motocyklu použijte samostatnou montážní sadu s označením . F, . FZ, kterou najdete dle typu a roku výroby motocyklu v sekci MOJE MOTO. Kompletní nosič se vždy skládá z montážní sady . F a plotny MM nebo M3 (s klouby), případně z montážní sady . FZ a plotny M5, M5M, M6M, M7, M8, M9.
U provedení s opěrkou je nutné ověřit nejen kompatibilitu montážních bodů, ale také prostor pro sedlo spolujezdce, madla, blinkry a případné boční kufry. Opěrka musí být umístěna tak, aby nepřekážela při nastupování a aby neomezovala správné zavření nebo sejmutí kufru.
Rozdíl mezi systémy GIVI MONOLOCK a MONOKEY
Volba plotny závisí na typu horního kufru GIVI. Kufr MONOLOCK = plotna M5M, M6M, M3 (plast) nebo MM (hliník) - nosnost 3 kg. Kufr MONOKEY = plotna M5, M7 (plast), nebo M8, M9 (hliníkový výlisek), E 251 - univerzální plotna, pokud už na motocyklu nosič je - nosnost 10 kg.
| Systém kufru | Vhodné plotny | Nosnost |
|---|---|---|
| MONOLOCK | M5M, M6M, M3 (plast), MM (hliník) | 3 kg |
| MONOKEY | M5, M7 (plast), M8, M9 (hliníkový výlisek), E 251 | 10 kg |
Plotnu dodanou společně s kufrem řady MONOLOCK nelze pro uchycení s montážní sadou použít. Plotna z kufru slouží k uchycení pouze k již stávajícímu nosiči (např. u skútru).
U kufru MONOLOCK je třeba počítat s nižší uvedenou nosností 3 kg, proto je vhodný především pro lehčí zavazadla. Systém MONOKEY má v uvedeném přehledu nosnost 10 kg a nabízí robustnější řešení pro cestovní použití.

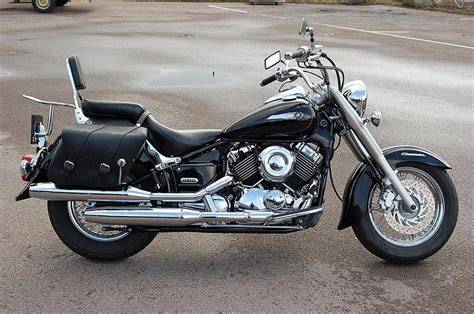

Nosič s opěrkou pro spolujezdce
Nosič s opěrkou spojuje funkci základny pro horní kufr s oporou zad spolujezdce. U Yamaha DragStar je takové provedení praktické zejména při delších cestách, protože spolujezdec získá pevnou oporu a horní kufr současně poskytne prostor pro zavazadla.
Při výběru je třeba rozlišit, zda je opěrka součástí nosiče, zda se montuje jako samostatný díl, nebo zda ji tvoří zadní část kufru a samostatný opěrný polštář. Samotná plotna GIVI opěrku nenahrazuje a její hlavní funkcí je upevnění kufru k nosiči.
Opěrka by měla být pevně spojena s nosičem nebo s odpovídajícím montážním prvkem. Volně připevněná opěrná část může zvyšovat namáhání konstrukce a nemusí poskytovat dostatečnou stabilitu při jízdě.
Montážní sada a nosič Monorack
V případě zájmu o jeden horní kufr se v sekci Moje MOTO vyhledá dle typu motocyklu buď plotna E … nebo montážní sada pro Monorack … F, . FZ. Pro kompletaci Monoracku je třeba dále zvolit typ horní plotny.
Pro uchycení nosiče horního kufru MONORACK k motocyklu použijte samostatnou montážní sadu s označením . F, . FZ, kterou najdete dle typu a roku výroby motocyklu v sekci MOJE MOTO. Kompletní nosič se vždy skládá z montážní sady . F a plotny MM nebo M3 (s klouby), případně z montážní sady . FZ a plotny M5, M5M, M6M, M7, M8, M9.
Monorack je řešení pro horní kufr, při kterém je třeba správně sladit konkrétní montážní sadu s motocyklem a následně odpovídající plotnu s kufrem. Není vhodné vybírat pouze podle vzhledu nebo podle toho, že nosič pasuje na jiný model Yamaha.
Pokud si nejste jisti možnou aplikací, zvolte v sekci Moje MOTO svůj motocykl dle typu a roku výroby - najdete zde seznam dostupných aplikací.

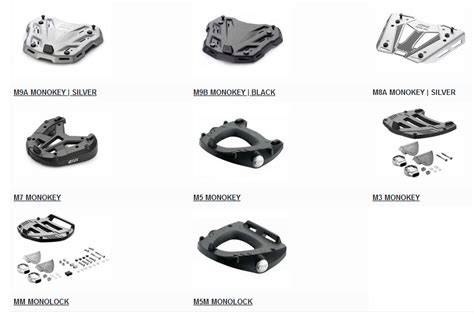

Horní plotny GIVI
Pro horní kufry MONOKEY lze použít plastové i hliníkové plotny podle požadované konstrukce a kompatibility s kufrem. V přehledu jsou uvedeny plotny M5, M7, M8, M9 a univerzální plotna E 251.
E 251 univerzální plotna GIVI (nosič+kryt+montážní sada) pro MONOKEY, plastová je univerzální plastová plotna pod kufry řady MONOKEY.
M8A Trekker horní hliníkový nosič - plotna pro Monokey (V47,V56,OBK42/58,. ), stříbrný je hliníkový stříbrný nosič pro MONOKEY.
M9B Trekker horní hliníkový nosič - plotna pro Monokey (V47,V56,OBK42/58,. ), černý je hliníkový černý nosič pro MONOKEY.
Pro převoz větších zavazadel lze použít také hliníkový pevný nosič EX2M. Hliníkový nosič šířky 420 mm a hloubky 300 mm, který lze montovat na plotny M5, M7, M5M a M6M nebo přímo na specifický Monorack bez plotny. Umožňuje stabilní převoz velkých zavazadel, jako jsou vodotěsné vaky GIVI nebo další objemná zavazadla do 50 litrů objemu. Nosnost 6 kg.
Kompatibilita s Yamaha DragStar
Označení Yamaha DragStar zahrnuje více provedení a rozdíly mezi jednotlivými verzemi mohou ovlivnit uchycení nosiče. Proto je nutné znát přesný typ, rok výroby a provedení zadní části motocyklu ještě před výběrem montážní sady.
Univerzální nabídka nosičů nemusí automaticky znamenat přímou kompatibilitu s Yamaha DragStar. Rozhodující jsou konkrétní úchyty rámu, tvar zadního blatníku, umístění sedla, madel spolujezdce a případné změny provedené na motocyklu.
Pokud si nejste jisti možnou aplikací, zvolte v sekci Moje MOTO svůj motocykl dle typu a roku výroby - najdete zde seznam dostupných aplikací. Výrobce průběžně aktualizuje nabídku o nové modely, což se současně projeví neustálou aktualizací na našich stránkách.
Montáž kufru na již existující nosič
Pokud je na Yamaha DragStar již namontován pevný zadní nosič, může být možné použít univerzální plotnu E 251 pro kufry MONOKEY. Kufr MONOKEY = plotna M5, M7 (plast), nebo M8, M9 (hliníkový výlisek), E 251 - univerzální plotna, pokud už na motocyklu nosič je - nosnost 10 kg.
Před montáží univerzální plotny je třeba ověřit, zda stávající nosič poskytuje dostatečně pevnou a rovnou opěrnou plochu. Plotna musí být připevněna tak, aby se nemohla posouvat, naklánět ani uvolnit při zatížení.
U nosiče s opěrkou je nutné současně kontrolovat, zda upevnění plotny nezasahuje do konstrukce opěrky. Kufr musí být možné bezpečně nasadit, zajistit i sejmout bez demontáže opěrné části.
Boční kufry a boční nosiče GIVI
Pokud má Yamaha DragStar kromě horního kufru používat také boční kufry, je třeba zvolit samostatný boční trubkový nosič. Boční nosiče se vybírají podle typu kufrů a podle konkrétního motocyklu.
Boční kufry lze upevnit pomocí trubkového nosiče PL… nebo PLR. (demontovatelný). Nosič je určen pro všechny kufry MONOKEY s tříprvkovým uchycením kufru. Nosiče jsou vyrobeny z trubky průměru 16 mm.
Trubkové nosiče PL. , PLR. , lze použít pouze pro boční kufry řady MONOKEY (TRK 33/35/46, ALA 36PACK2, DLM 36PACK2, DLM 30, E 360, E 22, WL 900). V případě použití nosiče PLX. je možné montovat pouze kufry V 35/V 37.
Trubkový nosič PLX… je určen výhradně pro kufr V35 nebo V37. PLXR. je nosič pro kufry V35/V37, který umožňuje snadnou a rychlou demontáž nosiče z úchytných prvků motocyklu pomocí dodaného klíče.
Trubkové nosiče PLX. (nebo snadno demontovatelné PLXR. ) lze použít pouze pro boční kufry řady MONOKEY boční s označením V35 nebo V37. Pro montáž horního kufru s nosiči PLX. , PLXR. použijte Monorack.
Nosiče PLO a PLOR
Trubkové nosiče PLO. (nebo snadno demontovatelné PLOR. ) lze použít pro všechny boční kufry řady MONOKEY boční (vyjma kufrů s označením V35 nebo V37 - tam potřebujete nosič PLX. /PLXR. ). Tento boční trubkový nosič je vyráběn jako univerzální z trubky o průměru 18 mm, následně si můžete zvolit, pro který typ kufru bude použit.
Při nákupu nosiče s označením PLO. N si dokoupíte montážní sadu OFMK (použijete kufry řady MONOKEY boční ALA 36PACK2, DLM 30, DLM 36PACK2, E 22, WL 901). Při dokoupení sady OFCAM pak máte nosič pro celohliníkové kufry řady TREKKER OUTBACK (OBKN 37, OBKN 48).
Díky tomu lze při změně bočních kufrů změnit pouze upínací sadu a použít stávající nosič pro všechny boční kufry GIVI (kromě V35/V37).
Nosiče PL CAM
Trubkové nosiče PL. CAM, PLR. CAM, lze použít pouze pro celohliníkové boční kufry TREKKER OUTBACK (OBKN 37, OBKN 48). Jedná se o zesílené trubkové nosiče z trubky o průměru 18 mm.
Trubkový nosič PL…CAM je určen pro boční celohliníkové kufry řady Trekker OUTBACK se čtyřbodovým upínáním (OBKN/OBKEE37 nebo širší OBKN/OBKE48). Je vyroben z trubky o průměru 18 mm.
Podpěry bočních brašen
Pokud nejsou použity boční kufry, lze pro Yamaha DragStar zvolit podpěry textilních brašen. Doporučujeme pro bezpečnější upevnění textilních bočních brašen.
Základní členění podpěr brašen:
- TE. podpěry EASYLOCK pro brašny 3D600 a ST 609 (brašnu lze uzamknout k nosiči)
- TST. podpěry pro brašny ST 604 (brašnu lze uzamknout k nosiči)
- MTM. podpěry pro brašny MT 501 nebo MT 501S (brašnu lze uzamknout k nosiči)
- T. univerzální podpěry pro boční brašny (uchycení brašny popruhy)
Podpěry brašen pomáhají udržet textilní zavazadla v bezpečné poloze a omezují jejich kontakt s kolem, výfukem nebo dalšími částmi motocyklu. Jejich přesné provedení je třeba vybrat podle typu a roku výroby motocyklu.
Kontrola před montáží
Před instalací nosiče je vhodné zkontrolovat všechny montážní body, stav závitů, dotažení původních šroubů a případné poškození zadní části rámu. U starších motocyklů může být nutné odstranit dodatečné držáky nebo upravit vedení kabelů, aby nedošlo k jejich sevření.
Montážní sada musí být určena pro konkrétní typ motocyklu a rok výroby. Nosič není vhodné upevňovat pouze do plastových dílů, pokud konstrukce výrobku nepředpokládá právě takové uchycení.
Po namontování nosiče je třeba ověřit, zda se kufr správně uzamkne do plotny, zda se nosič nekroutí a zda opěrka zůstává pevná při zatížení. Po krátké zkušební jízdě je vhodné znovu zkontrolovat dotažení spojů.
Nejčastější chyby při výběru
- Výběr nosiče pouze podle značky Yamaha bez ověření přesného modelu a roku výroby.
- Záměna plotny MONOLOCK za plotnu MONOKEY.
- Použití plotny dodané s kufrem MONOLOCK na montážní sadě, pro kterou není určena.
- Montáž bočních kufrů V35 nebo V37 na nosič PL nebo PLO.
- Použití běžného nosiče bez ověření kompatibility s opěrkou spolujezdce.
- Překročení uvedené nosnosti plotny nebo nosiče.
- Uložení těžkých předmětů příliš vysoko nebo příliš daleko za zadní osou motocyklu.
U horního kufru MONOLOCK je uvedena nosnost 3 kg, zatímco u horního kufru MONOKEY je uvedena nosnost 10 kg. Rozhodující je vždy také nosnost konkrétního nosiče a montážní sady, proto není vhodné řídit se pouze maximální hodnotou uvedenou u plotny.
Praktické sestavy pro Yamaha DragStar
| Požadované použití | Potřebné části |
|---|---|
| Horní kufr MONOLOCK | Montážní sada pro Yamaha DragStar, nosič Monorack, plotna M5M, M6M, M3 nebo MM, kufr MONOLOCK |
| Horní kufr MONOKEY | Montážní sada pro Yamaha DragStar, nosič Monorack, plotna M5, M7, M8, M9 nebo E 251, kufr MONOKEY |
| Horní kufr s opěrkou | Nosič s integrovanou nebo kompatibilní opěrkou, odpovídající plotna a kufr GIVI |
| Horní a boční kufry MONOKEY | Horní nosič s odpovídající plotnou a boční nosič PL, PLR, PLO, PLOR nebo příslušná varianta podle kufrů |
| Boční kufry V35 nebo V37 | Boční nosič PLX nebo PLXR |
| Boční kufry Trekker OUTBACK | Boční nosič PL CAM nebo PLR CAM |
Pro Yamaha DragStar s horním kufrem a opěrkou je tedy základní volbou modelově specifický zadní nosič s opěrnou částí, doplněný plotnou odpovídající systému kufru GIVI. Pro MONOLOCK se používají plotny M5M, M6M, M3 nebo MM, zatímco pro MONOKEY plotny M5, M7, M8, M9 nebo E 251 podle konkrétního způsobu montáže.
