Malovaný mlýn s mlýnským kolem lze ztvárnit jako papírový model lidové architektury v měřítku 1:160 nebo jako jednoduchý funkční vodní mlýnek pro děti. Papírová vystřihovánka představuje zděný mlýn z 19. století s horním náhonem na mlýnské kolo a je navržena tak, aby ji zvládli i méně zkušení modeláři.
Vodní kolo využívá energii proudící nebo padající vody a mění její pohyb na otáčivý pohyb kola. Krouticí moment vodního kola se přenášel na mlýnský mechanismus pomocí soukolí z dřevěných ozubených kol.
Co představuje mlýn s mlýnským kolem
Venkovská sídla byla v minulosti charakteristická zemědělskou výrobou, která se odrazila na vzniku důmyslných konstrukcí a technologických zařízení. Dnes představují technické památky lidové architektury.
Mezi nejvýznamnější vždy patřily mlýny. Na území Čech, Moravy a Slovenska byly nejrozšířenější mlýny na vodní pohon.
Až do konce 19. století se používaly klasické mlýny s mlecími kameny. Základ mlýna tvořila mlýnice s mlecími kameny a truhlami na obilí. Součástí mlýna byla zpravidla i obytná část pro rodinu mlynáře.
Princip vodního kola: voda roztáčí lopatky, kolo vytváří krouticí moment a ten může pohánět další stroje.Vystřihovánka zděného mlýna

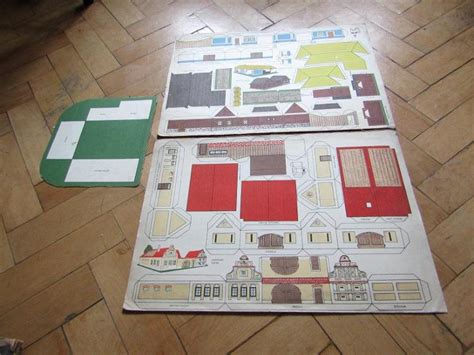

Jedná se o zděný mlýn z 19. století s horním náhonem na mlýnské kolo. Model nemá konkrétní předlohu, měřítko je 1:160.
Vystřihovánka obsahuje budovu, střechu, můstek s klenbou, opěrné pilíře, terén, zídky, schody, vodní žlab a mlýnské kolo. Součástí modelu jsou také trámy, sloupy, zábradlí a další drobné konstrukční prvky.
Přípravné práce
Nařežte ohybové hrany, udělejte výřezy a otvory pro osy. Hrany, které budete nařezávat z lícové strany a ohýbat od sebe, jsou značené plnou čárou, která je ukončená malou černou šipkou.
Hrany označené čerchovanou čárou budete nařezávat z rubové strany a ohýbat k sobě. Výřezy ploch z dílů jsou označeny červenými úhlopříčkami.
Otvory pro volné otočné osy jsou značeny červenými úhlopříčkami, pro pevné osy černými úhlopříčkami.
Na výrobu osy mlýnského kola 40 použijte špejli, trámy a sloupy zhotovte ze zápalek nebo balzového hranolu s profilem 2 x 2 mm. Délky a tvary těchto dílů jsou zakresleny ve vystřihovánce.
Jde o díly 41 (19 ks), 42 (21 ks), 43 (3 ks), 44 (1 ks), 45 (1 ks), 46 (5 ks), 47 (2 ks), 48 (1ks) a 49 (1 ks). Všechny je natřete hnědou temperou.
Postup slepení budovy
Do dílu 1 vlepte dveře 3 (2 ks), okna 4 (2 ks), zpracovanou pavlač 6 - tyto díly nejsou zachycené v návodné kresbě - a dveře 5. Půdorys uzavřete dílem 2.
Do střechy 11 vlepte komín 10, střechu zavřete přilepením podhledu 36, valby 12 a štítu z dílů 7, 8, 9. Zastřešení ukončíte díly 13, 14, 15 a osadíte ho na stěny 1 a 2.
K dílu 1 přilepte můstek 18 s klenbou 19 a opěrné pilíře 16 a 17. K dílům 1, 18, 19 přilepte terén 20, pak osaďte zpracované zídky 21 a 22.
Slepte díly 23 a 24, celek vlepte do terénu 25. Ten doplňte terénními díly 38, 39 a přilepte k dílům 1, 2, 22, 21, 18 a 20.
K můstku 18 a terénu 20 přilepte zídku 26, ke stěnám 1 pilíře 27, 28 a pod vstupní dveře 3 osaďte schod 29.
Sestavení mlýnského kola
K uzavřenému pásu 31 přilepte vnitřní části mlýnského kola 30 a vnitřní pás 32. Kolo doplňte vnějšími částmi 33 a lopatkami 34 (16 ks).
K dílům 33 přilepte dva nosné rámy z dílů 35 a provlékněte jimi osu 40. K dílu 21 přilepte trámy 43 (3 ks).
Nyní osaďte hotové mlýnské kolo a z vnitřní strany dílu 1 ho zajistěte dílem 50. Podle návodné kresby osaďte trám 44 a zábradlí 45.
Vodní žlab a dokončení modelu
Zpracujte vodní žlab 37, doplňte ho trámy 46 (5 ks) a sloupky 47 (2 ks), 48, 49. Podle návodné kresby celek přilepte k hotovému modelu.
Pod střechu osaďte trámy 41 (19 ks) a 42 (21 ks). Po zaretušování hran temperovými barvami je práce ukončená.
Konstrukce a slepení modelu Marián Hlaváč.

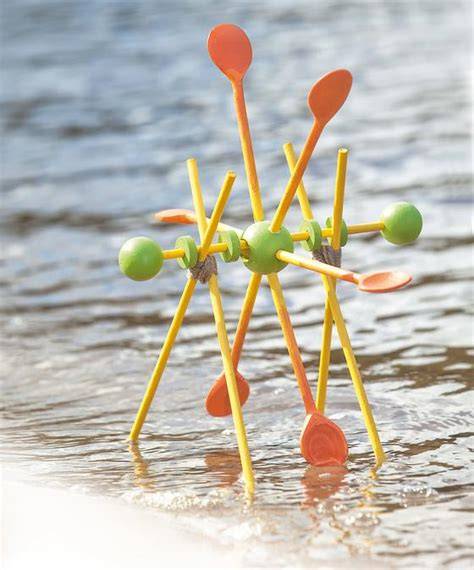

Jednoduché vodní kolo pro děti
Jak nejmladším dětem přiblížit, proč se točí? Dozvíte se, jak si doma vyrobit jednoduchý vodní mlýn.
Na výrobu mlýnku budeme potřebovat:
- velký dřevěný korálek nebo dřevěnou kostku, do které provrtáme dírku
- 4 ks dřevěných lžíce nebo široké špachtle
- tavnou pistoli
- špejle
Můžete si zvolit ze dvou variant: NÁROČNĚJŠÍ: S použitím pilníku a pilky.
Náročnější varianta s dřevěnou kostkou
Použijte kostku, kterou je potřeba provrtat a zapilovat, aneb ukazujeme dětem, co to je pilník a pilka. Uřízněte z laťky krychli (hrana cca 15 mm), nebo použijte starou dřevěnou házecí kostku.
(Hodí se sevřít ji do svěráku.) Provrtejte vrtačkou díru a vyzkoušejte, zdali se na špejli volně otáčí.
Opilujte nebo použijte smirkový papír na začištění krychle. Nahřejte si tavnou pistoli.
Pozor, lepidlo je extrémně horké! Připravte si krychli a narovnejte na ni lžíce ve stejném směru.
Přilepte jednotlivé lžíce na krychli a chvíli podržte, aby lepidlo zaschlo. Vyzkoušejte pod tekoucí vodou.
Jednodušší varianta s korálkem
Pro výrobu použijte korálek. Nahřejte tavnou pistoli! Pozor, lepidlo je extrémně horké!
Připravte si korálek a vyzkoušejte, zdali se volně otáčí na špejli. Připravte si lžíce a narovnejte je ve stejném směru na korálek.
Přilepte jednotlivé lžíce na korálek a chvíli podržte, aby lepidlo zaschlo. Vyzkoušejte pod tekoucí vodou.
Proč se mlýnské kolo otáčí
Pokud máte doma dítě, které je ve věku vhodném pro říkanku Kolo, kolo mlýnský, tak Vás možná ani nenapadlo, že celá říkanka může být pro děti hodně abstraktní. Možná i pro nás rodiče?
Kolik z nás vidělo mlýnské kolo naživo? Je na čase vzít pilník, pilku a pohrát si ještě chvilku.
Předškolní děti díky otázkám o vodním kole pochopí, jak vodní kolo využívá energii vody a jak její translační pohyb mění na rotační. Hodí se k pohonu dalších strojů, třeba našeho mlýnu z říkanky nebo provozu pil a brusíren.
Děti porozumí principu průtoku vody. Čím větší je proud vody, tím rychleji se lžíce otáčejí. Když vodu vypneme, zmizí i energie, která je pro otáčky nezbytná.
Otázky k pozorování
- Proč se mlýnské kolo otáčí?
- Co se stane, když pustíme vodu naplno?
- Bude se točit mlýnek i bez vody?
- Dokážete mlýnské kolo rozpohybovat fouknutím?
Průtok vody a výkon kola
Q = fyzikální veličina určující množství vody za jednotku času.
Příklad pro představu o výkonech: Když spád činí 4 metry, množství vody je 100 l/sec a účinnost 65 %, výkon bude přibližně 2,6 kW.
Známé kolo na Čertovce (ač velkého průměru) by mohlo při spádu dnes upraveného režimu průtoku asi 0,8 m průtoku cca 2 m3/sec a účinnosti 25 % dát výkon cca 4 kW.
| Podmínky | Výkon |
|---|---|
| Spád 4 metry, množství vody 100 l/sec, účinnost 65 % | přibližně 2,6 kW |
| Čertovka, průtok cca 2 m3/sec, účinnost 25 % | cca 4 kW |
Další vodní nápady
Pokud si Vaše malé děti s vodou vážně vyhrají, doporučuji navštívit přízemí iQPARKU v Liberci, kde se nachází Vodní svět plný vodních mlýnů, vírů a stříkaček nebo si děti mohou zkusit chytání ryb.
Vyloženým vodníkům vezměte náhradní oblečení nebo si nechte přízemí až na konec návštěvy.
Pro domácí hrátky ve vaně nebo sprchovém koutě můžete dětem nabídnout k hraní plastové misky, tácy, naběračku, lžíce, konvičky, trychtýř nebo brčko.
Fantazii se meze nekladou, jen pozor na bezpečnost.
Historické souvislosti
Věděli jste, že první vodní kola jsou doložena již 600 let př. n. l., u nás pak v r. 718 na Ohři u Žatce.
Co je to rýnský? Pokud byste dětem rádi přiblížili svět peněz v 16. století, můžeme se na říkadlo podívat i z pohledu peněz.
Jeden zlatý rýnský Alberta z Valdštejna vážil přibližně 3,2 g zlata, pro srovnání jedna koruna česká váží 3,6 g.
Protože nejsem kovaná v numismatice, nepopisuji, kolik krejcarů a v jakém časovém období byl jeden rýnský, však předškolním dětem bude stačit, že se jedná o starodávné platidlo.
