Klapky sání jsou klíčovou součástí motorového systému, které regulují přísun vzduchu a tím přispívají k efektivnímu spalování paliva a výkonu motoru. Klapka a příruba pro KTM jsou důležité součásti motoru, které zajišťují plnění dvoutaktního motoru.

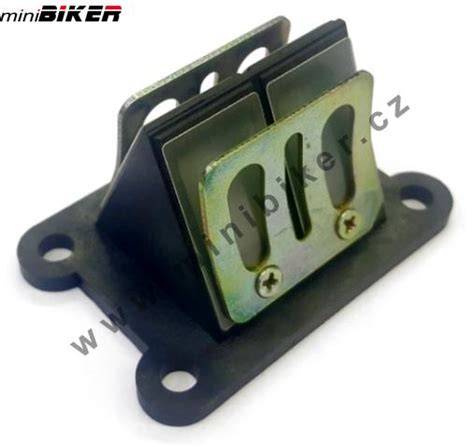

Plnění je právě zajišťováno pomocí jazýčkové membrány, neboli klapky. Pří úpravách je možné koupit samostatné lístky do originální klapky, nebo celý domeček s optimalizovaným tvarem a velikostí pro optimální průtok směsi.
Úloha klapek v motoru KTM 125
Klapky sání regulují proudění směsi do klikové skříně dvoutaktního motoru. Při změnách tlaku se jazýčkové membrány otevírají a zavírají, čímž umožňují průchod směsi správným směrem.
Klapka je právě další způsob, jak zvednout výkon Vašeho stroje a ne jen pomocí většího válce, karburátoru, nebo výfuku. Optimální proudění vzduchu zlepšuje výkon motoru a může přispět také k rychlejší reakci na přidání plynu.
Je dobré také čas od času zkontrolovat přírubu sání, jestli někde nejde do motoru falešný vzduch, který muže mít fatální následky při dlouhodobém používání.
Samostatné karbonové planžety pro KTM 125
Samostatné planžety jsou vhodné v případě, kdy je domeček klapek v pořádku a není nutné měnit celý membránový blok. Umožňují obnovit těsnost a správnou funkci originální klapky nebo nahradit opotřebované či poškozené lístky.
| Určení | Označení | Cena |
|---|---|---|
| Planžety CR, CRM, NSR, TM125 | 1014790 cB | 1 190 Kč vč. DPH |
| Planžety DT125R ´89-06, KTM 125 LC2 | 1014802 cB A412T | 1 190 Kč vč. DPH |
| Planžety HUSQVARNA 125 94-00 | A222 cB | 1 150 Kč vč. DPH |
| Planžety HUSQVARNA,GAS,TM, Cagiva Mito 125 | 1014792 cB | 1 150 Kč vč. DPH |
| Planžety KTM SX,MX,EXC125, 91-98, Aprilia Rotax 125, 88-06 | 1014795 cB | 1 190 Kč vč. DPH |
| Planžety KX 125, 94-97/ RM125, 77-08 | 1014791 cB | 1 150 Kč vč. DPH |
| Planžety YZ 125, 88-92 ,YZ 250, 90-96 | 1014808 cB | 1 190 Kč vč. DPH |
| Planžety YZ 125,93 | A232 | 550 Kč vč. DPH |
| Karbonová destička 60 x 110, tl. 0,45 mm | Carbon 60x110+ | 465 Kč vč. DPH |
Karbonová destička 60 x 110 , tl. 0,45mm Carbon 60x110+ 465 Kč vč. DPH .
Planžety KTM SX,MX,EXC125, 91-98, Aprilia Rotax 125, 88-06 1014795 cB 1 190 Kč vč. DPH . Planžety HUSQVARNA 125 94-00 A222 cB 1 150 Kč vč. DPH .
Planžety HUSQVARNA,GAS,TM, Cagiva Mito 125 1014792 cB 1 150 Kč vč. DPH . Planžety DT125R ´89-06, KTM 125 LC2 1014802 cB A412T 1 190 Kč vč. DPH .
Při výběru samostatných lístků je nutné ověřit konkrétní typ motoru, rok výroby a tvar původních planžet. Označení pro jiné motocykly nemusí být vhodné pro konkrétní KTM 125.
Kompletní klapky V-Force
Sestava klapek sání s domečkem od americké značky V-FORCE / Moto Tassinari - kompletní domeček sání s jazýčkovou klecí pro vedení vzduchu se speciálním tvarem špičky Airfoil zvýšující rychlost vzduchu - klapky VForce nabízí přidanou účinnost, zvýšenou odezvu na plyn, širší výkon ve špičce a zvýšení výkonu.
Klapky V-Force jsou perfektním upgradem archaického konvenčního jazýčkového ventilu sání. Unikátní design klapek VForce se vyznačuje větší plochou než originální vybavení. Zvýšená účinnost výrazně zlepšuje odezvu plynu a zvýšený výkon.
Jedinečný design systému jazýčkového ventilu VForce se vyznačuje dvojitým povrchem hrotu jazýčku oproti konvenčnímu designu jazýčkového ventilu. To má dvě hlavní výhody: 1) Plátky rákosu urazí pouze poloviční vzdálenost než konvenční konstrukce jazýčkových ventilů, aby se dosáhlo stejného proudění vzduchu. 2) Protože okvětní lístky rákosu potřebují urazit pouze poloviční vzdálenost než na konvenční konstrukci jazýčkových ventilů, existuje větší šance, že se úplně otevřou, a také větší šance na utěsnění, když jsou "zavřené".
Rákosový okvětní lístek se nikdy skutečně „nezavírá“ v klasickém smyslu, jako je tomu vždy v pohybu. Zvažte to, motor pracující při 8 000 otáčkách za minutu má za následek 133krát otevření a zavření plátku rákosu za jednu sekundu.
Tato skutečnost vrhá světlo na další výhodu VForce. Vzhledem k tomu, že okvětní lístky urazí pouze poloviční vzdálenost, obecně vydrží déle, pokud se méně opotřebovávají než plátky rákosu na konvenčním designu jazýčkových ventilů.
Vlastnosti systému V-Force
- Zdvojnásobte povrch špičky jazýčku oproti konvenčnímu designu jazýčkového ventilu
- Zvýšený spodní konec, silnější střední a delší horní konec
- Vyšší účinnost díky sníženému pohybu plátků rákosu
- Větší průtok vzduchu znamená více koňských sil
- Snížené opotřebení plátků rákosu
- Bezšroubová konstrukce eliminuje riziko protažení šroubů motorem
- Bezšroubová konstrukce umožňuje rychlou výměnu plátků rákosu
Vylepšené funkce VForce4
- Zcela nový systém pryskyřice plátků rákosu, uhlíková vlákna a pokládka
- Předem zakřivený plátek rákosu zajišťuje lepší utěsnění na špičce
- Širší jazýčková klec pro maximální proudění vzduchu
- Kombinovaná plocha špičky paprsku se zvětšila o 10,5 %, což má za následek zvýšený celkový průtok vzduchu
- Tvar airfoil přidaný ke špičce klece pro zvýšení rychlosti vzduchu z vnějších portů
- Dlouhé jazýčkové zarážky přidané k progresivně pomalé rychlosti špičky okvětních lístků pro zvýšení trvanlivosti okvětních lístků
- Snížená přední plocha středového křídla o 15,6 % v kombinaci s aerodynamičtějším tvarem
Vylepšené funkce VForce4R
- Pryžové úpravy na rákosovém povrchu klece pro další prodloužení životnosti okvětních lístků
- Zcela nové potrubí, jazýčková klec a vzduchové vedení navržené pro VFVorce4R
Generální oprava horní části motoru KTM 125 SX (část 13) - Nastavení rozměru "Z"
Kompatibilita klapek s modely KTM 125
Pro řadu KTM 125 je důležité rozlišit mezi motocykly SX, XC-W a dalšími konstrukčními řadami. U kompletních klapek proto nestačí vycházet pouze z označení KTM 125, ale je nutné porovnat také rok výroby a konkrétní typ motoru.
Určeno pro typ motocyklu: KTM 125 SX 2016 KTM 125 SX 2017 KTM 125 SX 2018 KTM 125 SX 2019 KTM 125 SX 2020 KTM 125 SX 2021 KTM 125 SX 2022 KTM 125 XC-W 2017 KTM 125 XC-W 2018.
Kompatibilita uvedené sestavy zahrnuje také další modely stejné konstrukční rodiny: KTM 150 SX 2016 KTM 150 SX 2017 KTM 150 SX 2018 KTM 150 SX 2019 KTM 150 SX 2020 KTM 150 SX 2021 KTM 150 SX 2022 KTM 150 XC-W 2017 KTM 150 XC-W 2018 KTM 150 XC-W 2019 KTM 250 EXC 2017 KTM 250 EXC 2018 KTM 250 SX 2017 KTM 250 SX 2018 KTM 250 SX 2019 KTM 250 SX 2020 KTM 250 SX 2021 KTM 250 SX 2022 KTM 300 EXC 2017 KTM 300 EXC 2018 KTM 300 XC 2017 KTM 300 XC 2018 KTM 300 XC 2019.
Do stejné nabídky jsou uvedeny také modely Husqvarna a Gas Gas: Husqvarna TC125 2016 Husqvarna TC125 2017 Husqvarna TC125 2018 Husqvarna TC125 2019 Husqvarna TC125 2020 Husqvarna TC125 2021 Husqvarna TC125 2022 Husqvarna TC250 2017 Husqvarna TC250 2018 Husqvarna TC250 2019 Husqvarna TC250 2020 Husqvarna TC250 2021 Husqvarna TC250 2022 Husqvarna TE150 2017 Husqvarna TE150 2018 Husqvarna TE150 2019 Husqvarna TE250 2017 Husqvarna TE300 2017 Husqvarna TX125 2017 Husqvarna TX125 2018 Husqvarna TX125 2019 Husqvarna TX300 2017 Husqvarna TX300 2018 Husqvarna TX300 2019 GAS GAS MC125 2021 GAS GAS MC125 2022 GAS GAS MC125 2023 GAS GAS MC250 2022 GAS GAS MC250 2023.
Varianty klapek a planžet
| Typ | Určení nebo označení | Cena |
|---|---|---|
| Kompletní klapky V-Force | Klapky V-Force 1,2,3,4 standart 3603xx cB | 5 420 Kč vč. DPH |
| Kompletní klapky V-Force 3 | Gas-Gas/200/250/300, CR250R 86-01, TM racing 250/300 1009743 cB10 | 4 490 Kč vč. DPH |
| Kompletní klapky V-Force 4X | G-G/HQ/KTM 250/300 1138523 cB | 5 950 Kč vč. DPH |
| Kompletní klapky V-Force 4RI | Yamaha YZ65 '17-24 race 1009784 cB | 5 950 Kč vč. DPH |
| Kompletní klapky V-Force 4XRI | RM85 do 2022 race 1009785 cB | 5 950 Kč vč. DPH |
| Karbonové planžety | KTM SX/EXC250/300 16-19, SX150 17, HSQ TC/TE/TX250/300 16-19, TX125 17- VF1044 | 2 420 Kč vč. DPH |
| Karbonové planžety | KTM EXC/XC-W250/300 18-23, EXC/XC-W150 20, HSQ 250/300 18-23, TE150 20 VF1064 | 2 420 Kč vč. DPH |
| Planžety náhrada za originál V Force | 3604xxx cB | 1 190 Kč vč. DPH |
| Planžety originál V-Force | V-Force 3, V-Force 4, V-Force 2 3604xx cB+ | 2 050 Kč vč. DPH |
| Těsnění pod klapky | V-Force 3, V-Force 4 650xxx cB+ | 245 Kč vč. DPH |
Pro KTM 125 se nejčastěji rozhoduje mezi výměnou samotných karbonových planžet a montáží kompletního membránového bloku. Samostatné lístky představují jednodušší řešení při zachovalém domečku, zatímco kompletní klapky mění také konstrukci klece a vedení směsi.
Vliv konstrukce na odezvu motoru
Unikátní design VFORCE 4 klapek se vyznačuje zdvojením počtu mebrán oproti standartním klapkám. Díky tomu se membrány pohybují pouze po poloviční délce dráhy a jsou proto schopny mnohem rychleji a přesněji reagovat.
Tím dochází ke zvýšení výkonu o 5 - 10 %, zrychlení odezvy na přidání plynu a rozšíření rozsahu reálně použitelných otáček. Nezanedbatelných přínosem je i to, že díky poloviční délce dráhy membrán je výrazně prodloužena i jejich životnost.
Konstrukce s větší průtočnou plochou může zlepšit reakci škrtící klapky, zvýšit výkon, zvýšit účinek a průběh motoru motocyklu. Gumové překrytí na povrchu klece může prodloužit životnost plátků klapek sání.
Kontrola před montáží
Před instalací je vhodné zkontrolovat stav příruby, dosedacích ploch, těsnění a samotného membránového bloku. Netěsnost v oblasti sání může narušit chod motoru a dlouhodobě způsobit vážné následky.
Jednoduchá montáž je možná díky tomu, že všechny rozměry jsou přizpůsobeny pro přímou montáž do motocyklu na karburátor. U většiny modelů není potřeba provádět žádné úpravy.
Při výměně samotných planžet je třeba ověřit jejich správné usazení, směr montáže a dokonalé dosednutí na těsnicí plochu. Při montáži kompletního systému je nutné použít odpovídající těsnění pod klapky.
Rozdíl mezi výměnou planžet a celého domečku
Výměna samotných planžet je vhodná hlavně tehdy, když původní domeček nemá poškozené dosedací plochy a jeho rozměry odpovídají požadovanému proudění směsi. Toto řešení zachovává původní konstrukci a zaměřuje se na obnovu funkce membrán.
Kompletní domeček s jazýčkovou klecí nabízí změnu celého systému sání. Sestava může mít širší klec pro maximální proudění vzduchu a zvýšený výkon motoru, speciální tvar špičky Airfoil a konstrukci z pryskyřice, uhlíkových vláken a základny.
Pro správný výběr je rozhodující přesné označení motocyklu, rok výroby, typ motoru a požadovaný rozsah použití. Klapky určené pro jiné objemové nebo modelové řady nelze automaticky považovat za vhodné pro KTM 125.
