Kladívko zapalování Jolly je mechanický kontakt přerušovače určený pro vybrané motocykly Jawa Pionýr. V dostupných údajích je uvedeno použití pro typy 20, 21, 23, Pionýr 05, Pionýr 50/550 a Pionýr 50/555.
Součást je vyrobena z oceli, váží 14 g a její katalogové číslo je 600. Uváděná země původu je Česká republika a na díl se vztahuje záruka 2 roky.
Pro které motocykly je kladívko určeno
Kladívko zapalování JAWA 50 Pionýr 550,555,05,20,21,23.
Kladívko zapalování na JAWA 50 Pionýr 05,20,21,23.
- JAWA Pionýr 05
- JAWA Pionýr 20
- JAWA Pionýr 21
- JAWA Pionýr 23
- Pionýr 50/550
- Pionýr 50/555
Údaj o kompatibilitě se vztahuje k uvedeným typům Pionýru. Pro jiné motocykly Jawa nebo ČZ je nutné porovnat provedení původního přerušovače, zejména tvar kontaktu, uchycení a provedení pružiny.
Technické údaje
| Parametr | Údaj |
|---|---|
| Katalogové číslo | 600 |
| Kód produktu | 600 |
| Hmotnost | 14 G |
| Provedení | Ocel |
| Země původu | CZ |
| Záruka | 2 roky |
Kladívka zapalování / kontakty přerušovače (prořez na pružině), Jawa / ČZ.
Náhradní sada kladívek zapalování / kontakty přerušovače s prořezem na pružině. Vhodné pro různé veterány Jawa a ČZ.
Úloha kladívka v zapalování

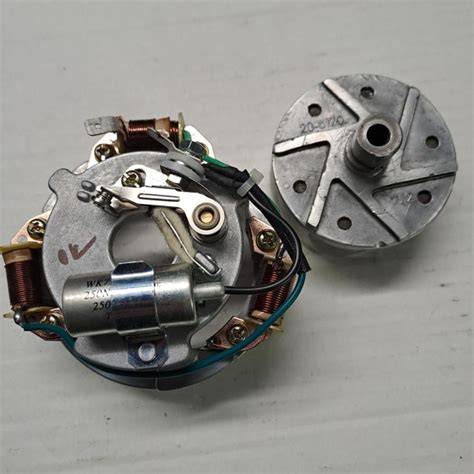

Kladívko zapalování je součástí kontaktního zapalování. Společně s pevnou částí kontaktu mechanicky přerušuje proud v primárním obvodu zapalovací cívky.
Při otáčení motoru působí vačka na pohyblivou část kladívka. Kontakt se v přesně určeném okamžiku otevře a následně se znovu uzavře. Správné nastavení tohoto mechanismu ovlivňuje okamžik vzniku jiskry na zapalovací svíčce.
Opotřebené nebo nesprávně nastavené kladívko může způsobit nepravidelný chod motoru, obtížné startování, vynechávání zapalování nebo zhoršený výkon. Při výměně je proto důležité zkontrolovat také stav vačky, pružiny, upevnění a kontaktních ploch.
Provedení a kompatibilní alternativy
Kromě kladívka určeného přímo pro JAWA 50 Pionýr se uvádí také náhradní sada kladívek zapalování / kontaktů přerušovače s prořezem na pružině pro různé veterány Jawa a ČZ.
Kladívko / přerušovač zapalování JAWA, ČZ (otvor na pružině) Kód: 510016.2.
U variant určených pro jiné modely není v dostupných údajích uvedena úplná kompatibilita ani detailní popis produktu. Proto nelze pouze podle označení Jawa nebo ČZ potvrdit vhodnost pro konkrétní zapalování.
Na co se zaměřit při výběru
- Ověřte přesný typ motocyklu a provedení zapalování.
- Porovnejte tvar nového dílu s původním kladívkem.
- Zkontrolujte způsob uchycení a umístění pružiny.
- Prověřte, zda odpovídá provedení kontaktu a pohyblivé části.
- Při výměně zkontrolujte stav vačky a kontaktní plochy.
- Po montáži nastavte správnou kontaktní mezeru podle příslušného zapalování.
- Ověřte okamžik sepnutí a rozepnutí kontaktů.
Montáž a kontrola po výměně
Před demontáží původního kladívka je vhodné zapamatovat si jeho polohu a způsob vedení vodiče. Nový díl musí být pevně upevněný, ale pohyblivá část se musí na čepu nebo v uložení pohybovat bez zadrhávání.
Kontaktní plochy musí být čisté a správně proti sobě. Pokud jsou opálené, zkřivené nebo znečištěné, nemusí ani nové kladívko zajistit spolehlivé přerušování proudu.
Po instalaci je třeba nastavit kontaktní mezeru v poloze, kdy vačka otevře kladívko na maximum. Následně se kontroluje správný okamžik zapálení a funkce motoru při startování i během jízdy.
V případě, že motor po výměně stále vynechává, je nutné prověřit také kondenzátor, zapalovací cívku, kabeláž, svíčku, ukostření a stav vačky.
Rozdíl mezi kladívkem a bezkontaktním zapalováním
Kontaktní zapalování používá mechanické kladívko, které se opotřebovává a vyžaduje pravidelnou kontrolu a seřízení. Výhodou je konstrukční jednoduchost a zachování původního charakteru motocyklu.
Zapalování SOVEK VAPE je uváděno jako bezkontaktní zapalování a náhrada kladívkového zapalování. Je mikroprocesorové a používá optoelektronický snímač.
Pro renovaci motocyklu s důrazem na původní konstrukci je kladívko vhodnou volbou, pokud je zachováno původní kontaktní zapalování. Bezkontaktní řešení představuje odlišný typ přestavby a nelze je zaměňovat za samotnou výměnu kladívka.
Další použití u motocyklů Jawa a ČZ
U některých zapalování Jawa a ČZ se používají samostatná kladívka, případně kompletní sady s vačkou, destičkou nebo kondenzátorem. Kompatibilita závisí na konkrétním typu motoru a zapalovací soustavě.
V nabídce použitých dílů se objevuje také zapalování na panelku v nekompletním stavu, kterému chybí kladívko a kondenzátor. Tento údaj potvrzuje, že kladívko může být samostatnou a vyměnitelnou součástí zapalovací sestavy, nikoli pouze částí kompletního dynama.
Pro motocykly Jawa 250 nebo Jawa 350 proto nelze automaticky použít kladívko určené pro Pionýr. U těchto motocyklů je nutné vycházet z konkrétního typu zapalování a konstrukce přerušovače.
Seřízení předstihu návod ukázka jak na to, vysvětlení pojmů
Identifikace správného dílu
U kladívka Jolly jsou jako hlavní identifikační údaje uvedeny katalogové číslo 600, kód produktu 600 a seznam kompatibilních typů Pionýr.
U jiných variant se mohou používat samostatná produktová označení, například Kód: 51.020, Kód: 510015 nebo Kód: 510016.2. Tato označení není vhodné zaměňovat, protože jednotlivé díly se mohou lišit konstrukcí pružiny, uchycením nebo tvarem kontaktu.
Při výběru je rozhodující shoda s konkrétním zapalováním, nikoli pouze obecné označení motocyklu Jawa nebo ČZ.
