Diagnostická zásuvka motocyklů Honda: konektory, redukce a správné použití

Diagnostická zásuvka motocyklů Honda slouží k připojení diagnostického zařízení k řídicí jednotce motocyklu, čtení chybových kódů DTC, sledování živých dat a v některých případech také k provádění servisních funkcí. U motocyklů Honda se nejčastěji setkáte se 4pinovým nebo 6pinovým konektorem, přičemž konkrétní provedení závisí na modelu a roku výroby.

Pro správné připojení je nutné nejprve zjistit typ diagnostického konektoru na konkrétní Hondě. Motorky používají značkové 2-10pin konektory, zatímco standardní 16pinový OBD2 konektor je u motocyklů spíše výjimkou. U novějších motocyklů Euro 5 bývá často použit standardizovaný 6pinový konektor, který ale obvykle vyžaduje redukci na 16pinové OBD2 zařízení.

Jaký diagnostický konektor používají motocykly Honda

Honda - 4pin/6pin (starší/novější), některé modely přechod na 6pin Euro 5. U modelů Honda se proto nelze spoléhat pouze na značku, ale je třeba ověřit také konkrétní model, rok výroby a výbavu motocyklu.

Starší stroje často používají značkové konektory a protokoly (K-Line, KWP2000), proto je třeba správná redukce. U novějších modelů se mohou používat protokoly ISO 15765-4 (CAN), případně UDS.

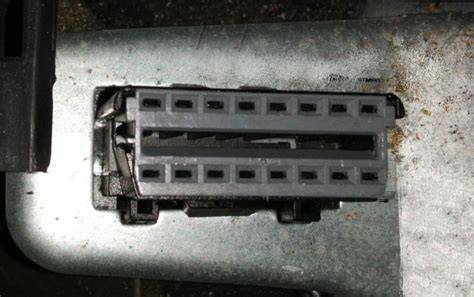

Konkrétní umístění zásuvky se liší podle modelu. Diagnostický konektor bývá často pod sedlem, u řídicí jednotky nebo za krytkou. Pokud jej nemůžete najít, podívejte se do servisního manuálu konkrétního motocyklu.

Rozdíl mezi zásuvkou Honda a konektorem OBD-II

Před zakoupením diagnostického zařízení TopScan Moto si prosím ověřte typ konektoru DLC (Data Link Connector) vašeho motocyklu. Zkontrolujte, zda je DLC vašeho motocyklu vybaven portem OBD-II.

Pokud DLC vašeho motocyklu nemá port OBD-II, budete pro správné připojení k zařízení TopScan Moto potřebovat odpovídající kabelovou sadu (není součástí balení). U motocyklů Honda je proto obvykle nutná specifická kabelová redukce mezi diagnostickou zásuvkou motocyklu a diagnostickým přístrojem.

Euro 5 a OBD u motocyklů: V EU přinesla norma Euro 5 (cca 2020/2021) povinnost rozšířených OBD funkcí pro nové typy motocyklů. U novějších modelů tak snáze přečtete emisně relevantní závady přes standardizované protokoly.

16pin OBD2 je u motocyklů spíš výjimka. U novějších Euro 5 bývá standardizovaný 6pin konektor, takže běžný automobilový OBD2 adaptér nelze zpravidla připojit přímo bez odpovídající redukce.

Diagnostická redukce pro Honda 4pin a 6pin

Pro připojení univerzální diagnostiky je třeba použít kabelovou sadu odpovídající zásuvce konkrétní Hondy. V nabídce jsou například kabelové redukce moto Honda 4pin (>2020) a kabelová redukce Ducati/Honda (MOTO OBD2 EURO5).

Při výběru redukce si ověřte nejen počet pinů, ale také model, rok výroby a podporovaný diagnostický protokol. Stejný počet pinů nemusí automaticky znamenat stejnou elektrickou konfiguraci nebo stejný rozsah funkcí.

• Honda 4pin - typické řešení pro řadu starších nebo specifických modelů.
• Honda 6pin - používá se u některých novějších motocyklů, včetně některých variant Euro 5.
• Honda Euro 5 - často vyžaduje redukci z motocyklového 6pin konektoru na 16pin OBD2 zařízení.
• Prodlužka s vypínačem - může usnadnit práci a omezit nutnost opakovaného rozpojování konektoru.

Než objednáte, podívejte se do servisního manuálu, nebo si připravte značku, model, rok a fotku konektoru, abyste mohli přesnou redukci spolehlivě určit.

Co lze přes diagnostickou zásuvku Honda zjistit

Moderní motocykly jsou stejně „chytré“ jako auta: mají řídicí jednotky motoru (ECU), vstřikování, ABS, kontrolu trakce, ride-by-wire, často i přístrojové desky napojené na CAN-bus.

Univerzální moto diagnostika vám umožní: číst a mazat DTC (chybové kódy), zobrazovat živá data (otáčky, teploty, tlak paliva, poloha škrticí klapky, lambda), kontrolovat emisní readiness a MIL, dělat základní servisní funkce (reset servisního intervalu, odvzdušnění ABS, adaptace škrticí klapky - dle modelu a podpory), logovat data při testovací jízdě a rychleji najít skutečnou příčinu závady.

• čtení a mazání chybových kódů DTC;
• sledování živých dat ze snímačů;
• zobrazení otáček, teplot, tlaku paliva, polohy škrticí klapky a hodnot lambda sondy;
• kontrola emisní readiness a kontrolky MIL nebo FI;
• logování hodnot během provozu;
• testování akčních členů, pokud je daná funkce podporována;
• reset servisního intervalu podle možností konkrétního modelu;
• adaptace škrticí klapky nebo snímačů podle podpory řídicí jednotky;
• diagnostika ABS u zařízení, která podporují příslušný systém;
• odvzdušnění ABS pomocí řízené sekvence u podporovaných motocyklů.

Dostupnost jednotlivých zobrazovaných informací je závislá na řídící jednotce motocyklu. Rozsah funkcí se může lišit podle modelu, roku výroby, použitého protokolu a konkrétního diagnostického zařízení.

Diagnostika Honda OBD-H01 pro počítač

OnBoard Diagnostika pro motocykly, čtyřkolky, skůtry a motory značky Honda. OBD diagnostika obsahuje modul s konektorem na motocykl a USB koncovkou pro připojení k PC.

Počítačový software je plně lokalizovaný do českého jazyka, vyžaduje operační systém Windows a umožňuje uživateli rychle určit příčinu rozsvícené kontroly „FI“. Uživatelé mohou číst kódy závad v motocyklu (DTCs) a smazat je ihned po opravě.

Software obsahuje automatické nastavení pro jednoduché používání. Pouze klikněte na tlačítko „Připojit“ a zbytek se provede automaticky. Nemusíte zadávat VIN nebo model, software rozpozná vše sám.

Hodnoty senzorů jsou zobrazovány v reálném čase a umožňují trénované obsluze rozšířeně analyzovat chyby a výkon motoru. K dispozici jsou i testovací funkce. Naměřené hodnoty jsou automaticky ukládány a mohou být uloženy a znovu vyvolány z disku podle potřeby.

Můžete tisknout reporty zákazníkům, či exportovat data do Excelu. Aktualizace software jsou nabízeny zdarma po celou dobu životnosti produktu. Aktualizace probíhají automaticky při spuštění programu.

Technické údaje OBD-H01

Odolný design, 100% voděodolný. Dodávaný v tvrdém plastovém kufříku. Obsah balení tvoří jednotka diagnostiky s integrovaným kabelem v plastovém kufříkovém pouzdru.

Diagnostika je kompatibilní například s modelem Honda CB1000R 2012. Nahrávat palivové mapy a upravovat parametry řídící jednotky nelze.

Bluetooth diagnostika TopScan Moto

TopScan Moto od společnosti TOPDON mění chytrý telefon v diagnostický nástroj pro motocykly. Zařízení je určeno pro příležitostné jezdce, zkušené kutily i profesionální mechaniky.

TopScan Moto poskytuje komplexní diagnostiku systému a funkce údržby. Mezi jeho funkce patří aktivní test, skenování jedním kliknutím, bezdrátové připojení a intuitivní rozhraní.

• diagnostika celého systému;
• čtení a mazání chybových kódů;
• čtení datového toku;
• obousměrné ovládání;
• reset údržby oleje;
• nastavení indikátoru servisu;
• nastavení volnoběžných otáček;
• funkce Auto VIN pro automatickou identifikaci motocyklu;
• bezdrátová diagnostika přes Bluetooth 5.0;
• zobrazení dat v textové i grafické podobě;
• online aktualizace aplikace;
• podpora Android 7.0 a iOS 10.0 a vyšší.

Díky diagnostice celého systému lze analyzovat motor, ABS, inteligentní klíč, zábavní systémy a další systémy. Komplexní přístup zajišťuje přesné řešení problémů.

Funkce Active Test zjednodušuje proces řešení problémů tím, že účinně rozlišuje mezi softwarovými a hardwarovými problémy. Dostupná funkce Active Test se liší podle značky motocyklu.

Kompatibilita s Bluetooth 5.0 nabízí bezproblémovou bezdrátovou diagnostiku. Dosah Bluetooth je 10m. Funkce Auto VIN automaticky rozpozná značku a model motocyklu.

Technické údaje TopScan Moto

Před koupí zařízení TopScan Moto si prosím důkladně ověřte, zda podporuje vaši značku motocyklu, typ zásuvky DLC a požadované funkce. Zařízení vyžaduje určité technické znalosti a zkušenosti uživatele s podobným typem zařízení.

Diagnostika Honda pomocí univerzálního zařízení

Máte jednu konkrétní značku? Zvažte specializovanou diagnostiku. Chcete obsloužit víc značek, například v servisu nebo dílně? Sáhněte po multiznačkovém řešení s bohatou databází.

Mobilní adaptér Bluetooth nebo Wi-Fi s aplikací je rychlé a přenosné řešení, ideální na cestách a pro jednoduchou diagnostiku. Kabel k počítači se softwarem nabízí stabilní spojení, lepší logy, diagramy a často širší paletu servisních funkcí.

Ověřený hardware, záruka, technická podpora a dostupné návody jsou při výběru důležité. Pozor na levné klony - u motorek často neumí všechny protokoly a v kritickém kroku spojení vypadnou.

Postup připojení diagnostiky k Hondě

1. Příprava motocyklu

Baterie by měla mít minimálně 12,4 V, ideálně připojte udržovací nabíječku. Motorky mají menší baterie, takže u delších procedur, jako jsou adaptace nebo odvzdušnění ABS, se hodí udržovací nabíječka.

Najděte diagnostický konektor, který bývá často pod sedlem, u ECU nebo za krytkou. Před připojením zkontrolujte, zda konektor není znečištěný, zoxidovaný nebo mechanicky poškozený.

2. Připojení redukce

Zapojte redukci do konektoru motocyklu a do diagnostiky. U zařízení s 16pinovým OBD2 vstupem použijte odpovídající kabelovou redukci z konektoru Honda na OBD2.

Zapněte zapalování, ale nestartujte motor, pokud návod konkrétního zařízení neurčuje jinak.

3. Spuštění softwaru

Zvolte značku, model a rok, případně použijte automatickou detekci protokolu. Některá zařízení využívají funkci Auto VIN a značku i model motocyklu rozpoznají automaticky.

4. Čtení chybových kódů

Uložte si kódy a freeze-frame, tedy stav v okamžiku vzniku chyby. Před jakoukoliv adaptací nebo mazáním chyb si uložte report s kódy a freeze-frame.

5. Kontrola živých dat

Sledujte ECT (teplota chladiva), IAT (teplota sání), TPS, MAP/MAF, O2, napětí, tlak paliva a rychlost. Hodnoty senzorů mohou pomoci odhalit závadu, která se v paměti řídicí jednotky neprojeví jako samostatný chybový kód.

6. Servisní funkce

Pokud jsou podporované, lze provést reset servisního intervalu, adaptaci klapky, odvzdušnění ABS nebo jiné servisní úkony. Postupujte dle průvodce a dodržujte pokyny výrobce motocyklu i diagnostického zařízení.

7. Vymazání chyb a zkušební jízda

Po opravě chyb vymažte DTC a zkontrolujte, že se závada nevrací; zajeďte jízdní cyklus. Smazání chyb není oprava. Pokud se DTC vrací, řešte příčinu, například senzor, kabeláž, netěsnost, palivo nebo napájení.

Typické chybové kódy a jejich význam

P0xxx označují obecně motorové a emisní závady. P013x se týká lambda sondy, jejího okruhu nebo topného tělesa, P0115 snímače teploty chladiva, P0120/P0220 snímače polohy škrticí klapky a P0171 chudé směsi.

C-kódy se vztahují k podvozkovým systémům, například snímačům ABS, čerpadlu nebo ventilu. U-kódy signalizují problémy s komunikací po CAN nebo K-Line, například mezi gateway a přístrojovou deskou.

Výrobcem specifické kódy je vždy nutné hledat v databázi pro konkrétní značku a model. Samotný kód bez znalosti motocyklu, systému a provozních podmínek nemusí určit přesnou příčinu závady.

Nejčastější příčiny problémů při diagnostice Honda

• Napájení: slabá baterie, koroze na kostře nebo kolísání napětí mohou způsobit falešné chyby a pád spojení.
• Snímače: problémy se mohou týkat TPS, CTS, IAT nebo lambda sondy; po výměně často vyžadují adaptaci.
• Vstřikování: možnou příčinou jsou ucpané vstřiky, nesprávný tlak paliva nebo netěsný podtlak a sání.
• ABS: problém může způsobit špatná mezera mezi snímačem a věncem; po výměně kapaliny může být potřeba elektronické odvzdušnění.
• Kabeláž a konektory: vibrace motocyklu mohou způsobit mikropraskliny a oxidaci.
• Nesprávná redukce: diagnostika se nemusí spojit, pokud kabel neodpovídá typu konektoru nebo protokolu motocyklu.

Pokud se diagnostika nepřipojí, zkontrolujte napětí baterie, zapnutí zapalování, správné zapojení redukce, stav konektoru a podporu konkrétního modelu. Levné nebo nesprávně zapojené redukce mohou způsobit výpadky komunikace.

Omezení diagnostiky přes zásuvku Honda

Běžná diagnostika nemusí umožnit všechny zásahy do řídicí jednotky. Nahrávat palivové mapy a upravovat parametry řídící jednotky nelze u každého zařízení.

Hloubkové funkce, například ABS, přístrojovka, servisní procedury nebo kódování, závisí na konkrétním zařízení a databázi podporovaných motorek. Kódování klíčů a imobilizéru patří většinou mezi značkové nástroje nebo úkony autorizovaného servisu.

Vždy dodržujte postupy výrobce; některé úkony, například práce s imobilizérem nebo kódování klíčů, patří do autorizovaného servisu.

Bezpečnost při práci s diagnostickou zásuvkou

• Nikdy neprovádějte dlouhé procedury s vybitou baterií.
• Před mazáním chyb uložte report s kódy a provozními údaji.
• Při adaptaci nebo testu akčních členů postupujte podle pokynů pro konkrétní model.
• Nepřipojujte redukci násilím a před zapojením ověřte orientaci konektoru.
• Při jízdním testu mějte zařízení zajištěné, aby nepřekáželo v řízení.
• Po opravě ověřte, zda se chyba znovu neobjeví.
• Pokud se chybový kód vrací, hledejte skutečnou příčinu místo opakovaného mazání paměti závad.

Pro domácí kontrolu motoru obvykle postačí kompatibilní Honda diagnostika s odpovídající redukcí. Pro servis více značek je vhodnější multiznačkové zařízení s podporou různých konektorů, protokolů, řídicích jednotek a servisních funkcí.
